سیستم تست لرزش فرکانس بالا ارتعاش عمودی + افقی مطابق با استاندارد MIL-STD
جزئیات محصول
| نیروی ارتعاش: | 30 KN | برنامه: | باتری، قطعات خودرو |
|---|---|---|---|
| استاندارد تست: | استاندارد MIL-STD | شتاب: | 100 گرم |
| تست کنید: | سینوسی، تصادفی، شوک | ورودی: | 1 کانال |
| جابجایی: | 100 میلی متر | جهت ارتعاش: | ارتعاش عمودی + افقی |
| برجسته کردن |
سیستم تست ارتعاش استاندارد MIL-STD,سیستم تست ارتعاش فرکانس بالا 30KN,تجهیزات تست ارتعاش افقی عمودی |
||
توضیحات محصول
این سیستم پیشرفته تست ارتعاش، محیط‌های ارتعاشی دنیای واقعی را در شرایط آزمایشگاهی کنترل شده شبیه‌سازی می‌کند و امکان ارزیابی دقیق استحکام ضربه و قابلیت اطمینان عملیاتی را در طیف گسترده‌ای از کاربردهای تست ارتعاش فراهم می‌آورد.
با بازتولید شبیه‌سازی‌های سینوسی، تصادفی، جستجوی رزونانس و ماندگاری، شوک کلاسیک و مدل جاده، این سیستم پشتیبانی ضروری را برای تضمین کیفیت محصول و تحقیق و توسعه محصول جدید ارائه می‌دهد.
استانداردهای انطباق: MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، BS و موارد دیگر.
کاتالوگ دستگاه تست ارتعاش فرکانس بالا ES-30 (PDF) را دانلود کنید
| مدل |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
نامی شتاب (متر بر مجذور ثانیه) |
نامی سرعت (متر بر ثانیه) |
نامی استاندارد تست ارتعاش مورد نیاز (p-p) میلی‌متر |
حداکثر. بارگذاری (کیلوگرم) |
متحرک کویل (کیلوگرم) |
ابعاد کویل متحرک (میلی‌متر) ES-3 |
|---|---|---|---|---|---|---|---|---|---|
| 3000 | 3–3500 | 3–3500 | 1000 | 1.8 | 51 | 180 | 3.5 | Φ150 | ES-3a |
| 3000 | 3–3500 | 3–3500 | 1000 | 1.6 | 51 | Φ450 | 9 | Φ230 | ES-10 |
| 6000 | 3–3500 | 3–3500 | 1000 | 1.8 | 51 | 180 | 6.5 | Φ230 | ES-10 |
| 6000 | 3–3500 | 3–3500 | 1000 | 1.8 | 51 | 4500 | 12 | Φ230 | ES-10 |
| 10000 | 3–3000 | 3–3000 | 1000 | 1.8 | 51 | 4500 | 14 | Φ240 | ES-20 |
| 20000 | 3–3000 | 3–3000 | 1000 | 1.8 | 51 | 4500 | Φ870 | Φ320 | ES-30 |
| 30000 | 3–2800 | 3–2800 | 1000 | 1.8 | 51 | 4500 | 40 | Φ450 | ES-120 |
| 40000 | 3–2800 | 3–2800 | 1000 | 1.8 | 51 | 4500 | 50 | Φ450 | ES-120 |
| 50000 | 3–2700 | 3–2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 60000 | 3–2700 | 3–2700 | 1000 | 1.8 | 51 | 4500 | 60 | Φ450 | ES-120 |
| 100000 | 3–2500 | 3–2500 | 1000 | 1.8 | 51 | 4500 | 1.8 | Φ500 | ES-120 |
| 120000 | 3–2200 | 3–2200 | 1000 | 1.8 | 51 | 4500 | 90 | Φ500 | ES-160 |
| 160000 | 3–2100 | 3–2100 | 1000 | 1.8 | 51 | 4500 | 150 | Φ600 | ES-200 |
| 200000 | 3–2000 | 3–2000 | 1000 | 1.8 | 51 | 4500 | 200 | Φ650 | ES-350 |
| 350000 | 3–1700 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 | طراحی و عملکرد سیستم |
پلتفرم استاندارد مجهز به دستگاه ایزولاسیون شوک کیسه هوای با راندمان بالا است که انتقال ارتعاش به ساختار ساختمان را به حداقل می‌رساند. در بیشتر موارد، نیازی به فونداسیون اضافی نیست.

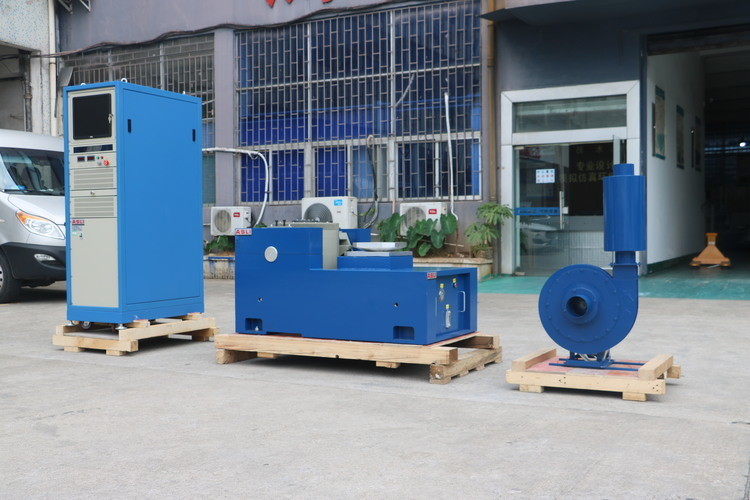

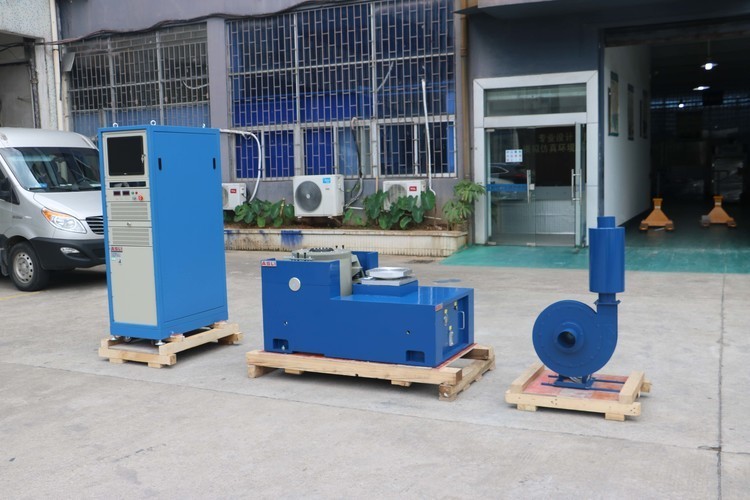

یک سیستم کامل تست ارتعاش شامل یک شیکر، تقویت کننده توان و سیستم کنترل اندازه‌گیری ارتعاش است. این سیستم مطابق با استانداردهای ملی و بین‌المللی مربوطه - از جمله MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS و BS - طراحی شده است و پشتیبانی فنی کاملی را برای ایجاد پروتکل‌های بازرسی کیفیت محصول ارائه می‌دهد.
خدمات و پشتیبانی
- انتخاب تجهیزات: طرح‌های انتخاب و پشتیبانی سوالات متداول
- طراحی طرح تست محصول
- ارتباط با مشتری و گزارش پیشرفت
- خدمات پس از فروش
- پشتیبانی فنی: خدمات ویژه پولی بر اساس نیاز مشتری در دسترس است
- سوالات متداول:
سوال ۱: لرزاننده ارتعاشی الکترودینامیکی چیست؟
پاسخ: یک لرزاننده ارتعاشی الکترودینامیکی یک سیستم تست است که برای شبیه‌سازی شرایط ارتعاشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می‌شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می‌شود.
سوال ۲: چه محصولاتی را می‌توان تست کرد؟
پاسخ: می‌توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری‌ها، قطعات هوافضا، محصولات الکتریکی، بسته‌بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست ارتعاش دارند، استفاده کرد.
سوال ۳: لرزاننده چه تست‌های ارتعاشی را می‌تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می‌تواند تست‌های ارتعاش سینوسی، ارتعاش تصادفی، تست شوک، جستجوی رزونانس، جاروب فرکانس و سایر تست‌های ارتعاش قابل برنامه‌ریزی را انجام دهد.
سوال ۴: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل‌های مختلف لرزاننده برای نیازهای فرکانسی مختلف در دسترس هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
سوال ۵: چگونه مدل صحیح لرزاننده را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
حداکثر وزن نمونه
- ابعاد نمونه
- جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست ارتعاش مورد نیاز
- بر اساس این پارامترها، می‌توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
سوال ۶: آیا لرزاننده می‌تواند ارتعاش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می‌تواند با یک تنظیم تست عمودی، یک تنظیم تست افقی، یا هر دو عرضه شود.
سوال ۷: آیا می‌تواند تست ارتعاش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر ارتعاش مناسب می‌تواند برای تست ارتعاش تصادفی، از جمله پروفایل‌های تست مبتنی بر PSD، پیکربندی شود.
سوال ۸: آیا می‌تواند تست شوک را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و قابلیت شتاب برای پروفایل شوک مورد نیاز باشد.
یک لرزاننده ارتعاشی الکترودینامیکی چندین مزیت برای تست ارتعاش با فرکانس بالا ارائه می‌دهد:
محدوده فرکانس وسیع: مناسب برای تست‌های ارتعاش با فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می‌توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال‌های کنترل به سرعت پاسخ می‌دهد و آن را برای تست‌های جاروب ارتعاش مناسب می‌سازد.
- خروجی ارتعاش پایدار: کنترل حلقه بسته به حفظ سطوح پایدار ارتعاش در طول تست کمک می‌کند.
- تست قابل برنامه‌ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه‌ها را می‌توان به طور خودکار برنامه‌ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری‌ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه‌های تست را می‌توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
- برای اطلاعات بیشتر در مورد لرزاننده‌های ارتعاش با فرکانس بالا ما، لطفاً
استعلام خود را برای ما ارسال کنید. ما خوشحالیم که با نیازهای تست خاص شما کمک کنیم.
نکات برجسته محصول
سیستم تست ارتعاش فرکانس بالا عمودی + افقی مطابق با استانداردهای MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIS، BS است. نیروی 30KN، شتاب 100 گرم، جابجایی 100 میلی متر، تست های سینوسی / تصادفی / شوک. ایده آل برای باتری و قطعات خودرو. ایزولاسیون کیسه هوا لرزش ساختمان را به حداقل می رساند، بدون نیاز به فونداسیون. گزینه های سفارشی موجود است.
