ابزار اندازه گیری ارتعاش آزمایشگاهی IEC62133 6KN
جزئیات محصول

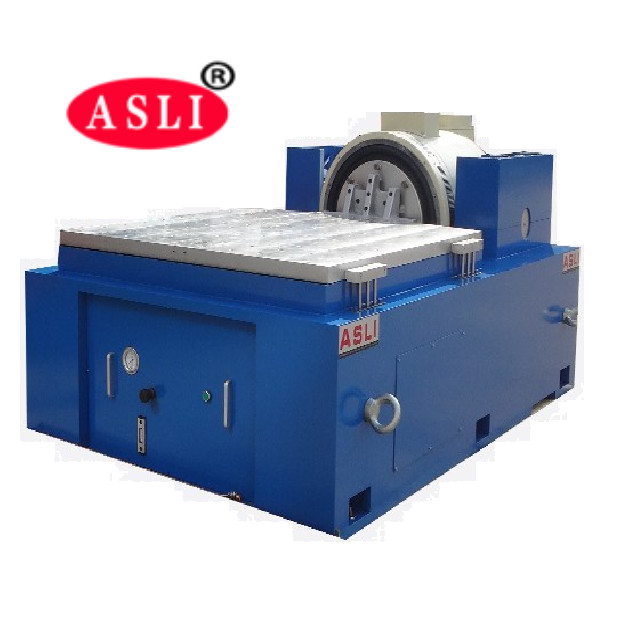

| میز لغزنده: | 600*600 میلی متر | جهت ارتعاش: | محور Z |
|---|---|---|---|
| نیروی ارتعاش: | 6KN | استاندارد تست: | IEC62133 |
| تست شوک: | نیمه سینوسی، ذوزنقه ای، موج دندانه ای | سیم پیچ متحرک: | 12 کیلوگرم |
| برجسته کردن |
IEC62133 ابزار اندازه گیری ارتعاش,ابزار اندازه گیری ارتعاش 6KN,تجهیزات آزمایشگاه ارتعاش 6KN |
||
توضیحات محصول
دستگاه‌های اندازه‌گیری لرزش، تجهیزات آزمایشگاهی لرزش، تست لرزش سینوسی
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL STD 810G
- MIL STD 810F
- IEC 60068-2-5
| مدل |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
نامی شتاب (m/s²) |
نامی سرعت (m/s) |
نامی جابجایی (p-p) میلی‌متر |
حداکثر. بارگذاری (کیلوگرم) |
متحرک کویل (کیلوگرم) |
ابعاد کویل متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- روش تنظیم: منوی چینی و انگلیسی، عملیات کامپیوتری، استفاده از سیستم‌های نظارت و کنترل تخصصی، داده‌های کل فرآیند قابل پردازش و خروجی هستند.
- توابع نمایش: نمایش دینامیکی منحنی‌های تست، داده‌های چند کاناله، تعداد داده‌ها.
- ثبت کننده منحنی: ثبت داده‌های تست در زمان واقعی، داده‌های تست به طور خودکار، نتایج تست قابل ذخیره و چاپ هستند.

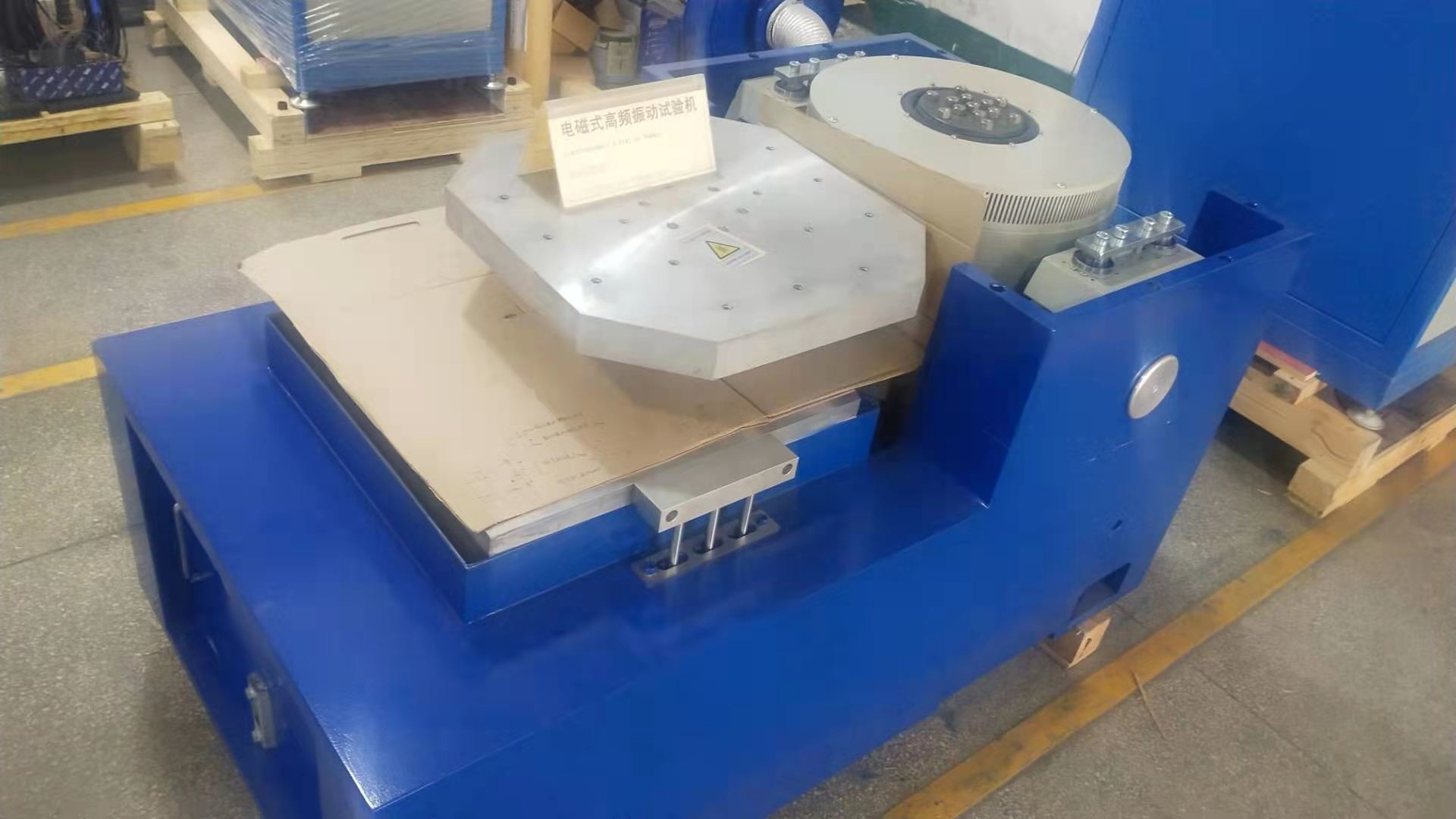

| مدل | اندازه صفحه (میلی‌متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
تستر لرزش الکترودینامیکی فرکانس بالا جهانی می‌تواند تست‌های لرزش سه محور X، Y و Z و تست‌های لرزش تصادفی پهن‌باند، و همچنین تست‌های کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان‌اره‌ای) پالس و طیف پاسخ ضربه را تکمیل کند. این محصولات به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی مورد استفاده قرار می‌گیرند.
سوالات متداول:
سوال ۱: لرزاننده لرزش الکترودینامیکی چیست؟
پاسخ: لرزاننده لرزش الکترودینامیکی یک سیستم تست است که برای شبیه‌سازی شرایط لرزشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می‌شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می‌شود.
سوال ۲: چه محصولاتی را می‌توان تست کرد؟
پاسخ: می‌توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری‌ها، قطعات هوافضا، محصولات الکتریکی، بسته‌بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست لرزش دارند، استفاده کرد.
سوال ۳: لرزاننده چه تست‌های لرزشی را می‌تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می‌تواند تست لرزش سینوسی، لرزش تصادفی، تست ضربه، جستجوی رزونانس، جاروب فرکانس و سایر تست‌های لرزش قابل برنامه‌ریزی را انجام دهد.
سوال ۴: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل‌های مختلف لرزاننده برای نیازهای فرکانسی مختلف در دسترس هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
سوال ۵: چگونه مدل مناسب لرزاننده را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت لرزش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست لرزش مورد نیاز
بر اساس این پارامترها، می‌توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
سوال ۶: آیا لرزاننده می‌تواند لرزش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می‌تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
سوال ۷: آیا می‌تواند تست لرزش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر لرزش مناسب می‌تواند برای تست لرزش تصادفی، از جمله پروفایل‌های تست مبتنی بر PSD، پیکربندی شود.
سوال ۸: آیا می‌تواند تست ضربه را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و قابلیت شتاب برای پروفایل ضربه مورد نیاز باشد.
یک لرزاننده لرزش الکترودینامیکی چندین مزیت برای تست لرزش فرکانس بالا ارائه می‌دهد:
- محدوده فرکانس وسیع: مناسب برای تست‌های لرزش فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می‌توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال‌های کنترل به سرعت پاسخ می‌دهد و آن را برای تست‌های لرزش جاروب مناسب می‌سازد.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول تست کمک می‌کند.
- تست قابل برنامه‌ریزی: پارامترهای تست مانند محدوده فرکانس، نرخ جاروب، شتاب و تعداد چرخه‌ها را می‌توان به طور خودکار برنامه‌ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری‌ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه‌های تست را می‌توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
اگر به اطلاعات بیشتری در مورد لرزاننده‌های لرزش نیاز دارید، لطفاً در تماس با ما دریغ نکنید.با ما تماس بگیرید.
نکات برجسته محصول
لرزش سنج IEC62133 6KN با میز لغزش 600x600 میلی متر، محور Z، سیم پیچ متحرک 12 کیلوگرمی. از تست های سینوسی، تصادفی و شوک (نیمه سینوسی، ذوزنقه ای، دندان اره ای) پشتیبانی می کند. مطابق با UL1642، UN38.3، GB31241، MIL-STD-810G/F، IEC60068-2-5. ایده آل برای باتری، الکترونیک و آزمایشگاه های دفاعی.
