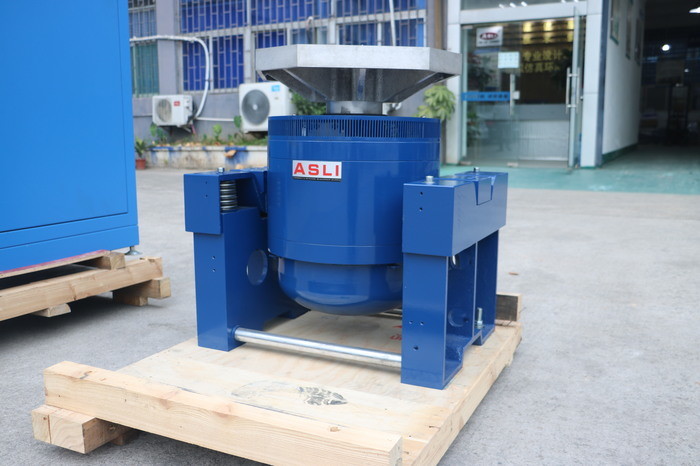

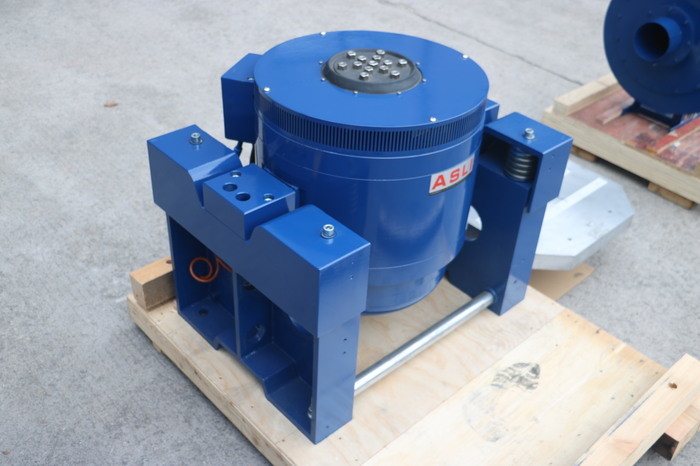

JIS D1601 سیستم آزمایش لرزش آزمایشگاهی 380V برای قطعات اتومبیل
جزئیات محصول
| نیروی سینوسی: | 3000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی | شتاب: | 100 گرم |
| فرکانس: | 3 ~ 3500 هرتز | قدرت: | 380 ولت 3 فاز |
| جابجایی: | 25 میلی متر | ||
| برجسته کردن |
میز لرزش لرزان JIS D1601,سیستم تست لرزش 380 ولت,سیستم تست لرزش JIS D1601 |
||
توضیحات محصول

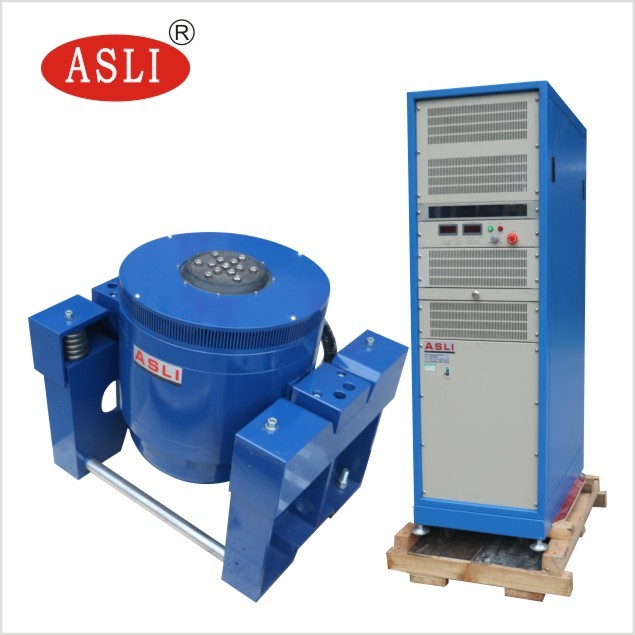

ما تولید کننده محصولات سری دستگاه تست لرزش الکترودینامیکی فرکانس بالا / دستگاه تست خستگی لرزش فرکانس بالا هستیم. سیستم‌های ما از فناوری‌های پیشرفته مدرن از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل اسکلت خود تولید شده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و هدایت خطی، و جداسازی لولا استفاده می‌کنند. این سیستم‌ها می‌توانند تست‌های لرزش سینوسی سه محور X، Y، Z و تست‌های لرزش تصادفی پهن باند، و همچنین تست‌های پالس کلاسیک (نیم‌سین، ذوزنقه‌ای، موج دندان‌اره‌ای) و تست‌های طیف پاسخ ضربه را تکمیل کنند.
این محصولات به طور گسترده در صنایع دفاع ملی، تسلیحات، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، لوازم خانگی و سایر زمینه‌ها استفاده می‌شوند.
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، که ظرفیت بار خارج از مرکز عالی را فراهم می‌کند.
- پایه جداسازی لولا اختصاص داده شده برای استفاده هورمون، با نصب متحرک راحت.
- سیستم پیشرفته جابجایی، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را افزایش می‌دهد.
- سفتی استاتیک و سفتی دینامیکی بادکنک کوچک یاتاقان، ظرفیت میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
- نیروی نامی: نیروی سینوسی 3000 نیوتن؛ نیروی تصادفی 3000 نیوتن؛ نیروی ضربه 6000 نیوتن
- محدوده فرکانس: 3 هرتز تا 3500 هرتز؛ فرکانس ثابت، رفت و برگشتی، سینوسی، تصادفی، ضربه
- حالت جاروب فرکانس: خطی، لگاریتمی، رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32767
- زمان جاروب فرکانس: فرکانس ثابت / تک 1-3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر سرعت: 1.6 متر بر ثانیه
- حداکثر جابجایی: 25 میلی‌متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 25 میلی‌متر
- وزن سیم‌پیچ متحرک: 3.5 کیلوگرم
- جهت‌های لرزش: عمودی
- موج لرزش: سینوسی، تصادفی، ضربه
- قطر سیم‌پیچ متحرک: Φ150 میلی‌متر
- ابعاد سیستم لرزش: عرض 750 × ارتفاع 599 × عمق 680 میلی‌متر
- وزن سیستم لرزش: 490 کیلوگرم
- ساختار مدار دو مغناطیسی، شدت میدان مغناطیسی بالا را تضمین کرده و نشتی شار را کاهش می‌دهد. ساختار خاص مغناطیس‌زدایی می‌تواند نشتی شار را به زیر 1 میلی‌تسلا کاهش دهد.
- فنر U شکل، غلتک‌ها و یاتاقان خطی مقاومت قوی در برابر بار خمشی ایجاد می‌کنند.
- فنر‌های هوایی برای جداسازی لرزش استفاده می‌شوند. سیستم لرزش حتی با بار سنگین نیز پایدار کار می‌کند و نیازی به فونداسیون خاصی ندارد.
- دستگاه‌های حفاظتی برای حرارت بیش از حد، بار بیش از حد، جریان بیش از حد، ولتاژ بیش از حد و جابجایی بیش از حد دستگاه تست لرزش ارائه شده‌اند. دستگاه‌های حفاظتی شبکه الکتریکی شامل ولتاژ بیش از حد، ولتاژ کمتر از حد و فاز ناقص هستند. حفاظت توان درایو شامل محدودیت جریان، راه‌اندازی نرم، دمای بیش از حد، جریان کوتاه و حفاظت از خطای ماژول است.
- می‌تواند تست‌های محیطی سینوسی، تصادفی و ضربه‌ای را تکمیل کند.
- این سیستم حداقل نیاز را به نوسان ولتاژ دارد - ≤±10% قابل قبول است.
- این سیستم حداقل نیاز را به مقاومت زمین دارد - ≤4Ω قابل قبول است.
- قابلیت اطمینان بالا، به خصوص مناسب برای کار طولانی مدت.
| مدل |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (Hz) |
نامی شتاب (m/s²) |
نامی سرعت (m/s) |
نامی جابجایی (p-p) mm |
حداکثر. بارگذاری (Kg) |
سیم‌پیچ متحرک (Kg) |
ابعاد سیم‌پیچ متحرک (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- در یک میز بارگذاری کوچک، شتاب و فرکانس کاری بالاتر محقق می‌شود و ظرفیت بار و عملکرد کل میز دستگاه بهبود می‌یابد.

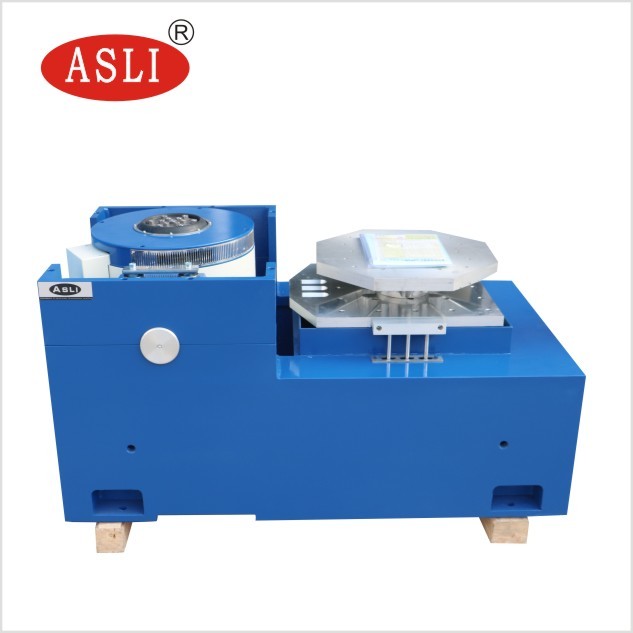

- میز افقی و میز لرزش از نوع یکپارچه هستند و ساختار کامل و نصب و تنظیم راحت دارند.
- ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و بار خارج از مرکز. پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
| مدل | اندازه میز (میلی‌متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
پایه عمودی VT و گیره‌های مشخص شده با دقت محاسبه و با ظرافت طراحی شده‌اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار کامل، مواد با کیفیت بالا و طرز کار به دست می‌آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | Φ1200 |
سوالات متداول:
سوال 1: دستگاه لرزش الکترودینامیکی چیست؟
پاسخ: دستگاه لرزش الکترودینامیکی یک سیستم تست است که برای شبیه‌سازی شرایط لرزشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می‌شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می‌شود.
سوال 2: چه محصولاتی را می‌توان تست کرد؟
پاسخ: می‌توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری‌ها، قطعات هوافضا، محصولات الکتریکی، بسته‌بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست لرزش دارند، استفاده کرد.
سوال 3: دستگاه لرزش چه تست‌های لرزشی را می‌تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می‌تواند تست لرزش سینوسی، لرزش تصادفی، تست ضربه، جستجوی تشدید، جاروب فرکانس و سایر تست‌های لرزش قابل برنامه‌ریزی را انجام دهد.
سوال 4: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل‌های مختلف شیکر برای نیازهای فرکانسی مختلف موجود هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
سوال 5: چگونه مدل شیکر مناسب را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت لرزش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست لرزش مورد نیاز
بر اساس این پارامترها، می‌توانیم یک سیستم شیکر مناسب را توصیه کنیم.
سوال 6: آیا شیکر می‌تواند لرزش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می‌تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
سوال 7: آیا می‌تواند تست لرزش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر لرزش مناسب می‌تواند برای تست لرزش تصادفی، از جمله پروفایل‌های تست مبتنی بر PSD پیکربندی شود.
سوال 8: آیا می‌تواند تست ضربه را انجام دهد؟
پاسخ: بله، به شرطی که سیستم شیکر انتخاب شده دارای نیروی کافی، جابجایی و ظرفیت شتاب برای پروفایل ضربه مورد نیاز باشد.
دستگاه لرزش الکترودینامیکی مزایای متعددی را برای تست لرزش فرکانس بالا ارائه می‌دهد:
- محدوده فرکانس وسیع: مناسب برای تست‌های لرزش فرکانس پایین و بالا، به خصوص برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می‌توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال‌های کنترلی به سرعت پاسخ می‌دهد و آن را برای تست‌های لرزش جاروبی مناسب می‌سازد.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول تست کمک می‌کند.
- تست قابل برنامه‌ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه‌ها را می‌توان به طور خودکار برنامه‌ریزی کرد.
- مناسب برای تست فرکانس بالا: به خصوص مناسب برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری‌ها و سایر قطعات الکترونیکی.
- اتوماسیون بالا: برنامه‌های تست را می‌توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
نکات برجسته محصول
سیستم لرزش الکترودینامیکی 3000N سازگار با JIS D1601 برای قطعات خودرو. دارای فرکانس 3-3500 هرتز، شتاب 100 گرم، جابجایی 25 میلی متر و برق 380 ولت. دو مدار مغناطیسی دوام را تضمین می کند. CE با گزینه های سفارشی موجود تایید شده است.
