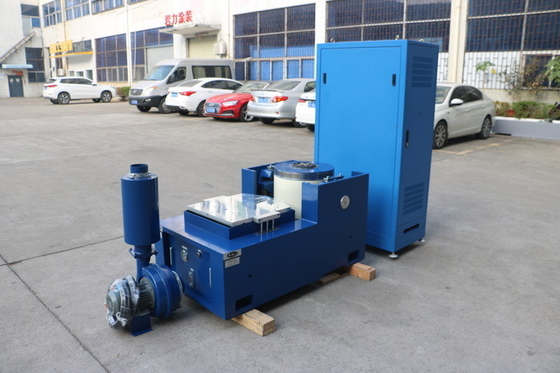

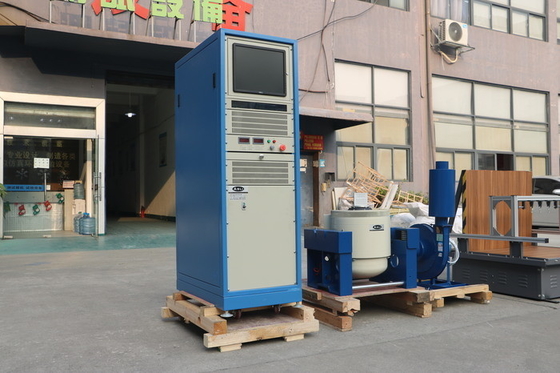

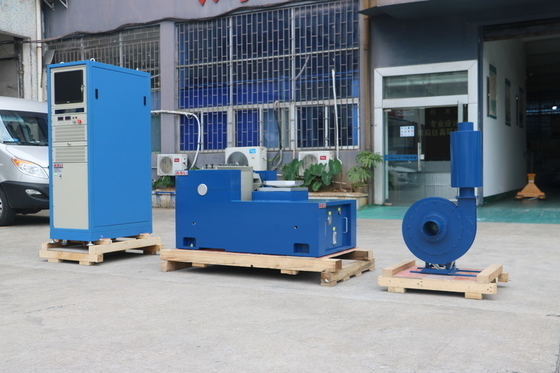

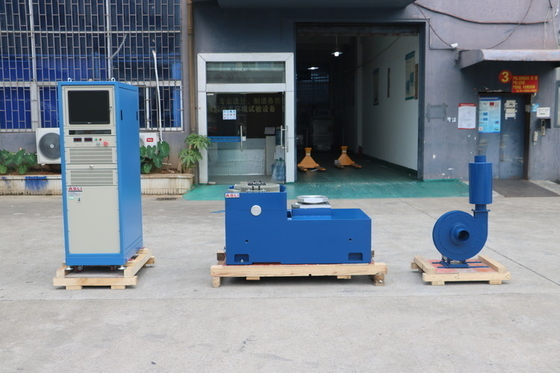

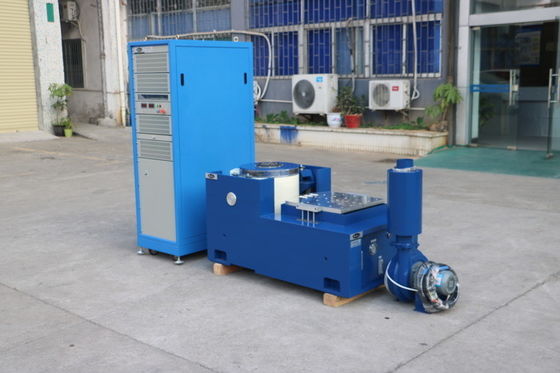

ES-3 دستگاه آزمایش ارتعاش الکترودینامیک برای آزمایش ارتعاش ماژول های باتری لیتیوم یون
جزئیات محصول
| استاندارد تست: | UN38.3، IEC62133، JIS D 1601، MIL-STD-810G | برنامه: | ماژول های باتری لیتیوم یونی |
|---|---|---|---|
| قدرت: | الکترونیکی | جهت ارتعاش: | سه محور X,Y,Z |
| لرزش: | 3 محور | نیروی ارتعاش: | سفارشی |
| اندازه جدول: | سفارشی | حداکثر بار: | 750 کیلوگرم |
| برجسته کردن |
دستگاه تست ارتعاش IEC62133,دستگاه تست ارتعاش ماژول‌های باتری,لرزش‌دهنده الکترودینامیک باتری لیتیوم یونی |
||
توضیحات محصول
دستگاه لرزاننده ارتعاش ما به طور کامل الزامات استانداردهای تست UN38.3، IEC62133، JIS D 1601 و MIL-STD-810G را برآورده می‌کند.
دستگاه تست ارتعاش قطعات خودرو JIS D 1601 از ساختار مدار دوگانه مغناطیسی، حلقه‌های عمل اسکلت خود تولید شده، پشتیبانی هوابرد و بلبرینگ‌های غلتکی، هدایت خطی و فناوری پیشرفته مدرن ایزولاسیون ترونیون استفاده می‌کند. این دستگاه می‌تواند تست‌های ارتعاش سینوسی سه محوره X، Y، Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های طیف پاسخ ضربه و پالس کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان اره‌ای) را انجام دهد.
نه تنها محدود به قطعات خودرو، بلکه به طور گسترده در زمینه‌های دفاع ملی، سلاح، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم برقی، حمل و نقل و لوازم خانگی نیز استفاده می‌شود.
| مدل |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
نامی شتاب (m/s²) |
نامی سرعت (m/s) |
نامی جابجایی (p-p) میلی‌متر |
حداکثر. بارگذاری (کیلوگرم) |
متحرک کویل (کیلوگرم) |
ابعاد متحرک کویل (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- آستین پایه بدنه میز باید تا حد امکان ثابت شود.
- هنگامی که منبع تغذیه روشن است، خط خروجی نباید جدا شود.
- سطح را تا حد امکان دقیق قرار دهید.
- قطعات قابل تعویض هستند، اما خط نباید تغییر کند یا از اتصال جدا شود.
- بدنه میز نباید به طور کامل یا جزئی سازماندهی مجدد شود؛ فقط قطعات منفرد ممکن است مطابق با مشخصات و با رمز تأیید اصلی تعویض شوند.
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- مدار دوگانه مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر، استحکام بدنه کامپوزیت وارداتی و جهت‌دار، ظرفیت بارگذاری خارج از مرکز.
- پایه ایزولاسیون ترونیون اختصاصی برای استفاده از هورمون، نصب متحرک و راحت.
- سیستم پیشرفته جابجایی برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
- طراحی کانال جدید اثر خنک‌کنندگی را افزایش می‌دهد.
- سفتی استاتیک و سفتی دینامیکی بالون کوچک یاتاقان، افزایش ظرفیت یاتاقان میز ارتعاش و بهبود عملکرد فرکانس پایین.
سوالات متداول:
سوال ۱: لرزاننده ارتعاش الکترودینامیک چیست؟
پاسخ: یک لرزاننده ارتعاش الکترودینامیک یک سیستم تست است که برای شبیه‌سازی شرایط ارتعاشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می‌شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می‌شود.
سوال ۲: چه محصولاتی را می‌توان تست کرد؟
پاسخ: می‌توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری‌ها، قطعات هوافضا، محصولات الکتریکی، بسته‌بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست ارتعاش دارند، استفاده کرد.
سوال ۳: لرزاننده چه تست‌های ارتعاشی را می‌تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می‌تواند ارتعاش سینوسی، ارتعاش تصادفی، تست ضربه، جستجوی رزونانس، جاروب فرکانس و سایر تست‌های ارتعاش قابل برنامه‌ریزی را انجام دهد.
سوال ۴: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل‌های مختلف لرزاننده برای نیازهای فرکانسی مختلف در دسترس هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
سوال ۵: چگونه مدل لرزاننده مناسب را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست ارتعاش مورد نیاز
بر اساس این پارامترها، می‌توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
سوال ۶: آیا لرزاننده می‌تواند ارتعاش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می‌تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
سوال ۷: آیا می‌تواند تست ارتعاش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر ارتعاش مناسب می‌تواند برای تست ارتعاش تصادفی، از جمله پروفایل‌های تست مبتنی بر PSD پیکربندی شود.
سوال ۸: آیا می‌تواند تست ضربه را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و ظرفیت شتاب برای پروفایل ضربه مورد نیاز باشد.
یک لرزاننده ارتعاش الکترودینامیک چندین مزیت برای تست ارتعاش فرکانس بالا ارائه می‌دهد:
- محدوده فرکانس وسیع: مناسب برای تست‌های ارتعاش فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می‌توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیک به سیگنال‌های کنترل به سرعت پاسخ می‌دهد و آن را برای تست‌های ارتعاش جاروب مناسب می‌سازد.
- خروجی ارتعاش پایدار: کنترل حلقه بسته به حفظ سطوح پایدار ارتعاش در طول تست کمک می‌کند.
- تست قابل برنامه‌ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه‌ها را می‌توان به طور خودکار برنامه‌ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری‌ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه‌های تست را می‌توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
