تجهیزات تست میز ارتعاش پذیرفته شده OEM / ODM برای ابزارهای نوری
جزئیات محصول
| نیروی سینوسی: | 3000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی افقی | برنامه: | آزمایشگاه |
| فرکانس: | 3 ~ 3500 هرتز | قدرت: | 380 ولت 3 فاز |
| برجسته کردن |
تجهیزات تست میز ارتعاش OEM,تجهیزات تست میز لرزش ODM,تجهیزات تست لرزش 3500 هرتز |
||
توضیحات محصول

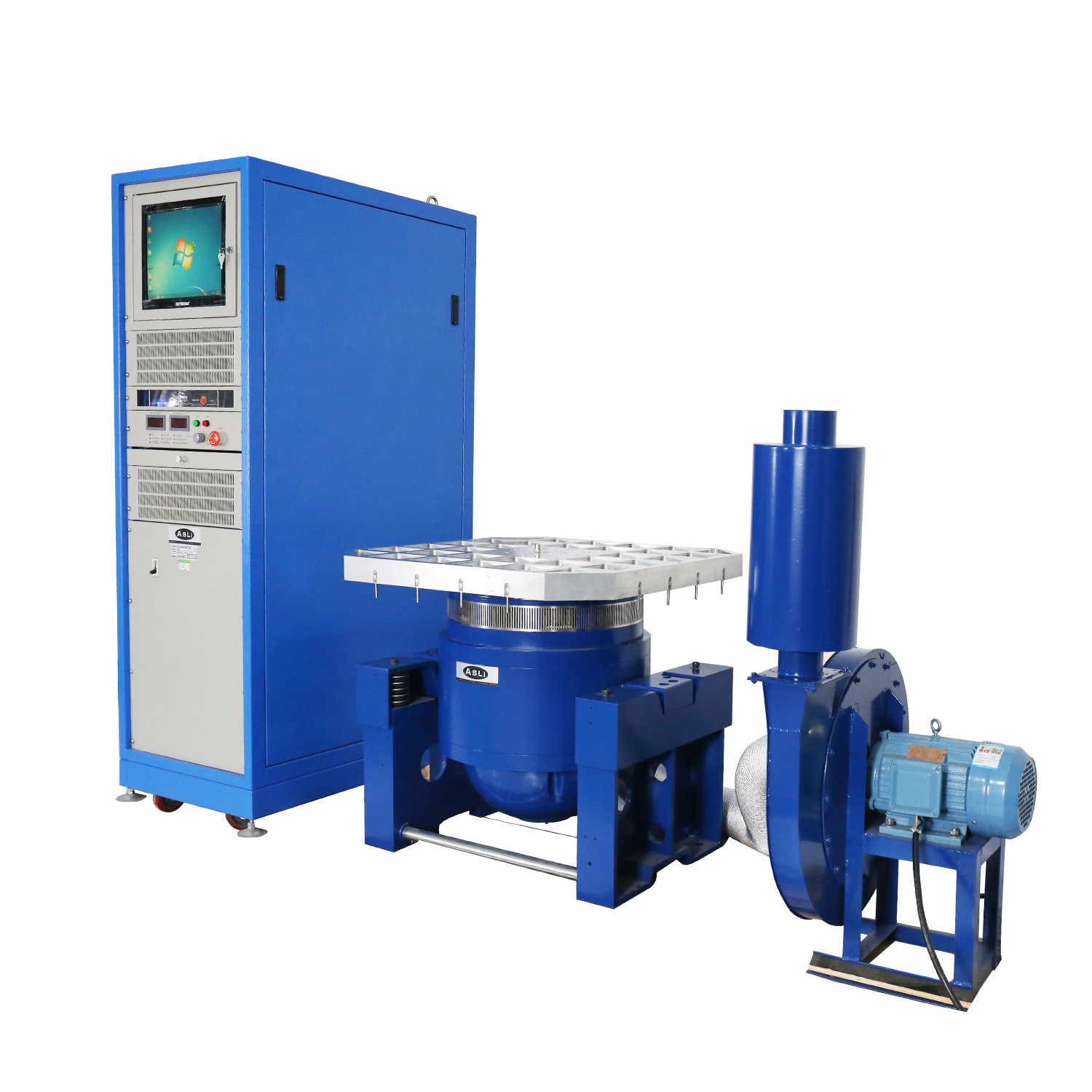

این سیستم تست لرزش الکترودینامیکی برای تست دقیق ابزارهای نوری و سایر تجهیزات حساس طراحی شده است. این سیستم تست لرزش سینوسی، تصادفی و ضربه‌ای قابل اعتماد را در طیف وسیعی از فرکانس‌ها ارائه می‌دهد و استانداردهای MIL-Std-810F و MIL-Std-810G را برای کاربردهای آزمایشگاهی برآورده می‌کند.
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- مدار دو مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و طراحی منطقی.
- بلبرینگ‌های غلتکی میله راکر مستقیم و بدنه کامپوزیت جهت‌دار وارداتی با استحکام، ظرفیت بار خارج از مرکز.
- پایه ایزوله ترونیون اختصاصی برای استفاده هورمون، نصب راحت قابل حمل.
- سیستم حرکت پیشرفته برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
- طراحی کانال جدید و اثر خنک‌کنندگی بهبود یافته.
- سختی استاتیک، سختی دینامیکی بالون کوچک یاتاقان، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.
- نیروی نامی: نیروی سینوسی 3000 نیوتن؛ نیروی تصادفی 3000 نیوتن؛ نیروی ضربه 6000 نیوتن
- محدوده فرکانس: 3 هرتز تا 3500 هرتز — فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی، ضربه
- حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32767
- زمان جاروب فرکانس: فرکانس ثابت / تک 1-3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر سرعت: 1.6 متر بر ثانیه
- حداکثر جابجایی: 25 میلی‌متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 25 میلی‌متر
- وزن سیم‌پیچ متحرک: 3.5 کیلوگرم
- جهت‌های لرزش: عمودی
- موج لرزش: سینوسی، تصادفی، ضربه
- قطر سیم‌پیچ متحرک: Φ150 میلی‌متر
- ابعاد سیستم لرزش: عرض 750 × ارتفاع 599 × عمق 680 میلی‌متر
- وزن سیستم لرزش: 490 کیلوگرم

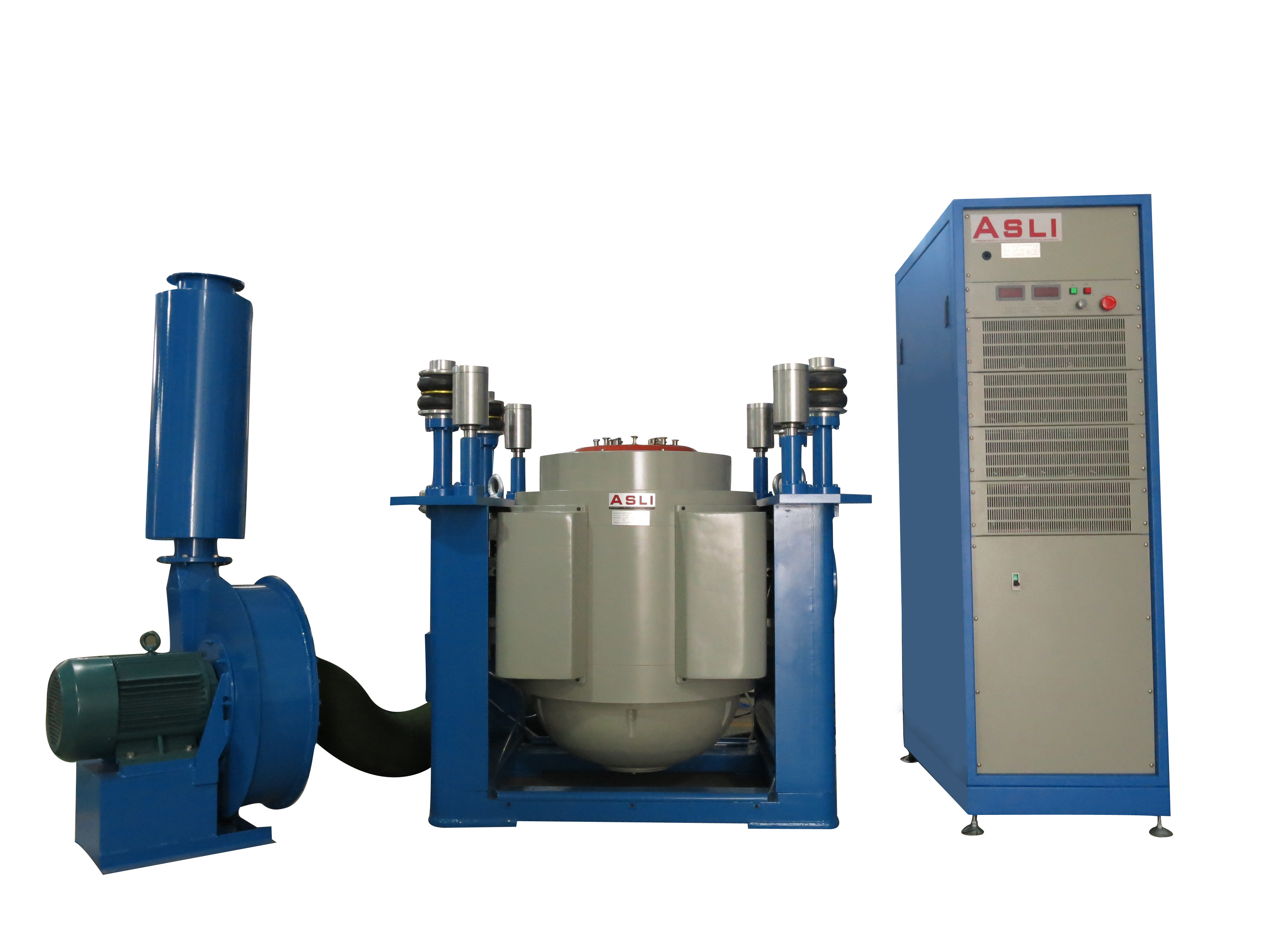

ما تولید کننده محصولات سری شیکر لرزش فرکانس بالا الکترودینامیکی هستیم. سیستم‌های ما از فناوری‌های مدرن پیشرفته از جمله "ساختار مدار دو مغناطیسی"، "دایره‌های عمل خود تولید کننده اسکلت"، "پشتیبانی هوایی"، "بلبرینگ‌های غلتکی و راهنمای خطی" و "ایزولاسیون ترونیون" استفاده می‌کنند. این سیستم‌ها می‌توانند تست‌های لرزش سینوسی سه محور X، Y، Z و تست‌های لرزش تصادفی پهن باند، و همچنین تست‌های کلاسیک پالس (نیمه سینوسی، ذوزنقه، موج دندان اره) و تست‌های طیف پاسخ ضربه را تکمیل کنند.
این محصولات به طور گسترده در زمینه‌های دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی مورد استفاده قرار می‌گیرند.
| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- ساختار مدار دو مغناطیسی شدت میدان مغناطیسی بالا را تضمین می‌کند و نشتی شار را کاهش می‌دهد. یک ساختار خاص مغناطیس‌زدایی می‌تواند نشتی شار را به زیر 1 میلی‌تسلا کاهش دهد.
- فنر U شکل، غلتک‌ها و یاتاقان خطی مقاومت قوی در برابر بار خمشی ایجاد می‌کنند.
- فنر‌های هوایی برای ایزولاسیون لرزش استفاده می‌شوند. سیستم لرزش حتی با بار سنگین نیز پایدار کار می‌کند — نیازی به فونداسیون خاصی نیست.
- دستگاه‌های حفاظتی برای حرارت بیش از حد، بار بیش از حد، جریان بیش از حد، ولتاژ بیش از حد و جابجایی بیش از حد تستر لرزش ارائه شده‌اند. دستگاه‌های حفاظتی شبکه الکتریکی شامل ولتاژ بیش از حد، ولتاژ کمتر از حد و فاز ناموجود را پوشش می‌دهند. حفاظت از توان درایو شامل محدود کردن جریان، شروع نرم، دمای بیش از حد، جریان کوتاه و حفاظت از خطای ماژول است.
- می‌تواند تست‌های محیطی سینوسی، تصادفی و ضربه‌ای را تکمیل کند.
- این سیستم حداقل نیاز را برای نوسان ولتاژ دارد — ≤±10% قابل قبول است.
- این سیستم حداقل نیاز را برای مقاومت زمین دارد — ≤4Ω قابل قبول است.
- قابلیت اطمینان بالا، به خصوص مناسب برای کار طولانی مدت.
- درون نیمکت بار کوچک برای دستیابی به شتاب و فرکانس کاری بالاتر، بهبود ظرفیت بار و عملکرد کل نیمکت دستگاه.

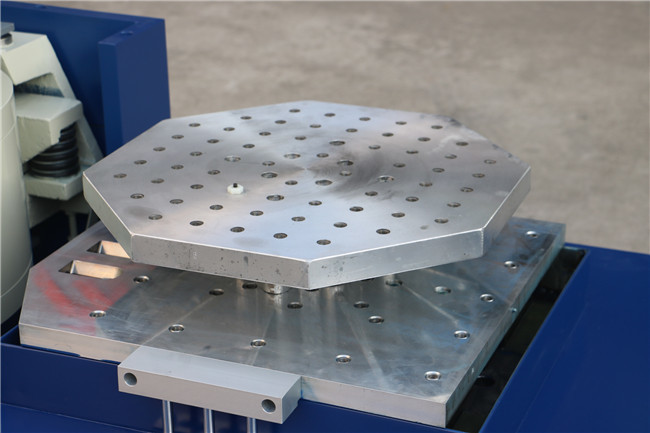

- نیمکت افقی و نیمکت لرزش از نوع یکپارچه هستند، با ساختار کامل و نصب و تنظیم راحت.
- مسیر فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بار بایاس. پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
| مدل | ابعاد نیمکت (میلی‌متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
نیمکت توسعه یافته عمودی VT و گیره‌های مشخص شده با دقت محاسبه شده و با ظرافت طراحی شده‌اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار کامل، مواد با کیفیت بالا و طرز کار به دست می‌آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | ابعاد نیمکت |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (نیمکت گرد) | 220 | 350 | Φ1200 |
در صورت داشتن هرگونه سوال در مورد دستگاه تست خستگی ارتعاشی دستگاه تست مکانیکی فرکانس بالا الکترودینامیکی، لطفاً با ما تماس بگیرید.با ما تماس بگیرید.
