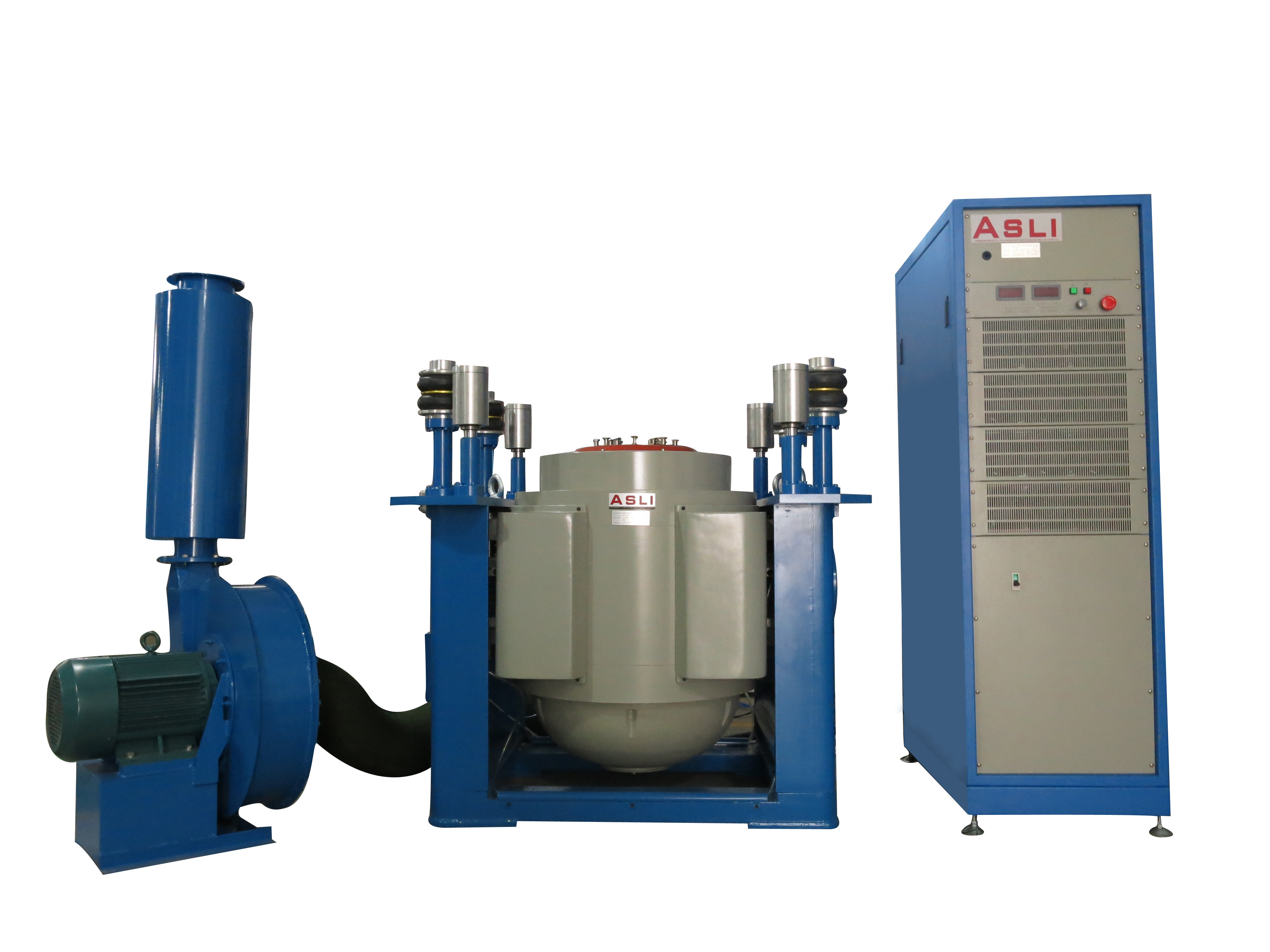

استانداردهای ISTA جدول لرزاننده لرزش انجام تست شوک تصادفی
جزئیات محصول
| نیروی سینوسی: | 30000 نیوتن | فرکانس: | 3 تا 2500 هرتز |
|---|---|---|---|
| سرعت: | 1.8 متر بر ثانیه | جابجایی: | 51 میلی متر یا سفارشی |
| جهت ارتعاش: | عمودی یا x,y,z | حداکثر بار: | 450 کیلوگرم |
| مطابق با استاندارد: | ISTA | تابع: | تست شوک تصادفی |
| برجسته کردن |
میز لرزشگیر ISTA,میز لرزشگیر 2500 هرتزی,میز لرزش 3 محور تصادفی |
||
توضیحات محصول
ما تولید کننده ES-20 Digital Electrodynamics Type Vibration Tester و فرکانس بالا دستگاه آزمایش ارتعاش هستیم.اين سيستم ها شامل تکنولوژي هاي پيشرفته از جمله ساختاري مدار دو مقناطيسي هستند، دایره های عمل اسکلت خود تولید شده، پشتیبانی هوایی، نردبان های رولر با هدایت خطی و جداسازی trunnion. آنها قادر به انجام X، Y،آزمایش لرزش سینوسایدال سه محور و Z و آزمایش لرزش تصادفی پهن باند، همچنین آزمایشات پالس کلاسیک (نیمی سینوس، تراپیز، موج دندون) و آزمایشات طیف پاسخ شوک.
این محصولات به طور گسترده ای در صنایع دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکترونیکی و لوازم خانگی استفاده می شوند.
- اسکلت دایره ای به خوبی طراحی شده، با فرکانس رزونانس محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشت جریان مغناطیسی کم، ساختار جمع و جور و منطقی.
- لاک های رول استر با جهت گیری سخت بودن بدن کامپوزیت مستقیم و وارداتی، که ظرفیت بارگذاری عجیب و غریب بالایی را فراهم می کند.
- پايه ي جدا کننده ترنيون مخصوص استفاده از هورمون با نصب قابل جابجایی
- تکنولوژی پیشرفته سیستم حرکت در اطراف اطمینان از قابلیت اطمینان بالا از دایره پویا.
- طراحی کانال جدید اثر خنک کننده را افزایش می دهد
- سفتی استاتیک و سفتی پویا بالون کوچک حامل، افزایش ظرفیت میز لرزش و بهبود عملکرد فرکانس پایین.
| مدل |
رتبه بندی شده سینس نیروی (N) |
رتبه بندی شده تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
رتبه بندی شده شتاب (m/s2) |
رتبه بندی شده سرعت (m/s) |
رتبه بندی شده جابجایی (p-p) mm |
مکس بارگیری (کیلوگرم) |
حرکت کردن طناب (کیلوگرم) |
ابعاد از حرکت طناب (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ۳۲۰۰ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (بانک گرد) | 220 | 350 | Φ1200 |
ما تولید کننده تجهیزات آزمایشی قدیمی هستیم در طول 25 سال گذشته،ما خود را به تجهیزات آزمایش محیط زیست شبیه سازی و دستگاه های آزمایش لرزش مکانیکی و شوک اختصاص داده ایممیز لرزش که با استانداردهای ISTA مطابقت دارد و آزمایشات شوک تصادفی را انجام می دهد یکی از محصولات ستاره ما است و ما گواهینامه CE را برای این ماشین به دست آورده ایم.
سوالات متداول:
سوال1: یک کمپن ساز الکترودینامیک چیست؟
RE: یک شیکر ارتعاش الکترودینامیک یک سیستم تست است که برای شبیه سازی شرایط ارتعاش مورد استفاده قرار می گیرد که محصولات ممکن است در طول حمل و نقل، عملیات یا خدمات تجربه کنند.به طور گسترده ای برای قابلیت اطمینان استفاده می شود، دوام و تست صلاحیت.
س2: چه محصولاتی می توانند آزمایش شوند؟
RE: می تواند برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی،و سایر محصولات نیاز به آزمایش لرزش.
س3: این دستگاه می تواند چه آزمایشاتی را انجام دهد؟
RE: بسته به پیکربندی سیستم، می تواند لرزش سینوس، لرزش تصادفی، آزمایش شوک، جستجوی رزونانس، پاک کردن فرکانس و سایر آزمایشات لرزش قابل برنامه ریزی را انجام دهد.
سوال 4: حداکثر فرکانس آزمایش چیست؟
RE: حداکثر فرکانس بستگی به مدل و پیکربندی دارد. مدل های مختلف شیکر برای نیازهای فرکانس مختلف در دسترس هستند.لطفا محدوده فرکانس مورد نیاز خود را ارائه دهید تا ما بتوانیم یک مدل مناسب را توصیه کنیم.
س5: چگونه مدل درست شیکر را انتخاب کنم؟
عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد آزمایش لرزش مورد نیاز
بر اساس این پارامترها، ما می توانیم یک سیستم شیکر مناسب را توصیه کنیم.
س6: آیا شیکر می تواند هم ارتعاش عمودی و هم ارتعاش افقی داشته باشد؟
RE: بله. بسته به پیکربندی، سیستم می تواند با یک تنظیم تست عمودی، تنظیم تست افقی، یا هر دو عرضه شود.
سوال 7: آیا می تواند آزمایش لرزش تصادفی را انجام دهد؟
RE: بله. یک کنترل کننده لرزش مناسب می تواند برای آزمایش لرزش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
سوال 8: آیا می تواند آزمایش شوک را انجام دهد؟
RE: بله، به شرطی که سیستم تکان دهنده انتخاب شده دارای نیروی کافی، جابجایی و توانایی شتاب برای مشخصات شوک مورد نیاز باشد.
یک لرزش دهنده الکترودینامیک چندین مزیت را برای آزمایش لرزش فرکانس بالا ارائه می دهد:
- محدوده فرکانس گسترده: مناسب برای آزمایش لرزش فرکانس پایین و فرکانس بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان آزمایش را می توان با دقت کنترل کرد.
- پاسخ سریع: سیستم محرک الکترودینامیک به سرعت به سیگنال های کنترل پاسخ می دهد و آن را برای آزمایش لرزش پاک کننده مناسب می کند.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول آزمایش کمک می کند.
- آزمایش قابل برنامه ریزی: پارامترهای آزمایش مانند محدوده فرکانس، نرخ پاک کردن، شتاب و تعداد چرخه ها می توانند به طور خودکار برنامه ریزی شوند.
- مناسب برای آزمایش فرکانس بالا: به ویژه مناسب برای PCB / PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر اجزای الکترونیکی است.
- اتوماسیون بالا: برنامه های تست می توانند به طور خودکار ذخیره و اجرا شوند، بهبود بهره وری تست و تکرار پذیری.
نکات برجسته محصول
میز لرزاننده مطابق با استاندارد ISTA با نیروی سینوسی 30000 نیوتن، فرکانس 3-2500 هرتز، حداکثر بار 450 کیلوگرم و جابجایی 51 میلی متر. دارای مدار دوگانه مغناطیسی، جداسازی تراننیون و تست محور X/Y/Z. دارای گواهینامه CE، قابل تنظیم، ایده آل برای تست شوک تصادفی.
