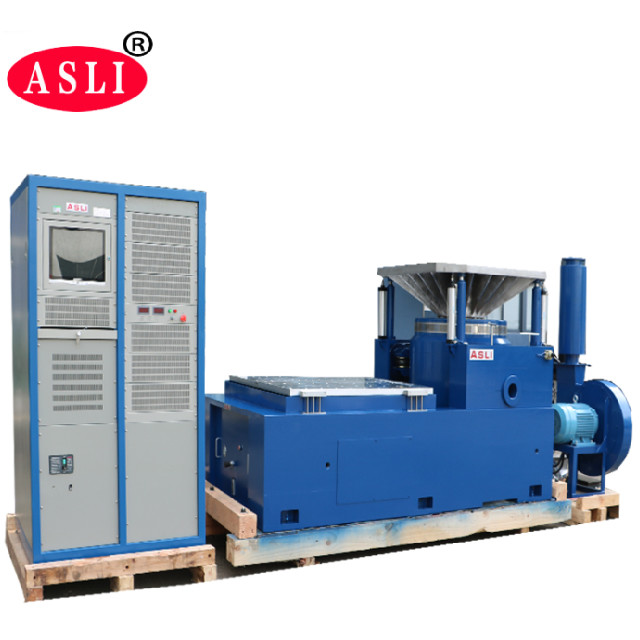

لرزشگیر الکترودینامیکی Meet DO-160G RTCA-160G ISTA 3A Stardard
جزئیات محصول
| نیروی سینوسی: | 50000n | سرعت: | 2.0m/s |
|---|---|---|---|
| جابجایی: | 100 میلی متر | فرکانس: | 1 ~ 3500 هرتز |
| در حال بارگذاری: | 750 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 450 میلی متر | استاندارد تست: | DO-160G، RTCA-160G، ISTA 3A |
| اندازه جدول: | 800x800 میلی متر | برنامه: | LED، قطعات خودرو |
| برجسته کردن |
لرزشگیر الکترودینامیکی 50000N,لرزشگیر الکترودینامیک LED,تجهیزات تست میز ارتعاش RTCA-160G |
||
توضیحات محصول
دانلود: دستگاه تست لرزش فرکانس بالا ES-30 (PDF)
سیستم لرزاننده الکترودینامیکی لرزش تصادفی، سینوسی و شوک، مطابق با استانداردهای DO-160G، RTCA-160G و ISTA 3A است. این دستگاه به طور گسترده در صنایع دفاعی، هوایی، فضایی، مخابراتی، الکترونیکی، خودرو، لوازم خانگی و سایر صنایع مورد استفاده قرار می‌گیرد. این تجهیز برای کشف عیوب اولیه، شبیه‌سازی شرایط کاری واقعی و انجام تست‌های استحکام سازه طراحی شده است. دامنه کاربرد وسیع، اثربخشی تست قابل توجه و عملکرد قابل اعتماد آن را به ابزاری ضروری برای تست لرزش تبدیل کرده است.
این سیستم از توابع موج سینوسی، FM، جاروب، قابل برنامه‌ریزی، ضریب فرکانس، لگاریتمی، حداکثر شتاب، مدولاسیون دامنه و کنترل زمان پشتیبانی می‌کند. این سیستم دارای کنترل کامل کامپیوتری با حالت‌های ساده شتاب ثابت و دامنه ثابت است. این تجهیز تحت آزمایش عملیات مداوم بدون وقفه به مدت 3 ماه قرار گرفته است که عملکرد پایدار و کیفیت قابل اعتماد را تضمین می‌کند.
| حداکثر سینوسی (Pk) | 5000 کیلوگرم نیرو پیک (50 کیلونیوتن) |
|---|---|
| تصادفی (RMS) | 5000 کیلوگرم نیرو RMS (50 کیلونیوتن) |
| شوک (Pk) | 10000 کیلوگرم نیرو پیک (100 کیلونیوتن) در 6 میلی‌ثانیه |
| فرکانس قابل استفاده | 1 تا 2500 هرتز |
| حداکثر جابجایی (p-p) | 100 میلی‌متر (4 اینچ)، 76 میلی‌متر (3 اینچ) پیوسته |
| حداکثر سرعت | 2 متر بر ثانیه |
| حداکثر شتاب | سینوسی: 100 گرم (980 متر بر مجذور ثانیه)، تصادفی: 62 گرم (600 متر بر مجذور ثانیه) |
| پشتیبانی بار عمودی | 500 کیلوگرم |
| فرکانس طبیعی تعلیق بدنه (محور رانش) | کمتر از 2.5 هرتز |
| قطر آرمیچر | 440 میلی‌متر |
| وزن آرمیچر | 59 کیلوگرم |
| فرکانس تشدید بنیادی (میز خالی) | 2400 هرتز (نامی) ± 5% |
| نقاط اتصال بار (استاندارد) | 16 عدد درج فولاد ضد زنگ M10 |
| چگالی شار پراکنده | کمتر از 10 گاوس |
| ابعاد لرزاننده | 1670 میلی‌متر طول × 1150 میلی‌متر عمق × 1300 میلی‌متر ارتفاع |
| وزن لرزاننده | تقریباً 4600 کیلوگرم |
| نیاز به هوای فشرده | 0.6 مگاپاسکال |
جدول زیر مدل‌های اضافی موجود در سری لرزاننده‌های لرزش الکترودینامیکی را فهرست می‌کند، از جمله مدل برجسته ES-50. این سیستم‌ها برای تست باتری خودرو تحت استانداردهای EN50604، IEC62133 و UN38.3 مناسب هستند.
| مدل |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
نامی شتاب (متر بر مجذور ثانیه) |
نامی سرعت (متر بر ثانیه) |
نامی بر اساس این پارامترها، می‌توانیم یک سیستم لرزاننده مناسب را توصیه کنیم. (p-p) میلی‌متر |
حداکثر. بارگذاری (کیلوگرم) |
سیم‌پیچ متحرک (کیلوگرم) ابعاد |
سیم‌پیچ متحرک (میلی‌متر) ES-6 6000 |
|---|---|---|---|---|---|---|---|---|---|
| 6000 | 1000 | 1000 | 1.6 | 450 میلی‌متر | 250 | 6.5 | 230 میلی‌متر | ES-6a | 10000 |
| 6000 | 1000 | 1000 | 1.6 | 450 میلی‌متر | 250 | 90 | 230 میلی‌متر | ES-10 | 10000 |
| 10000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 240 میلی‌متر | ES-20 | 20000 |
| 20000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 320 میلی‌متر | ES-30 | 30000 |
| 30000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 450 میلی‌متر | ES-40 | ویژگی‌های کلیدی طراحی |
| 40000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 450 میلی‌متر | ES-60 | ویژگی‌های کلیدی طراحی |
| 50000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 450 میلی‌متر | ES-60 | ویژگی‌های کلیدی طراحی |
| 60000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 450 میلی‌متر | ES-100 | ویژگی‌های کلیدی طراحی |
| 100000 | 1000 | 1000 | 1.8 | 450 میلی‌متر | 1000 | 90 | 450 میلی‌متر | گالری محصول | ویژگی‌های کلیدی طراحی |

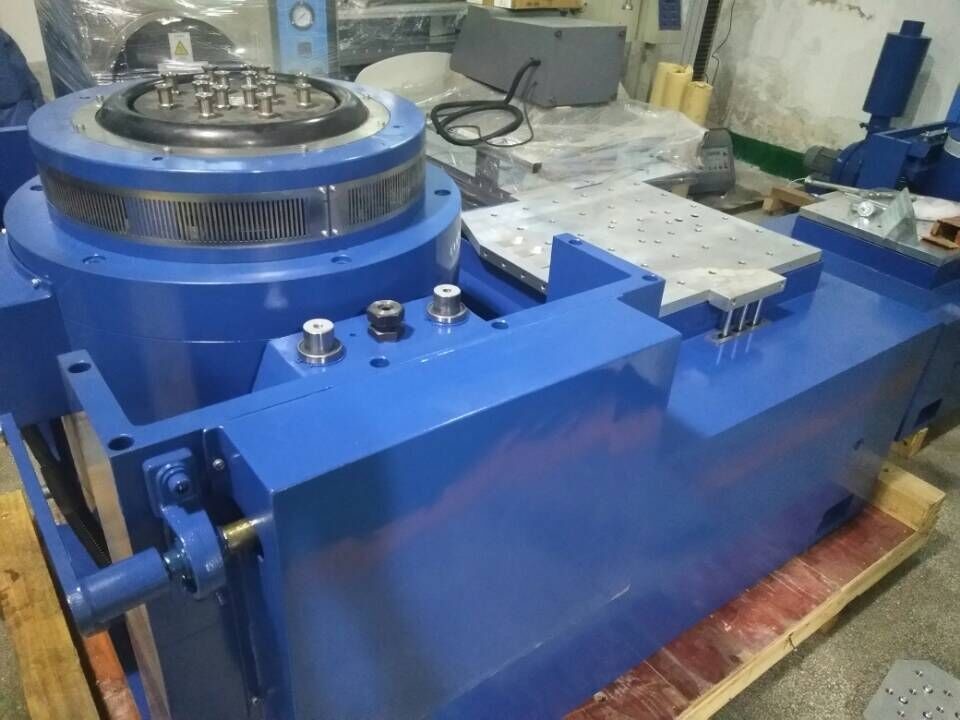

- بلبرینگ‌های غلتکی میله راکر با استحکام بدنه مستقیم و جهت‌دار وارداتی، که ظرفیت بار خارج از مرکز عالی را فراهم می‌کند.
- پایه ایزولاسیون ترونیون اختصاصی برای ایزولاسیون لرزش، با نصب آسان قابل جابجایی.
- فناوری پیشرفته در سیستم متحرک، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را افزایش می‌دهد.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ با اثر بادکنک کوچک، ظرفیت تحمل بلبرینگ میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
- سوالات متداول:
- س1: لرزاننده لرزش الکترودینامیکی چیست؟
پاسخ: لرزاننده لرزش الکترودینامیکی یک سیستم تست است که برای شبیه‌سازی شرایط لرزشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می‌شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می‌شود.
س2: چه محصولاتی را می‌توان تست کرد؟
پاسخ: می‌توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری‌ها، قطعات هوافضا، محصولات الکتریکی، بسته‌بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست لرزش دارند، استفاده کرد.
س3: لرزاننده چه تست‌های لرزشی را می‌تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می‌تواند تست‌های لرزش سینوسی، لرزش تصادفی، تست شوک، جستجوی تشدید، جاروب فرکانس و سایر تست‌های لرزش قابل برنامه‌ریزی را انجام دهد.
س4: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل‌های مختلف لرزاننده برای نیازهای فرکانسی مختلف در دسترس هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
س5: چگونه مدل لرزاننده صحیح را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
حداکثر وزن نمونه
ابعاد نمونه
- جهت لرزش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست لرزش مورد نیاز
- بر اساس این پارامترها، می‌توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
- س6: آیا لرزاننده می‌تواند لرزش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می‌تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
س7: آیا می‌تواند تست لرزش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر لرزش مناسب می‌تواند برای تست لرزش تصادفی، از جمله پروفایل‌های تست مبتنی بر PSD پیکربندی شود.
س8: آیا می‌تواند تست شوک را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و قابلیت شتاب برای پروفایل شوک مورد نیاز باشد.
یک لرزاننده لرزش الکترودینامیکی مزایای متعددی را برای تست لرزش فرکانس بالا ارائه می‌دهد:
محدوده فرکانس وسیع: مناسب برای تست‌های لرزش فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می‌توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال‌های کنترل به سرعت پاسخ می‌دهد و آن را برای تست‌های لرزش جاروب مناسب می‌سازد.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول تست کمک می‌کند.
- تست قابل برنامه‌ریزی: پارامترهای تست مانند محدوده فرکانس، نرخ جاروب، شتاب و تعداد چرخه‌ها را می‌توان به طور خودکار برنامه‌ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری‌ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه‌های تست را می‌توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
- قابلیت تست ترکیبی

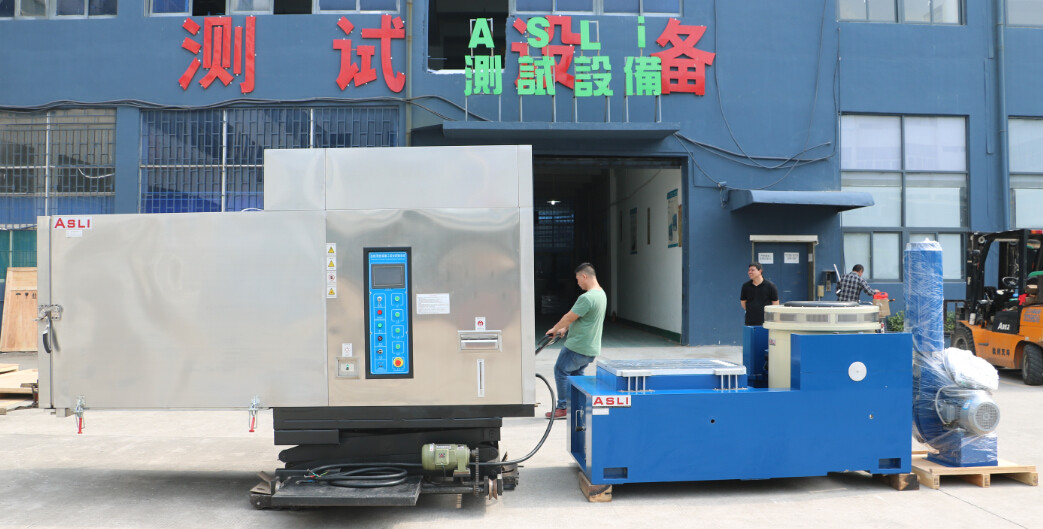

- لرزاننده لرزش الکترودینامیکی مطابق با استانداردهای DO-160G، RTCA-160G و ISTA 3A را می‌توان با یک محفظه دما و رطوبت برای تست‌های محیطی جامع ترکیب کرد.
نکات برجسته محصول
لرزشگیر الکترودینامیکی با نیروی سینوسی 50 کیلو نیوتن، 1-3500 هرتز، شتاب 100 گرم، بار 750 کیلوگرم، جلسه DO-160G، RTCA-160G، ISTA 3A. بادوام، کارآمد، ایده آل برای تست LED، قطعات خودرو.
