IEC62133 دستگاه تست ارتعاش افقی و عمودی فرکانس بالا نوع الکترومغناطیسی
جزئیات محصول
| نیروی ارتعاش: | 30 KN | حداکثر شتاب: | 100 گرم |
|---|---|---|---|
| استاندارد تست: | IEC62133 | جهت ارتعاش: | ارتعاش افقی و عمودی |
| حداکثر جابجایی: | 51 میلی متر | وزن سیم پیچ متحرک: | 40 کیلوگرم |
| برجسته کردن |
دستگاه تست ارتعاش IEC 62133,دستگاه تست ارتعاش 30KN,سیستم لرزاننده الکترومغناطیسی IEC 62133 |
||
توضیحات محصول

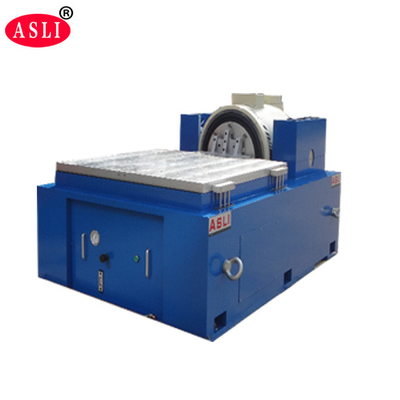

دستگاه آزمایش ارتعاش افقی و عمودی الکترومغناطیسی فرکانس بالا IEC62133 یک سیستم دقیق طراحی شده برای آزمایش های سختگیرانه ارتعاش و شوک باتری است.بسته های باتری، و طیف گسترده ای از محصولات صنعتی. آن را به طور کامل با استاندارد های بین المللی ایمنی باتری و حمل و نقل، ارائه قابل اعتماد،نتایج تکراری برای غربالگری استرس محیط زیست و آزمایش قابلیت اطمینان.
سیستم باتری یا بسته باتری را بر روی جدول ارتعاش ثابت می کند و ارتعاش کنترل شده را در امتداد سه محور عمودی با یکدیگر در فرکانس های مقرر، شتاب،و جابجاییدر طول آزمایش، نمونه نباید نشت کند، ظرفیت خود را از دست دهد، شکسته شود، آتش بگیرد یا منفجر شود تا اطمینان حاصل شود که بالاترین معیار ایمنی و عملکرد برآورده می شود.
دامنه کاربرد آن به طور استثنایی گسترده است و شامل صفحه های مداری، باتری ها، هواپیماها، کشتی ها، موشک ها، موشک ها، اتومبیل ها، لوازم خانگی و بسیاری از محصولات صنعتی دیگر است.
| پارامتر | ارزش |
|---|---|
| نیروی سینوس (قله) | 30 kN |
| نیروی ضربه (قله) | 60 kN |
| محدوده فرکانس | ۵٫۲۸۰۰ هرتز |
| جابجایی (متداوم) | ۵۱ میلی متر |
| حداکثر سرعت | 1.8 متر/ ثانیه |
| حداکثر شتاب | 100 گرام |
| قطر داربست | 445 میلی متر |
| فرکانس رزونانس درجه یک | 2۴۰۰ هرتز |
| زمان منحرف مجاز | >500 N·m |
| وزن زره | ۴۰ کیلوگرم |
| ابعاد پیچ HE/ST | M10 (متری) |
| فرکانس جداسازی لرزش محوری | ۳ هرتز |
| حداکثر بار مفید | ۵۰۰ کیلوگرم |
| نشت جریان مغناطیسی | ≤1 mT |
| ابعاد (L × W × H، غیر بسته بندی شده) | 1۳۳۰×۸۶۰×۱۲۵۰ میلی متر |
| وزن (غیر بسته بندی شده) | 2،500 کیلوگرم |
| نصب | فرش لاستیکی (بالت های لنگر مورد نیاز) |
| پارامتر | ارزش |
|---|---|
| خروجی تقویت کننده | 30 کلووا |
| SNR | >65 دی سی بی |
| ولتاژ خروجی نامی | 120 ورمی |
| ابعاد (L × W × H، غیر بسته بندی شده) | ۸۰۰ × ۹۰۰ × ۲۱۰۰ میلی متر |
| پارامتر | ارزش |
|---|---|
| حجم هوا | 0.46 m3/s |
| قدرت | 7.5 کیلو وات |
| قطر کانال هوا | 200 میلی متر |
| فشار هوا | 8.8 kPa |
| نصب | اتصال به سقف (تا دو خم 90 درجه) ، حداکثر 20 فوت |
- GB/T 31486-2015 ️ الزامات عملکرد الکتریکی و روش های آزمایش برای باتری کششی خودروهای الکتریکی
- UL 1642:2012 ️ استاندارد برای باتری های لیتیوم
- UL 2054:2012 باتری های خانگی و تجاری
- UN38.3 (2012) بخش سوم: پیشنهاد برای حمل و نقل کالاهای خطرناک
- IEC62133-2:2017 ️ الزامات ایمنی برای سلول های ثانویه بسته شده قابل حمل و برای باتری های ساخته شده از آنها برای استفاده در برنامه های کاربردی قابل حمل ️ بخش 2: سیستم های لیتیوم
- IEC 62281:2004
- استاندارد IEC 60068:2007 ️ سلول گالوانیک بخش ۴: الزامات ایمنی باتری های لیتیوم یون
- کار بسیار آرام برای محیط کار راحت
- پایه ماشین با کیفیت بالا برای نصب راحت و عملکرد بدون مشکل
- مدار کنترل دیجیتالی با نمایش فرکانس و تنظیم PID برای افزایش ثبات و قابلیت اطمینان
- از حالت های عملکرد فرکانس پاک کننده و فرکانس ثابت پشتیبانی می کند تا نیازهای مختلف آزمایش را برآورده کند
- طراحی شده برای از بین بردن تداخل میدان الکترومغناطیسی قوی با مدار کنترل
- تنظیمات طولانی مدت زمان کار اجازه می دهد تا محصولات آزمایش شده به مدت آزمایش دقیق و قابل تکرار برسند
سوالات متداول:
سوال1: یک کمپن ساز الکترودینامیک چیست؟
RE: یک شیکر ارتعاش الکترودینامیک یک سیستم تست است که برای شبیه سازی شرایط ارتعاش مورد استفاده قرار می گیرد که محصولات ممکن است در طول حمل و نقل، عملیات یا خدمات تجربه کنند.به طور گسترده ای برای قابلیت اطمینان استفاده می شود، دوام و تست صلاحیت.
س2: چه محصولاتی می توانند آزمایش شوند؟
RE: می تواند برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی،و سایر محصولات نیاز به آزمایش لرزش.
س3: این دستگاه می تواند چه آزمایشاتی را انجام دهد؟
RE: بسته به پیکربندی سیستم، می تواند لرزش سینوس، لرزش تصادفی، آزمایش شوک، جستجوی رزونانس، پاک کردن فرکانس و سایر آزمایشات لرزش قابل برنامه ریزی را انجام دهد.
سوال 4: حداکثر فرکانس آزمایش چیست؟
RE: حداکثر فرکانس بستگی به مدل و پیکربندی دارد. مدل های مختلف شیکر برای نیازهای فرکانس مختلف در دسترس هستند.لطفا محدوده فرکانس مورد نیاز خود را ارائه دهید تا ما بتوانیم یک مدل مناسب را توصیه کنیم.
س5: چگونه مدل درست شیکر را انتخاب کنم؟
عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد آزمایش لرزش مورد نیاز
بر اساس این پارامترها، ما می توانیم یک سیستم شیکر مناسب را توصیه کنیم.
س6: آیا شیکر می تواند هم ارتعاش عمودی و هم ارتعاش افقی داشته باشد؟
RE: بله. بسته به پیکربندی، سیستم می تواند با یک تنظیم تست عمودی، تنظیم تست افقی، یا هر دو عرضه شود.
سوال 7: آیا می تواند آزمایش لرزش تصادفی را انجام دهد؟
RE: بله. یک کنترل کننده لرزش مناسب می تواند برای آزمایش لرزش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
سوال 8: آیا می تواند آزمایش شوک را انجام دهد؟
RE: بله، به شرطی که سیستم تکان دهنده انتخاب شده دارای نیروی کافی، جابجایی و توانایی شتاب برای مشخصات شوک مورد نیاز باشد.
یک لرزش دهنده الکترودینامیک چندین مزیت را برای آزمایش لرزش فرکانس بالا ارائه می دهد:
- محدوده فرکانس گسترده: مناسب برای آزمایش لرزش فرکانس پایین و فرکانس بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان آزمایش را می توان با دقت کنترل کرد.
- پاسخ سریع: سیستم محرک الکترودینامیک به سرعت به سیگنال های کنترل پاسخ می دهد و آن را برای آزمایش لرزش پاک کننده مناسب می کند.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول آزمایش کمک می کند.
- آزمایش قابل برنامه ریزی: پارامترهای آزمایش مانند محدوده فرکانس، نرخ پاک کردن، شتاب و تعداد چرخه ها می توانند به طور خودکار برنامه ریزی شوند.
- مناسب برای آزمایش فرکانس بالا: به ویژه مناسب برای PCB / PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر اجزای الکترونیکی است.
- اتوماسیون بالا: برنامه های تست می توانند به طور خودکار ذخیره و اجرا شوند، بهبود بهره وری تست و تکرار پذیری.
نکات برجسته محصول
تستر ارتعاش الکترومغناطیسی IEC62133 نیروی 30 کیلونیوتن، شتاب 100 گرم و فرکانس 5-2800 هرتز را برای آزمایش باتری افقی و عمودی ارائه می دهد. دارای جابجایی 51 میلی متری، بار 500 کیلوگرمی و عملکرد فوق العاده بی صدا. مطابق با استانداردهای UL، UN38.3 و IEC است. گزینه های سفارشی در دسترس برای تست قابل اعتماد و دقیق.
