تجهیزات تست میز لرزش 20KN 1.8m/s برای لوازم جانبی الکتریکی
جزئیات محصول
| نیروی سینوسی: | 20000 نیوتن | محدوده فرکانس: | 3 هرتز تا 2500 هرتز |
|---|---|---|---|
| سرعت: | 1.8 متر بر ثانیه | مستقیما: | x، y، z |
| شتاب: | 100 گرم | سیم پیچ متحرک: | 30 کیلوگرم |
| بارگذاری کنید: | 300 کیلوگرم | ||
| برجسته کردن |
تجهیزات تست میز ارتعاش 20KN,تجهیزات تست میز ارتعاش 1.8 متر بر ثانیه,دستگاه تست ارتعاش 20KN |
||
توضیحات محصول

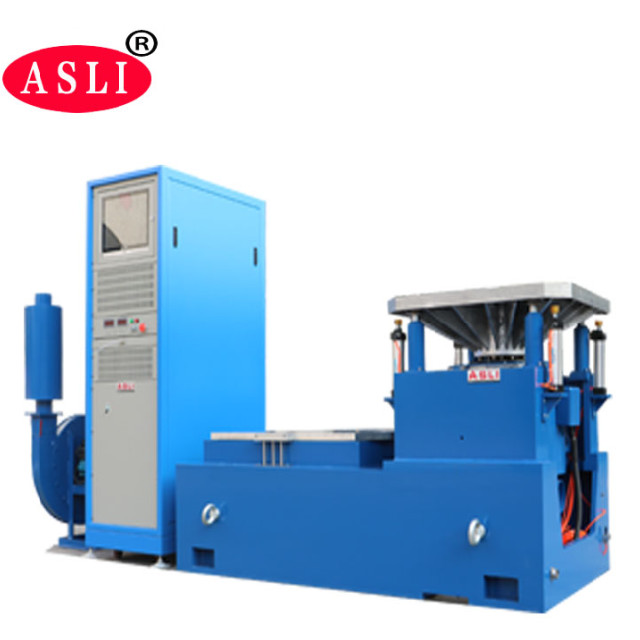

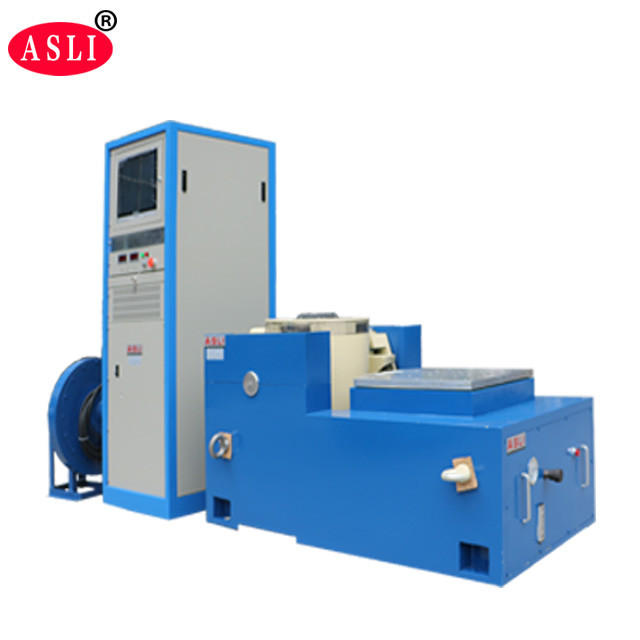

دستگاه تست لرزان الکترودینامیکی دیجیتال ES-20 یک دستگاه تست لرزش با فرکانس بالا است که برای تست دقیق و قابل اعتماد لوازم جانبی و قطعات الکتریکی طراحی شده است. این سیستم که توسط ASLi، شرکتی با 28 سال تجربه در تجهیزات تست محیطی شبیه سازی و دستگاه های تست لرزش و شوک مکانیکی ساخته شده است، یک محصول ستاره است که گواهینامه CE را دریافت کرده است.
ASLi با سابقه طولانی 28 ساله، به توسعه و تولید تجهیزات تست محیطی شبیه سازی، دستگاه های تست لرزش و شوک مکانیکی اختصاص دارد. دستگاه تست لرزش الکترودینامیکی دیجیتال ES-20 و دستگاه تست لرزش با فرکانس بالا محصولات شاخص ما هستند که گواهینامه CE را برای کیفیت و ایمنی دریافت کرده اند.
هر دستگاه برای حمل و نقل ایمن جهانی با دقت بسته بندی می شود: ابتدا فیلم PP اعمال می شود، سپس فوم 10 میلی متری بین دستگاه و جعبه قرار می گیرد و در نهایت یک جعبه تخته سه لا استاندارد صادراتی برای حداکثر محافظت استفاده می شود.
| مدل |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
نامی شتاب (متر بر مجذور ثانیه) |
نامی سرعت (متر بر ثانیه) |
نامی جابجایی (p-p) میلی متر |
حداکثر. بارگذاری (کیلوگرم) |
متحرک کویل (کیلوگرم) |
ابعاد متحرک کویل (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- اسکلت دایره ای پویا با طراحی خوب با فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی را تضمین می کند.
- یاتاقان های غلتکی میله راکر با سختی بدنه مستقیم و جهت دار وارداتی برای ظرفیت بار خارج از مرکز عالی.
- پایه ایزوله ترونیون اختصاص داده شده برای استفاده هورمون، نصب متحرک راحت را ارائه می دهد.
- سیستم پیشرفته جابجایی، قابلیت اطمینان بالای دایره پویا را تضمین می کند.
- طراحی کانال جدید اثر خنک کننده را افزایش می دهد.
- سختی استاتیک و سختی دینامیکی یاتاقان با اثر بادکنک کوچک، ظرفیت میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
| مدل | اندازه میز (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | Φ1200 |

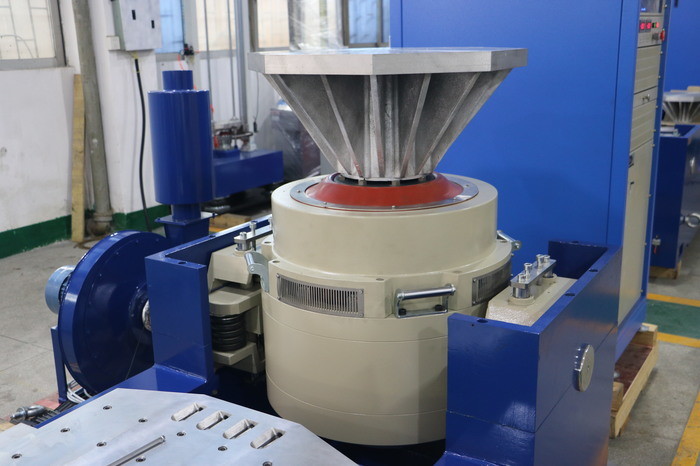

ASLi دستگاه تست لرزش الکترودینامیکی دیجیتال ES-20 و سری دستگاه تست لرزش با فرکانس بالا را با بهره گیری از فناوری های مدرن پیشرفته مانند "ساختار مدار دو مغناطیسی"، "حلقه های عمل خود تولید کننده اسکلت"، "پشتیبانی هوایی"، "یاتاقان های غلتکی و هدایت خطی" و "ایزولاسیون ترونیون" تولید می کند. این سیستم ها می توانند تست های لرزش سینوسی سه محوره X، Y، Z و تست های لرزش تصادفی پهن باند و همچنین تست های پالس کلاسیک (نیم سینوسی، ذوزنقه ای، موج دندان اره ای) و تست های طیف پاسخ شوک را انجام دهند.
این محصولات به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی مورد استفاده قرار می گیرند.
سوالات متداول:
سوال 1: لرزاننده لرزش الکترودینامیکی چیست؟
پاسخ: لرزاننده لرزش الکترودینامیکی یک سیستم تست است که برای شبیه سازی شرایط لرزشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می شود.
سوال 2: چه محصولاتی را می توان تست کرد؟
پاسخ: می توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست لرزش دارند، استفاده کرد.
سوال 3: لرزاننده چه تست های لرزشی را می تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می تواند لرزش سینوسی، لرزش تصادفی، تست شوک، جستجوی رزونانس، جاروب فرکانس و سایر تست های لرزش قابل برنامه ریزی را انجام دهد.
سوال 4: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل های مختلف لرزاننده برای نیازهای فرکانسی مختلف موجود هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
سوال 5: چگونه مدل لرزاننده صحیح را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت لرزش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست لرزش مورد نیاز
بر اساس این پارامترها، ما می توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
سوال 6: آیا لرزاننده می تواند لرزش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
سوال 7: آیا می تواند تست لرزش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر لرزش مناسب می تواند برای تست لرزش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
سوال 8: آیا می تواند تست شوک را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و ظرفیت شتاب برای پروفایل شوک مورد نیاز باشد.
یک لرزاننده لرزش الکترودینامیکی چندین مزیت برای تست لرزش با فرکانس بالا ارائه می دهد:
- محدوده فرکانس وسیع: مناسب برای تست های لرزش فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال های کنترل به سرعت پاسخ می دهد و آن را برای تست های لرزش جاروب مناسب می کند.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول تست کمک می کند.
- تست قابل برنامه ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه ها را می توان به طور خودکار برنامه ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه های تست را می توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
اگر در مورد دستگاه تست لرزش عمودی و افقی سوالی دارید، لطفاً با ما تماس بگیرید. خوشحالیم که به شما کمک کنیم.
