جدول تست ارتعاش دینامیک 2000 هرتز JIS D 1601 Standard
جزئیات محصول
| نیروی ارتعاش: | 20Kn | جهت ارتعاش: | لرزش افقی |
|---|---|---|---|
| برنامه: | خودرو | استفاده: | تست ارتعاش فرکانس بالا |
| استاندارد تست: | MIL STD 810G | قدرت: | AC380V |
| برجسته کردن |
میز تست ارتعاش 2000 هرتز,میز تست ارتعاش JIS D 1601,تجهیزات تست میز ارتعاش 2000 هرتز |
||
توضیحات محصول
سیستم لرزش میز آزمایش ارتعاش پویا 2000 هرتز برای برآورده کردن استاندارد JIS D 1601 طراحی شده است.ارائه آزمایش لرزش فرکانس بالا برای طیف گسترده ای از کاربردهای صنعتی و تحقیقاتی.
| مدل |
رتبه بندی شده سینس قدرت (ن) |
رتبه بندی شده تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
رتبه بندی شده شتاب (m/s2) |
رتبه بندی شده سرعت (m/s) |
رتبه بندی شده جابجایی (p-p) mm |
مکس بارگیری (کیلوگرم) |
حرکت کردن طناب (کیلوگرم) |
ابعاد از حرکت طناب (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ۳۲۰۰ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

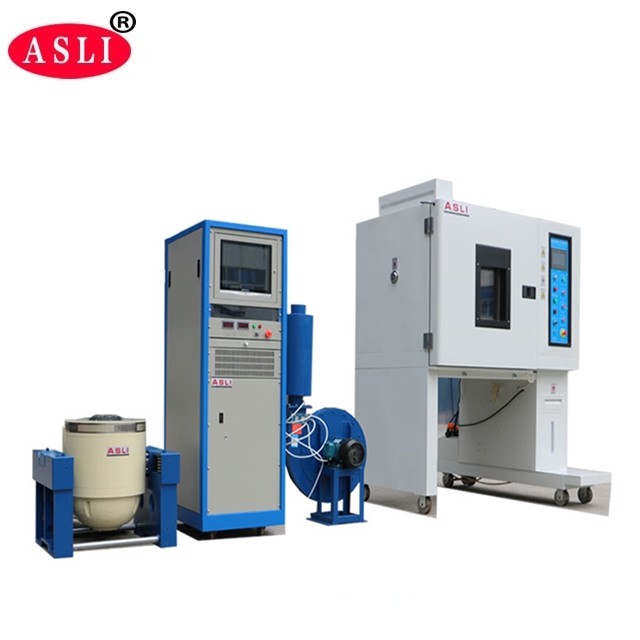

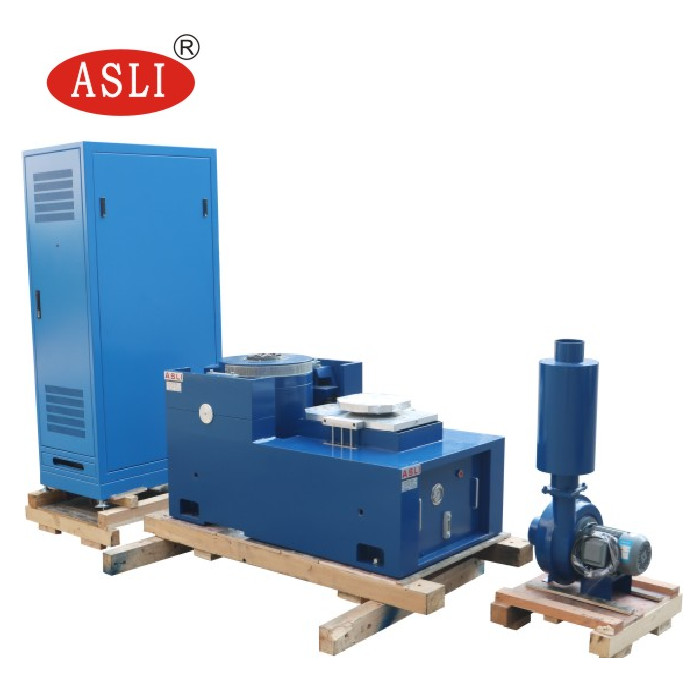

دستگاه آزمایش ارتعاش با فرکانس بالا عمدتاً برای آزمایش های ارتعاش و شوک محیط زیست محصول، غربالگری استرس محیط زیست و آزمایش قابلیت اطمینان استفاده می شود.به صنایع از جمله هوافضا خدمت می کند.این پلت فرم آزمایش با مشخصات مختلف از جمله IEC، MIL-STD، JIS و استانداردهای ASTM مطابقت دارد.
- سیستم تعلیق انعطاف پذیر و راهنمای خط مستقیم ظرفیت حمل قوی، عملکرد هدایت عالی و ثبات بالا.
- کوله هوا با بار مرکزی با سفتی ایستاتیک بالا و سفتی پویایی پایین
- تشخیص سریع خود معاینه و حفاظت از زنجیره
- دستگاه جدا کننده و خنک کننده کوله هوا نیاز به یک پایه خاص را از بین می برد، امواج لرزش را به طور کامل تولید می کند و انتقال لرزش را کاهش می دهد.

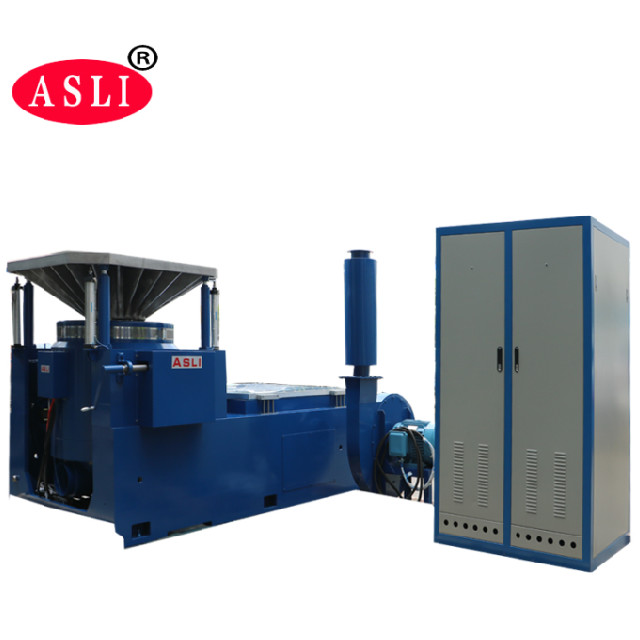

- در دسترس با سیستم های مختلف افقی و عمودی گسترش.
- سازگار با تمام انواع کنترل کننده های ارتعاش
- صندلی بارگیری کوچک سرعت و فرکانس کار بالاتر را امکان پذیر می کند، ظرفیت بارگیری و عملکرد کلی صندلی ماشین را بهبود می بخشد.
- صندلی افقی و صندلی لرزش یک واحد یکپارچه هستند که ساختار خوبی دارند و نصب و تنظیم آنها راحت است.
- مسیر فشار استاتیک با طراحی شکل V مقاوم به شیب و بار گیری تعصب.
- پمپ روغن ساخته شده در ساختار خوب و عملکرد آسان
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 |
5 ¢ 1000 ۵۵۰۰ 5 ¢2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5 ¢ 1000 ۵۵۰۰ 5 ¢2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5 ¢ 1000 ۵۱۰۰ 5 ¢2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
۵۸۰۰ 5 ¢ 1000 ۵۵۰۰ |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5 ¢ 1000 ۵۵۰۰ 5 ¢2000 |
57.7 76.9 86.5 |
طراحی شده برای کاربردهای تست خودرو، این جدول ارتعاش افقی با فرکانس بالا عملکرد دقیق و قابل اعتماد را برای محیط های تست سخت ارائه می دهد.
سوالات متداول:
سوال1: یک کمپن ساز الکترودینامیک چیست؟
RE: یک شیکر ارتعاش الکترودینامیک یک سیستم تست است که برای شبیه سازی شرایط ارتعاش مورد استفاده قرار می گیرد که محصولات ممکن است در طول حمل و نقل، عملیات یا خدمات تجربه کنند.به طور گسترده ای برای قابلیت اطمینان استفاده می شود، دوام و تست صلاحیت.
س2: چه محصولاتی می توانند آزمایش شوند؟
RE: می تواند برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی،و سایر محصولات نیاز به آزمایش لرزش.
س3: این دستگاه می تواند چه آزمایشاتی را انجام دهد؟
RE: بسته به پیکربندی سیستم، می تواند لرزش سینوس، لرزش تصادفی، آزمایش شوک، جستجوی رزونانس، پاک کردن فرکانس و سایر آزمایشات لرزش قابل برنامه ریزی را انجام دهد.
سوال 4: حداکثر فرکانس آزمایش چیست؟
RE: حداکثر فرکانس بستگی به مدل و پیکربندی دارد. مدل های مختلف شیکر برای نیازهای فرکانس مختلف در دسترس هستند.لطفا محدوده فرکانس مورد نیاز خود را ارائه دهید تا ما بتوانیم یک مدل مناسب را توصیه کنیم.
س5: چگونه مدل درست شیکر را انتخاب کنم؟
عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد آزمایش لرزش مورد نیاز
بر اساس این پارامترها، ما می توانیم یک سیستم شیکر مناسب را توصیه کنیم.
س6: آیا شیکر می تواند هم ارتعاش عمودی و هم ارتعاش افقی داشته باشد؟
RE: بله. بسته به پیکربندی، سیستم می تواند با یک تنظیم تست عمودی، تنظیم تست افقی، یا هر دو عرضه شود.
سوال 7: آیا می تواند آزمایش لرزش تصادفی را انجام دهد؟
RE: بله. یک کنترل کننده لرزش مناسب می تواند برای آزمایش لرزش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
سوال 8: آیا می تواند آزمایش شوک را انجام دهد؟
RE: بله، به شرطی که سیستم تکان دهنده انتخاب شده دارای نیروی کافی، جابجایی و توانایی شتاب برای مشخصات شوک مورد نیاز باشد.
یک لرزش دهنده الکترودینامیک چندین مزیت را برای آزمایش لرزش فرکانس بالا ارائه می دهد:
- محدوده فرکانس گسترده: مناسب برای آزمایش لرزش فرکانس پایین و فرکانس بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان آزمایش را می توان با دقت کنترل کرد.
- پاسخ سریع: سیستم محرک الکترودینامیک به سرعت به سیگنال های کنترل پاسخ می دهد و آن را برای آزمایش لرزش پاک کننده مناسب می کند.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول آزمایش کمک می کند.
- آزمایش قابل برنامه ریزی: پارامترهای آزمایش مانند محدوده فرکانس، نرخ پاک کردن، شتاب و تعداد چرخه ها می توانند به طور خودکار برنامه ریزی شوند.
- مناسب برای آزمایش فرکانس بالا: به ویژه مناسب برای PCB / PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر اجزای الکترونیکی است.
- اتوماسیون بالا: برنامه های تست می توانند به طور خودکار ذخیره و اجرا شوند، بهبود بهره وری تست و تکرار پذیری.
