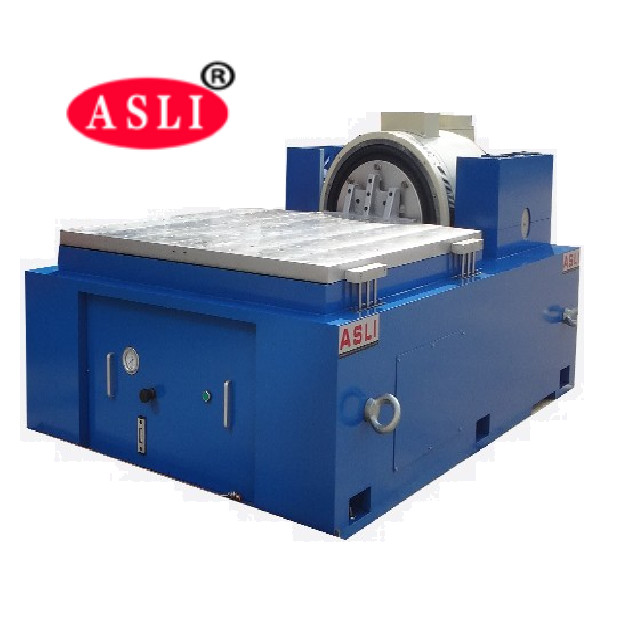

دستگاه تست آزمایشگاه MIL STD 810G Random Electrodynamic Shaker
جزئیات محصول
| نیروی ارتعاش: | 20Kn | جهت ارتعاش: | ارتعاش عمودی + افقی |
|---|---|---|---|
| استاندارد: | MIL STD 810G، MIL STD 810F | حداکثر جابجایی: | 51 میلی متر |
| سرعت: | 1.8 متر بر ثانیه | ضمانت رایگان: | 1 سال یا بیشتر |
| برجسته کردن |
شیکر الکترودینامیکی تصادفی,شیکر الکترودینامیکی MIL STD 810G,دستگاه تست آزمایشگاهی MIL STD 810G |
||
توضیحات محصول
دستگاه لرزاننده الکترودینامیکی تصادفی MIL STD 810G یک دستگاه تست ارتعاش با فرکانس بالا است که برای شبیه سازی محیط های ارتعاش تصادفی با قیمتی مقرون به صرفه طراحی شده است. عملکرد آن با حداکثر شتاب قابل دستیابی در فرکانس های مختلف مشخص می شود که معمولاً بر روی نمودار لگاریتمی-لگاریتمی نمایش داده می شود که در آن محدودیت های جابجایی به صورت یک خط مستقیم با شیب 6 دسی بل بر اکتاو ظاهر می شوند.
حداکثر سطح شتاب دستگاه ارتعاش الکترومغناطیسی توسط حداکثر جریان و بار اعمالی تعیین می شود. در فرکانس های پایین، جابجایی قسمت متحرک محدود می شود و از رسیدن شتاب به سطوح بالا جلوگیری می کند. فرکانس تشدید عنصر متحرک بالاتر از حد بالایی محدوده فرکانس تنظیم می شود تا از عملکرد پایدار اطمینان حاصل شود.
| اندازه میز |
حداکثر. سینوسی نیرو (N) |
حداکثر. تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
حداکثر. (متر بر مجذور ثانیه) سرعت نامی |
حداکثر. جابجایی نامی (p-p) میلی متر |
حداکثر. س6: آیا لرزاننده می تواند ارتعاش عمودی و افقی را انجام دهد؟ (کیلوگرم) |
متحرک کویل (کیلوگرم) ابعاد |
متحرک کویل (میلی متر) |
ES-3 3000 3000 |
|---|---|---|---|---|---|---|---|---|---|
| 3-3500 | 1.6 | 1.6 | 51 | 15 | 12 | VT600 | ES-3a | 3000 | 3000 |
| 3-3500 | 1.6 | 1.6 | 51 | 120 | 12 | 40000 | ES-6 | 6000 | 10000 |
| 3-3500 | 1.6 | 1.6 | 51 | 15 | 12 | VT600 | ES-6a | 6000 | 10000 |
| 3-3500 | 1.6 | 1.6 | 51 | 15 | 12 | Φ450 | ES-10 | 10000 | 10000 |
| 3-3000 | 1.8 | 1.8 | 51 | 15 | 50 | Φ450 | ES-20 | 20000 | 20000 |
| 3-3000 | 1.8 | 1.8 | 51 | 15 | 50 | Φ450 | ES-30 | VT0606 | 30000 |
| 3-2800 | 1.8 | 1.8 | 51 | 15 | 50 | Φ450 | ES-40 | 40000 | وزن (کیلوگرم) |
| 3-2800 | 1.8 | 1.8 | 51 | 15 | 50 | Φ450 | 58 | مدل | وزن (کیلوگرم) |
| 3-2700 | 1.8 | 1.8 | 51 | 15 | 50 | Φ450 | پارامترهای فنی انبساط عمودی | مدل | وزن (کیلوگرم) |
| اندازه میز | VT300 | 10 | 2000 |
|---|---|---|---|
| Φ300 | VT400 | 22 | 2000 |
| Φ400 | VT500 | 22 | 1500 |
| Φ500 | VT600 | 30 | 1000 |
| Φ600 | VT0303 | 15 | 2000 |
| 300×300 | VT0404 | 22 | 1500 |
| 400×400 | VT0505 | 30 | 500 |
| 500×500 | VT0606 | 58 | 350 |
| 600×600 | ویژگی های لرزاننده الکترومغناطیسی | سیستم تعلیق مستحکم و راهنمای حرکت خطی، که ظرفیت حمل قوی، عملکردهای راهنمایی عالی و پایداری بالا را فراهم می کند. | کیسه هوای مرکز بار با سفتی استاتیک بالا و سفتی دینامیکی پایین، که ظرفیت حمل قوی و عملکرد عالی در تغییر دامنه را ارائه می دهد. |
- تشخیص خودکار سریع با قفل ایمنی برای قابلیت اطمینان ایمنی بالا.
- دستگاه ایزولاسیون ضربه کیسه هوا برای سکوی ارتعاش، نیاز به فونداسیون اضافی را از بین می برد و بازتولید عالی امواج ارتعاشی و کاهش انتقال ارتعاش را فراهم می کند.
- سکوی انبساط افقی و عمودی برای کاربردهای مختلف موجود است.
- گارانتی و خدمات
- از تاریخ پذیرش، تجهیزات در طول دوره گارانتی 1 ساله کاملاً رایگان است. این گارانتی شامل خسارات ناشی از بلایای طبیعی، منبع تغذیه غیرعادی، استفاده نادرست یا نگهداری نادرست نمی شود. خریدار باید شرایط نگهداری، استفاده و قوانین نصب را رعایت کند.
- در صورت بروز نقص به دلیل مشکل کیفیت تولید محفظه تست، تامین کننده پرسنل تعمیر و نگهداری را برای انجام تعمیر و نگهداری رایگان طبق زمان تعهد خدمات پس از اطلاع رسانی اعزام خواهد کرد.
سوالات متداول:
س1: لرزاننده ارتعاش الکترودینامیکی چیست؟
پاسخ: لرزاننده ارتعاش الکترودینامیکی یک سیستم تست است که برای شبیه سازی شرایط ارتعاشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می شود.
س2: چه محصولاتی را می توان تست کرد؟
پاسخ: می توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست ارتعاش دارند، استفاده کرد.
س3: لرزاننده چه تست های ارتعاشی را می تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می تواند تست های ارتعاش سینوسی، ارتعاش تصادفی، ضربه، جستجوی رزونانس، جاروب فرکانس و سایر تست های ارتعاش قابل برنامه ریزی را انجام دهد.
س4: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل های مختلف لرزاننده برای نیازهای فرکانسی مختلف موجود است. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
س5: چگونه مدل مناسب لرزاننده را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
حداکثر وزن نمونه
ابعاد نمونه
جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست ارتعاش مورد نیاز
- بر اساس این پارامترها، می توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
- س6: آیا لرزاننده می تواند ارتعاش عمودی و افقی را انجام دهد؟
- پاسخ: بله. بسته به پیکربندی، سیستم می تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
س7: آیا می تواند تست ارتعاش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر ارتعاش مناسب می تواند برای تست ارتعاش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
س8: آیا می تواند تست ضربه را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای ظرفیت نیروی، جابجایی و شتاب کافی برای پروفایل ضربه مورد نیاز باشد.
یک لرزاننده ارتعاش الکترودینامیکی چندین مزیت برای تست ارتعاش با فرکانس بالا ارائه می دهد:
محدوده فرکانس وسیع: مناسب برای تست های ارتعاش با فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می توان به دقت کنترل کرد.
پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال های کنترل به سرعت پاسخ می دهد و آن را برای تست های ارتعاش جاروب مناسب می کند.
- خروجی ارتعاش پایدار: کنترل حلقه بسته به حفظ سطوح ارتعاش پایدار در طول تست کمک می کند.
- تست قابل برنامه ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه ها را می توان به طور خودکار برنامه ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه های تست را می توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
نکات برجسته محصول
تکان دهنده الکترودینامیک تصادفی 20KN سازگار با MIL STD 810G/F با لرزش عمودی + افقی، جابجایی 51 میلی متر، سرعت 1.8 متر بر ثانیه. دارای سیستم تعلیق مقاوم، ایزولاسیون کیسه هوا، راندمان برق کلاس D، قفل ایمنی خود تشخیصی. گارانتی 1 ساله، آموزش در محل، آپشن های توسعه دهنده سفارشی.
