تجهیزات تست آزمایشگاه میز لرزش گیر 3000Hz CE
جزئیات محصول
| نیروی ارتعاش: | سفارشی | جهت ارتعاش: | 3 محور |
|---|---|---|---|
| حالت لرزش: | تصادفی سینوسی | جابجایی: | 25 ~ 100 میلی متر |
| قطر سیم پیچ متحرک: | 150 ~ 870 میلی متر | برنامه: | قطعات خودرو |
| برجسته کردن |
میز لرزش 3000Hz,میز لرزش CE,تجهیزات تست آزمایشگاه CE |
||
توضیحات محصول
سیستم لرزش الکترودینامیکی سری ES محیط‌های لرزش را در شرایط آزمایشگاهی شبیه‌سازی می‌کند و استحکام ضربه و قابلیت اطمینان برنامه‌های مختلف تست لرزش را آزمایش می‌کند. در آزمایشگاه، با کمک سیستم تست لرزش، شبیه‌سازی و بازتولید مدل لرزش سینوسی، تصادفی، جستجو و توقف تشدید، شوک کلاسیک و شبیه‌سازی جاده قابل دستیابی است. این برای تضمین کیفیت محصول و تحقیق و توسعه محصول جدید ضروری است.
| مدل |
نامی سینوسی نیرو (نیوتن) |
نامی تصادفی نیرو (نیوتن) |
فرکانس محدوده (هرتز) |
نامی شتاب (متر بر مجذور ثانیه) |
نامی سرعت (متر بر ثانیه) |
نامی جابجایی (میلی‌متر پیک به پیک) |
حداکثر بارگذاری (کیلوگرم) |
متحرک کویل (کیلوگرم) |
ابعاد متحرک کویل (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

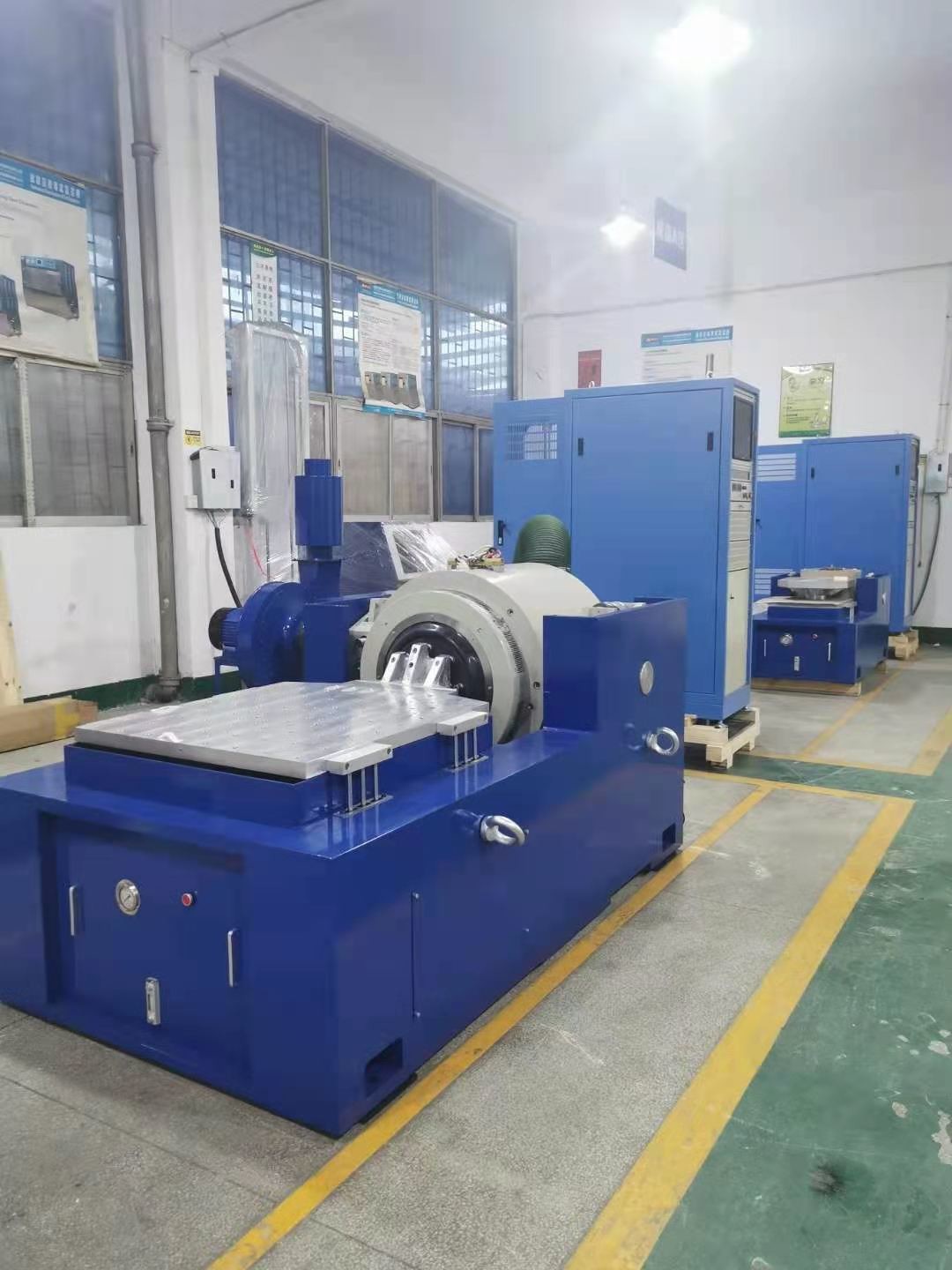

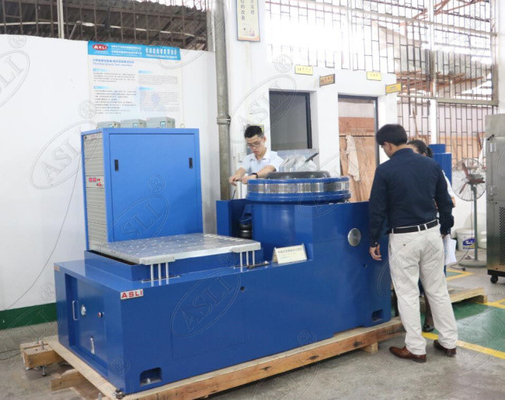

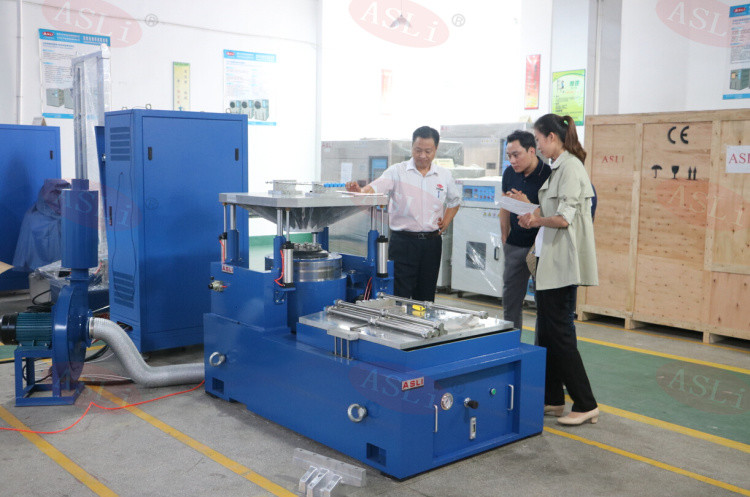

سیستم تست لرزش الکترومغناطیسی سری ES به طور ویژه برای نیاز به عملیات طولانی مدت طراحی شده است. نصب یک پایه مقاوم در برابر لرزش، لرزش عمودی و افقی را امکان پذیر می کند. پلت فرم استاندارد مجهز به دستگاه جداسازی ضربه کیسه هوای با راندمان بالا است که لرزش منتقل شده به ساختمان را به حداقل می رساند و در عین حال در بیشتر موارد نیاز به فونداسیون اضافی را از بین می برد.

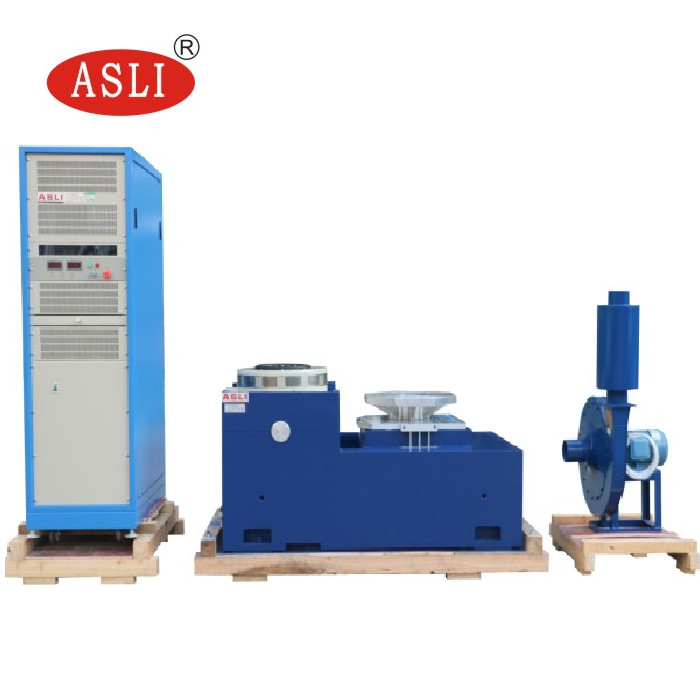

مجموعه کامل سیستم تست لرزش شامل یک لرزاننده، تقویت کننده قدرت و سیستم کنترل اندازه گیری لرزش است. این مطابق با استانداردهای ملی و بین المللی مربوطه (مانند MIL-STD، DIN، ISO، ASTM، IEC، ISTA، GB، GJB، JIB، BS و غیره) برای ارائه پشتیبانی فنی برای ایجاد بازرسی کیفیت محصول است.
سوالات متداول:
س1: لرزاننده لرزش الکترودینامیکی چیست؟
پاسخ: لرزاننده لرزش الکترودینامیکی یک سیستم تست است که برای شبیه‌سازی شرایط لرزشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می‌شود. این به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می‌شود.
س2: چه محصولاتی را می‌توان تست کرد؟
پاسخ: می‌توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری‌ها، قطعات هوافضا، محصولات الکتریکی، بسته‌بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست لرزش دارند، استفاده کرد.
س3: لرزاننده چه تست‌های لرزشی را می‌تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می‌تواند لرزش سینوسی، لرزش تصادفی، تست شوک، جستجوی تشدید، جاروب فرکانس و سایر تست‌های لرزش قابل برنامه‌ریزی را انجام دهد.
س4: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل‌های مختلف لرزاننده برای نیازهای فرکانسی مختلف در دسترس هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
س5: چگونه مدل لرزاننده صحیح را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت لرزش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست لرزش مورد نیاز
بر اساس این پارامترها، می‌توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
س6: آیا لرزاننده می‌تواند لرزش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می‌تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
س7: آیا می‌تواند تست لرزش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترلر لرزش مناسب می‌تواند برای تست لرزش تصادفی، از جمله پروفایل‌های تست مبتنی بر PSD پیکربندی شود.
س8: آیا می‌تواند تست شوک را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و قابلیت شتاب برای پروفایل شوک مورد نیاز باشد.
یک لرزاننده لرزش الکترودینامیکی چندین مزیت برای تست لرزش با فرکانس بالا ارائه می‌دهد:
- محدوده فرکانس وسیع: مناسب برای تست‌های لرزش با فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می‌توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال‌های کنترل به سرعت پاسخ می‌دهد و آن را برای تست‌های لرزش جاروب مناسب می‌سازد.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول تست کمک می‌کند.
- تست قابل برنامه‌ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه‌ها را می‌توان به طور خودکار برنامه‌ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری‌ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه‌های تست را می‌توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
علاوه بر نیمکت‌های تست لرزش، محدوده محصولات ما همچنین شامل موارد زیر است:
- سری تست دما/رطوبت: محفظه تست دما و رطوبت، محفظه پایداری قابل پیاده‌روی، محفظه تست شوک حرارتی، محفظه تست دما و رطوبت UV، محفظه دمای نرخ شیب.
- سری تست پیری: کوره دمای بالا، کوره خشک‌کن خلاء، محفظه تست پیری تهویه هوا، محفظه تست پیری بخار، محفظه تست ازن، تجهیزات تست سوختگی.
- سری تست شبیه‌سازی آب و هوا: محفظه تست اسپری باران، محفظه تست گرد و غبار، محفظه تست پیری لامپ زنون، محفظه تست مقاومت UV.
- سری تست مکانیکی: دستگاه تست لرزش، دستگاه تست سقوط، دستگاه تست ضربه، تست کننده شوک مکانیکی شتاب، و غیره.
نکات برجسته محصول
لرزشگیر 3 محوری CE 3000Hz برای تست قطعات خودرو. حالت های سینوسی / تصادفی، جابجایی 25-100 میلی متر، نیروی قابل تنظیم. مطابق با MIL-STD، ISO، IEC است. ایزوله کارآمد کیسه هوا، بدون نیاز به فونداسیون. ایده آل برای تضمین کیفیت و تحقیق و توسعه.
