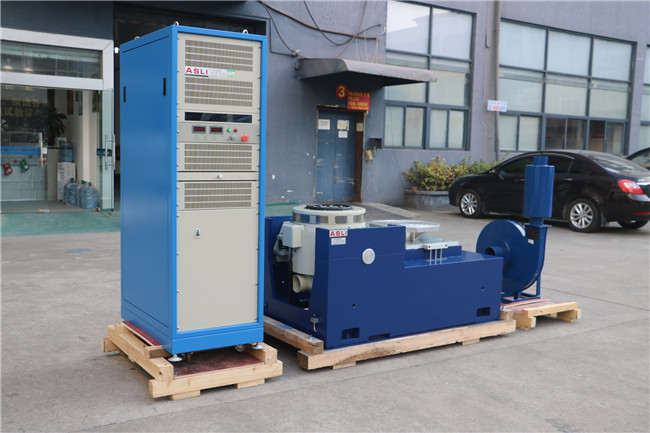

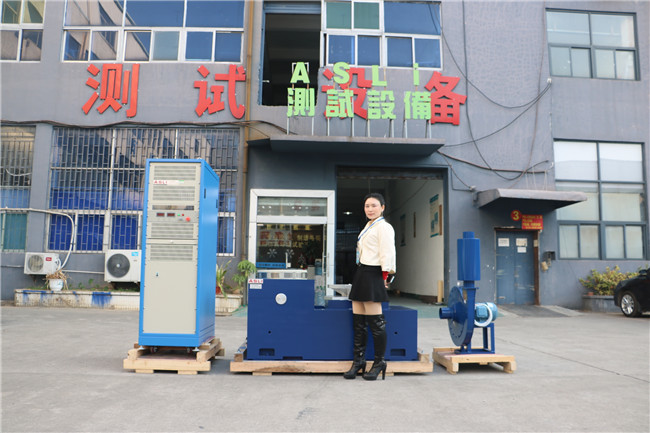

3000kg.F تجهیزات آزمایش ارتعاش تصادفی
جزئیات محصول
| نیروی تصادفی: | 30000 نیوتن | حداکثر سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| حداکثر جابجایی: | 75 میلی متر | جهت ارتعاش: | سه محور |
| برنامه: | آزمایشگاه تست، باتری، قطعات خودرو | استاندارد: | MIL STD 810G |
| برجسته کردن |
3000kg.f تجهیزات آزمایش ارتعاش تصادفی,تجهیزات تست ارتعاش تصادفی CE,دستگاه ارتعاش الکترودینامیکی 3000kg.f |
||
توضیحات محصول

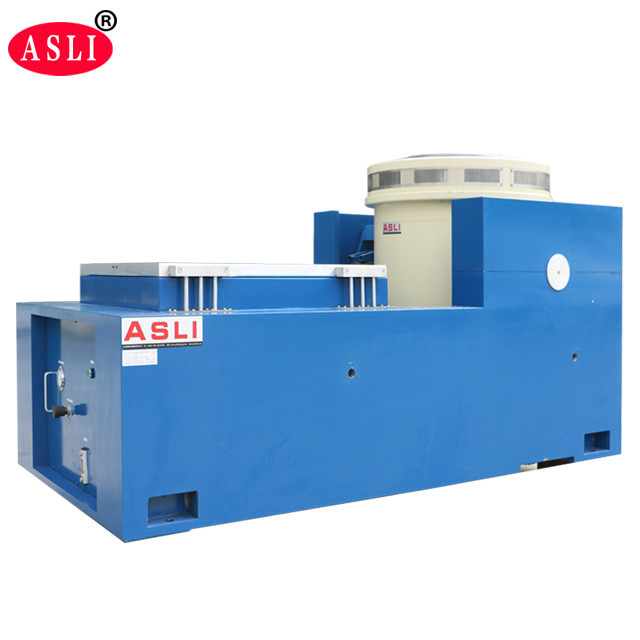

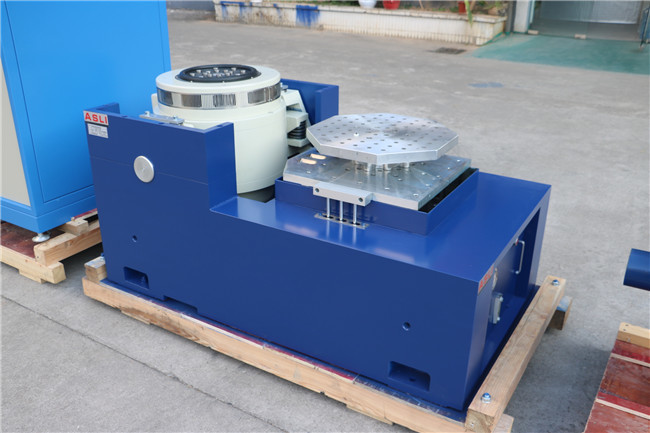

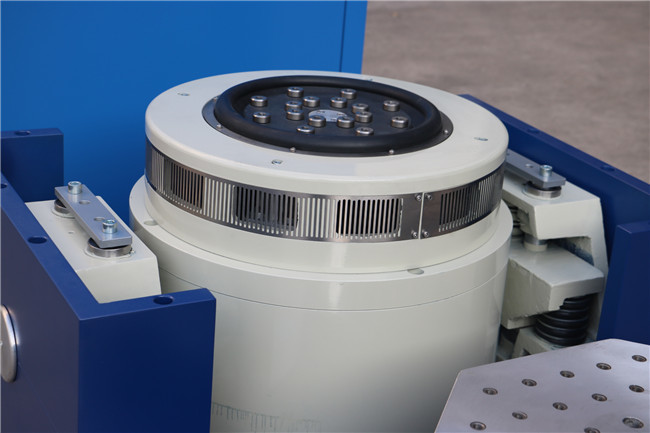

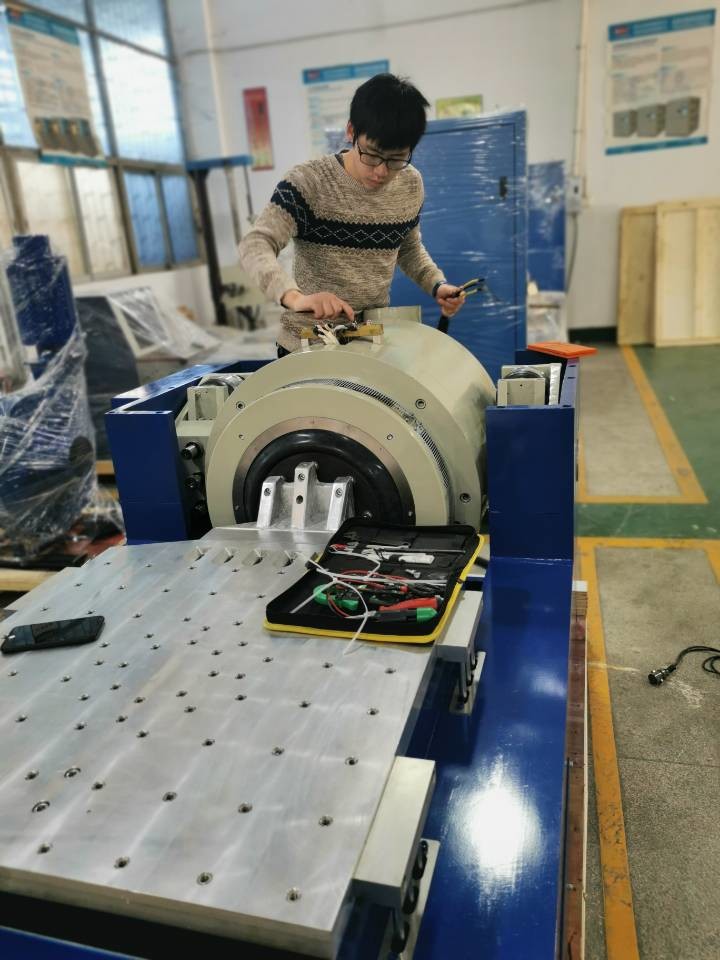

جدول لرزش سری خنک شده با هوا یک سیستم آزمایش لرزش با فرکانس بالا است که برای نمونه های کوچک تا متوسط طراحی شده است.محدوده فرکانس می تواند به 3000 هرتز برسد (مدل 385 می تواند به 5000 هرتز برسد)هر مدل میز لرزش از اجزای پشتیبانی نیمه دایره ای فلزی با تأیید قابل اعتماد در محل استفاده می کند (بورد فیبر کربن برای مدل های 616، 816 و 624) ،همراه با یک پرتگاه خطی با سفتی بالا به عنوان سیستم هدایت کویل متحرک.
| مدل |
رتبه بندی شده قدرت (ن) |
مکس قدرت (ن) |
فرکانس محدوده (هرتز) |
مکس جابجایی (ملی متر) |
مکس شتاب (g) |
مکس سرعت (m/s) |
زره وزن (کیلوگرم) |
مکس بار (کیلوگرم) |
زره قطر (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 5 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ۳۲۰۰ | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
سیستم کنترل و اندازه گیری لرزش عمدتا برای آزمایش لرزش و تجزیه و تحلیل سیگنال طراحی شده است. ویژگی های اصلی سیستم شامل:
- قابلیت آزمایش پاک کننده سینوس
- 1 کانال کنترل و اندازه گیری
- محدوده فرکانس تا 5000 هرتز
- فرکانس پاک کردن، پوشش، دامنه برابر، سرعت برابر، شتاب برابر و حالت شتاب متغیر
- حالت های تجزیه و تحلیل: RMS و فیلتر کردن ردیابی
- حالت فرکانس پاک کردن: لوگرتیمی خطی، پاک کردن مثبت و منفی و فرکانس ثابت
جستجوي ريزانسي:این سیستم می تواند جستجوی موارد رزونانس را با شناسایی نقاط رزونانس تکمیل کند. این عملکرد به کاربران کمک می کند تا نصب محصول، فرآیندهای تولید،و لوازم برای جلوگیری از مشکلات رزونانس.
تابع اقامت:هنگامی که لازم است تا قابلیت اطمینان محصول مورد آزمایش در نقطه رزونانس افزایش یابد، عملکرد سکونت به کاربر اجازه می دهد تا میزان آسیب به نمونه را در نقطه رزونانس ارزیابی کند.زمان اقامت کاملا قابل تنظیم است.
علاوه بر چهار عملکردی که در بالا شرح داده شد، سیستم آزمایش لرزش همچنین می تواند آزمایش لرزش تصادفی و تصادفی سینوساید را انجام دهد.
سوالات متداول:
سوال1: یک کمپن ساز الکترودینامیک چیست؟
RE: یک شیکر ارتعاش الکترودینامیک یک سیستم تست است که برای شبیه سازی شرایط ارتعاش مورد استفاده قرار می گیرد که محصولات ممکن است در طول حمل و نقل، عملیات یا خدمات تجربه کنند.به طور گسترده ای برای قابلیت اطمینان استفاده می شود، دوام و تست صلاحیت.
س2: چه محصولاتی می توانند آزمایش شوند؟
RE: می تواند برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی،و سایر محصولات نیاز به آزمایش لرزش.
س3: این دستگاه می تواند چه آزمایشاتی را انجام دهد؟
RE: بسته به پیکربندی سیستم، می تواند لرزش سینوس، لرزش تصادفی، آزمایش شوک، جستجوی رزونانس، پاک کردن فرکانس و سایر آزمایشات لرزش قابل برنامه ریزی را انجام دهد.
سوال 4: حداکثر فرکانس آزمایش چیست؟
RE: حداکثر فرکانس بستگی به مدل و پیکربندی دارد. مدل های مختلف شیکر برای نیازهای فرکانس مختلف در دسترس هستند.لطفا محدوده فرکانس مورد نیاز خود را ارائه دهید تا ما بتوانیم یک مدل مناسب را توصیه کنیم.
س5: چگونه مدل درست شیکر را انتخاب کنم؟
عوامل اصلی عبارتند از:
- حداکثر وزن نمونه
- ابعاد نمونه
- جهت ارتعاش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد آزمایش لرزش مورد نیاز
بر اساس این پارامترها، ما می توانیم یک سیستم شیکر مناسب را توصیه کنیم.
س6: آیا شیکر می تواند هم ارتعاش عمودی و هم ارتعاش افقی داشته باشد؟
RE: بله. بسته به پیکربندی، سیستم می تواند با یک تنظیم تست عمودی، تنظیم تست افقی، یا هر دو عرضه شود.
سوال 7: آیا می تواند آزمایش لرزش تصادفی را انجام دهد؟
RE: بله. یک کنترل کننده لرزش مناسب می تواند برای آزمایش لرزش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
سوال 8: آیا می تواند آزمایش شوک را انجام دهد؟
RE: بله، به شرطی که سیستم تکان دهنده انتخاب شده دارای نیروی کافی، جابجایی و توانایی شتاب برای مشخصات شوک مورد نیاز باشد.
یک لرزش دهنده الکترودینامیک چندین مزیت را برای آزمایش لرزش فرکانس بالا ارائه می دهد:
- محدوده فرکانس گسترده: مناسب برای آزمایش لرزش فرکانس پایین و فرکانس بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان آزمایش را می توان با دقت کنترل کرد.
- پاسخ سریع: سیستم محرک الکترودینامیک به سرعت به سیگنال های کنترل پاسخ می دهد و آن را برای آزمایش لرزش پاک کننده مناسب می کند.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول آزمایش کمک می کند.
- آزمایش قابل برنامه ریزی: پارامترهای آزمایش مانند محدوده فرکانس، نرخ پاک کردن، شتاب و تعداد چرخه ها می توانند به طور خودکار برنامه ریزی شوند.
- مناسب برای آزمایش فرکانس بالا: به ویژه مناسب برای PCB / PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر اجزای الکترونیکی است.
- اتوماسیون بالا: برنامه های تست می توانند به طور خودکار ذخیره و اجرا شوند، بهبود بهره وری تست و تکرار پذیری.
