سیستم شیکر الکترودینامیکی با فرکانس بالا 3000hz 10000N
جزئیات محصول
| نیروی سینوسی: | 10000 نیوتن | قدرت: | الکترونیکی |
|---|---|---|---|
| جهت ارتعاش: | لرزش افقی | موج ارتعاشی: | سینوسی، تصادفی، شوک |
| سنسور شتاب: | 1 عدد | ورودی: | 1 کانال |
| خروجی: | 1 کانال | فرکانس: | 3 تا 3000 هرتز |
| برجسته کردن |
سیستم شاکر الکترودینامیکی 3000 هرتز,سیستم شاکر الکترودینامیکی 10000N,شیکر ارتعاش با فرکانس بالا 3000 هرتز |
||
توضیحات محصول
سیستم لرزاننده الکترودینامیکی با فرکانس بالا 3000 هرتز و 10000 نیوتن برای کاربردهای تست لرزش سنگین مهندسی شده است. این سیستم ها به طور گسترده در صنایع دفاع ملی، توسعه تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی مورد استفاده قرار می گیرند.
| اندازه میز (میلی متر) |
نامی سینوسی نیرو (N) |
نامی تصادفی نیرو (N) |
فرکانس محدوده (هرتز) |
نامی شتاب (m/s²) |
نامی سرعت (m/s) |
نامی استاندارد تست لرزش مورد نیاز (p-p) میلی متر |
حداکثر. بارگذاری (کیلوگرم) |
متحرک کویل (کیلوگرم) |
ابعاد کویل متحرک (میلی متر) ES-10 |
|---|---|---|---|---|---|---|---|---|---|
| 10000 | 3–3000 | 3–3000 | 1000 | 90 | 51 | 1000 | 14 | Φ240 | ES-20 |
| 20000 | 3–3000 | 3–3000 | 1000 | 90 | 51 | 1000 | 30 | Φ320 | ES-30 |
| 30000 | 3–2800 | 3–2800 | 1000 | 90 | 51 | 1000 | 40 | Φ450 | ویژگی های پایه افقی |
| 40000 | 3–2800 | 3–2800 | 1000 | 90 | 51 | 1000 | 50 | Φ450 | ویژگی های پایه افقی |
| 50000 | 3–2700 | 3–2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | ویژگی های پایه افقی |
| 60000 | 3–2700 | 3–2700 | 1000 | 90 | 51 | 1000 | 60 | Φ450 | ویژگی های پایه افقی |
| 100000 | 3–2500 | 3–2500 | 1000 | 90 | 51 | 1000 | 90 | Φ450 | ویژگی های پایه افقی |
- میز افقی و میز لرزش از نوع یکپارچه هستند و دارای ساختار محکم و نصب و تنظیم راحت می باشند.
- مسیر فشار استاتیک با طراحی V شکل، قابلیت مقاومت در برابر شیب و بارگذاری جانبی را ارائه می دهد.
- پمپ روغن داخلی با ساختار خوش طرح برای کاربری آسان.
- پارامترهای فنی انبساط دهنده افقی
| اندازه میز (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) | LT0303 |
|---|---|---|---|
| 300×300×22 |
300×300×26 300×300×30 5–1000 |
5–1500 5–2000 57.7 |
7.8 9.0 LT0404 |
| 400×400×22 |
400×400×26 400×400×30 5–1000 |
5–1500 5–2000 57.7 |
13.2 16.0 LT0505 |
| 500×500×25 |
500×500×30 500×500×35 5–1000 |
5–1500 5–2000 57.7 |
23.1 27.0 LT0606 |
| 600×600×25 |
600×600×30 600×600×40 5–1000 |
5–1500 5–2000 57.7 |
33.0 45 LT0707 |
| 700×700×25 |
700×700×30 700×700×35 5–800 |
5–1000 5–1500 5–2000 |
44.2 52 LT0808 |
| 800×800×30 |
800×800×40 800×800×45 5–1000 |
5–1500 5–2000 57.7 |

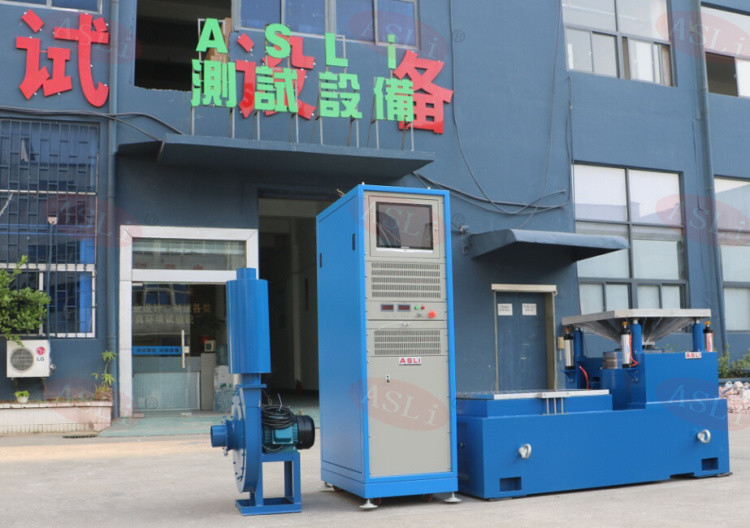

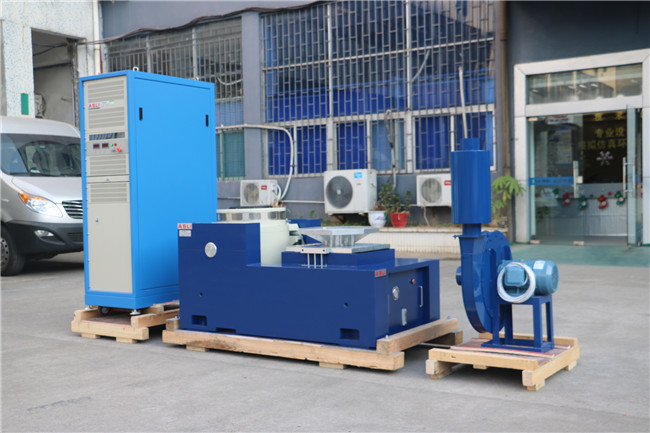

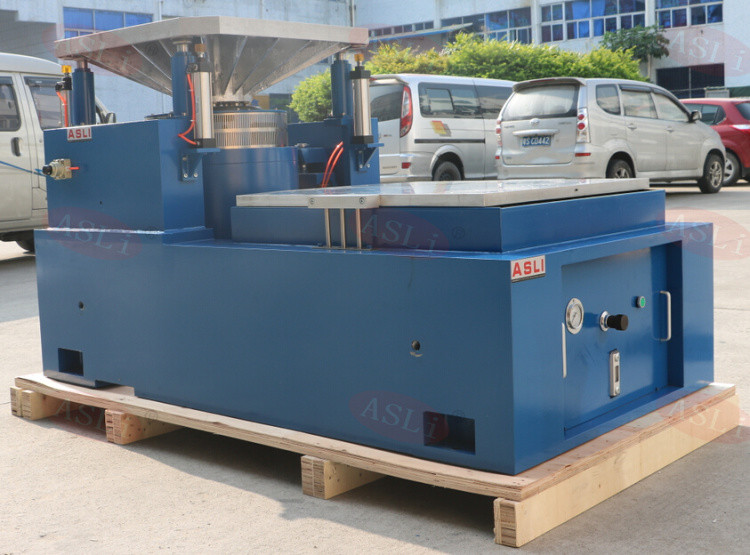

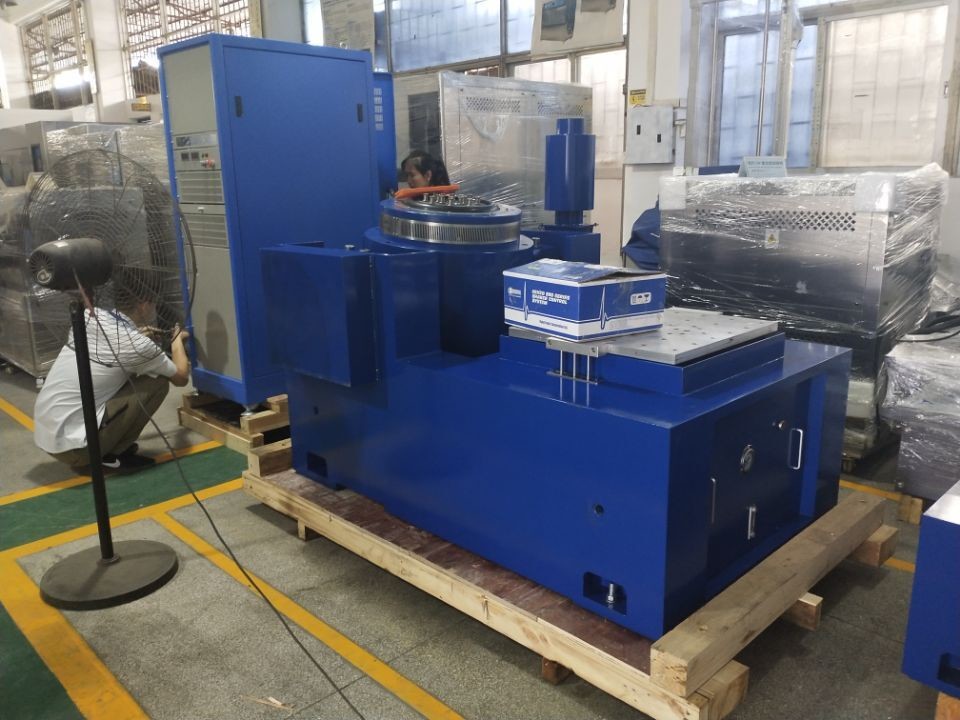

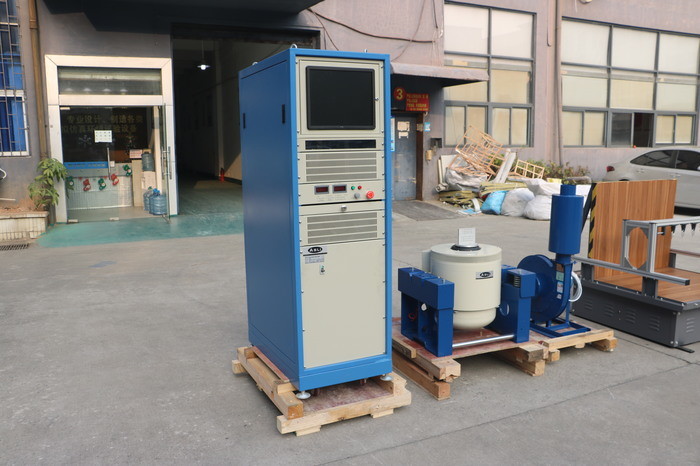

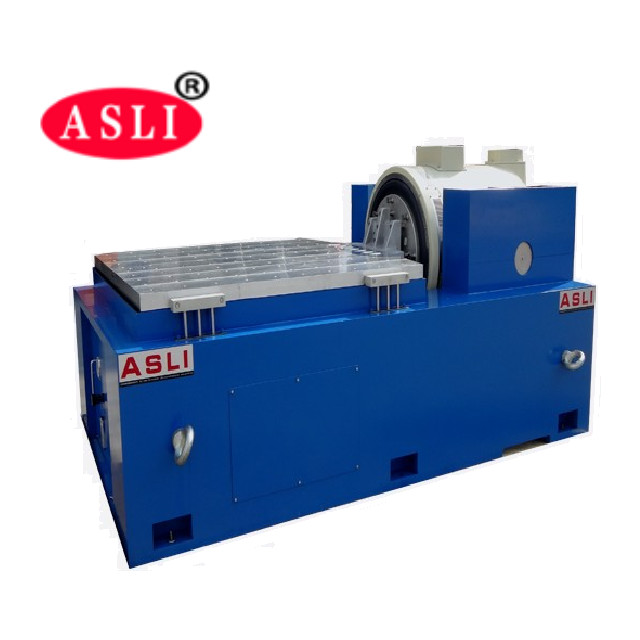

76.9 86.5 تصاویر محصول |
این سیستم می تواند تست های لرزش سینوسی سه محوره X، Y و Z و تست های لرزش تصادفی پهن باند، و همچنین تست های پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندان اره ای) و تست طیف پاسخ ضربه را انجام دهد.
سوالات متداول:
س1: لرزاننده لرزش الکترودینامیکی چیست؟
پاسخ: لرزاننده لرزش الکترودینامیکی یک سیستم تست است که برای شبیه سازی شرایط لرزشی که محصولات ممکن است در طول حمل و نقل، عملیات یا سرویس تجربه کنند، استفاده می شود. این دستگاه به طور گسترده برای تست قابلیت اطمینان، دوام و صلاحیت استفاده می شود.
س2: چه محصولاتی را می توان تست کرد؟
پاسخ: می توان از آن برای قطعات الکترونیکی، قطعات خودرو، باتری ها، قطعات هوافضا، محصولات الکتریکی، بسته بندی، تجهیزات ارتباطی و سایر محصولاتی که نیاز به تست لرزش دارند، استفاده کرد.
س3: لرزاننده چه تست های لرزشی را می تواند انجام دهد؟
پاسخ: بسته به پیکربندی سیستم، می تواند لرزش سینوسی، لرزش تصادفی، تست ضربه، جستجوی رزونانس، جاروب فرکانس و سایر تست های لرزش قابل برنامه ریزی را انجام دهد.
س4: حداکثر فرکانس تست چقدر است؟
پاسخ: حداکثر فرکانس به مدل و پیکربندی بستگی دارد. مدل های مختلف لرزاننده برای نیازهای فرکانسی مختلف در دسترس هستند. لطفاً محدوده فرکانس مورد نیاز خود را ارائه دهید تا بتوانیم مدل مناسبی را توصیه کنیم.
س5: چگونه مدل لرزاننده مناسب را انتخاب کنم؟
پاسخ: عوامل اصلی عبارتند از:
حداکثر وزن نمونه
- ابعاد نمونه
- جهت لرزش مورد نیاز
- محدوده فرکانس
- حداکثر شتاب
- جابجایی
- استاندارد تست لرزش مورد نیاز
- بر اساس این پارامترها، می توانیم یک سیستم لرزاننده مناسب را توصیه کنیم.
س6: آیا لرزاننده می تواند لرزش عمودی و افقی را انجام دهد؟
پاسخ: بله. بسته به پیکربندی، سیستم می تواند با تنظیمات تست عمودی، تنظیمات تست افقی یا هر دو عرضه شود.
س7: آیا می تواند تست لرزش تصادفی را انجام دهد؟
پاسخ: بله. یک کنترل کننده لرزش مناسب می تواند برای تست لرزش تصادفی، از جمله پروفایل های تست مبتنی بر PSD پیکربندی شود.
س8: آیا می تواند تست ضربه را انجام دهد؟
پاسخ: بله، به شرطی که سیستم لرزاننده انتخاب شده دارای نیروی کافی، جابجایی و قابلیت شتاب برای پروفایل ضربه مورد نیاز باشد.
یک لرزاننده لرزش الکترودینامیکی چندین مزیت برای تست لرزش با فرکانس بالا ارائه می دهد:
محدوده فرکانس وسیع: مناسب برای تست های لرزش با فرکانس پایین و بالا، به ویژه برای قطعات الکترونیکی و خودرو.
- دقت کنترل بالا: فرکانس، شتاب، جابجایی، سرعت و مدت زمان تست را می توان به دقت کنترل کرد.
- پاسخ سریع: سیستم درایو الکترودینامیکی به سیگنال های کنترل به سرعت پاسخ می دهد و آن را برای تست های لرزش جاروب مناسب می کند.
- خروجی لرزش پایدار: کنترل حلقه بسته به حفظ سطوح لرزش پایدار در طول تست کمک می کند.
- تست قابل برنامه ریزی: پارامترهای تست مانند محدوده فرکانس، سرعت جاروب، شتاب و تعداد چرخه ها را می توان به طور خودکار برنامه ریزی کرد.
- مناسب برای تست فرکانس بالا: به ویژه برای PCB/PCBA، الکترونیک خودرو، سنسورها، کانکتورها، باتری ها و سایر قطعات الکترونیکی مناسب است.
- اتوماسیون بالا: برنامه های تست را می توان ذخیره و به طور خودکار اجرا کرد و کارایی و تکرارپذیری تست را بهبود بخشید.
نکات برجسته محصول
تکان دهنده الکترودینامیک 10000 نیوتن، سینوسی/تصادفی/شوک 3-3000 هرتز، لرزش افقی. پمپ روغن داخلی، مسیر فشار استاتیک V شکل، مقاوم در برابر شیب و بارگذاری بایاس. ایده آل برای آزمایشات دفاعی، هوافضا، الکترونیک. جداول توسعه دهنده سفارشی موجود است.
