دستگاه تست ارتعاش الکترودینامیکی سه محوره استاندارد ISO16750با بهرهگیری از فناوریهای پیشرفته و تخصصی مدرن مانند 'ساختار مدار دوگانه مغناطیسی'، 'حلقههای عمل کننده اسکلت خودتولید شونده'، 'پشتیبانی هوابرد' و 'بلبرینگهای غلتکی و راهنمای خطی'، 'جداسازی ترونیون'، قادر به انجام تستهای ارتعاش سینوسی در سه محور X، Y، Z و تستهای ارتعاش تصادفی پهنباند است. همچنین میتواند تستهای پالس کلاسیک (نیمسینوسی، ذوزنقه، موج دندانارهای) و تست طیف پاسخ شوک را انجام دهد. این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم الکتریکی، لوازم خانگی و سایر زمینهها مورد استفاده قرار میگیرد.
پس از بررسی استاندارد ISO 16750-3:2023، بخش 4.1.14 تست VIII — خودروی تجاری، کابین جدا شده، میتوان دریافت که نقاط تست باید به شرح زیر باشند:
حداکثر شتاب 21.3 متر بر مجذور ثانیه، فرکانس 10 تا 2000 هرتز
مشخصات
مدل
ES-6
ES-6a
ES-10
ES-20
نیروی سینوسی نامی (N)
6000
6000
10000
20000
محدوده فرکانس (هرتز)
3-3500
3-3500
3-3000
3-3000
شتاب نامی (متر بر مجذور ثانیه)
1000
1000
1000
1000
سرعت نامی (متر بر ثانیه)
1.6
1.6
1.8
1.8
جابجایی نامی (p-p) میلیمتر
25
51
51
51
حداکثر بار (کیلوگرم)
180
250
270
300
کویل متحرک (کیلوگرم)
6.5
12
14
30
ابعاد کویل متحرک (میلیمتر)
Φ230
Φ230
Φ240
Φ320
جهت ارتعاش
ارتعاش عمودی، افقی، عمودی+افقی
برای انبساطدهنده عمودی
میز انبساط عمودی VT و گیرههای مشخص شده، با محاسبه دقیق و طراحی دقیق، برای اطمینان از دستیابی مشتری به بهترین عملکرد مطابق با ساختار ایدهآل، مواد و کیفیت ساخت بالا.
برای انبساطدهنده افقی
دستیابی به شتاب و فرکانس کاری بالاتر در میز بار کم، برای بهبود ظرفیت بارگیری و عملکرد کل میز دستگاه.
میز افقی و میز ارتعاش از نوع یکپارچه، با ساختار ایدهآل، مناسب برای نصب و تنظیم.
مسیر فشار استاتیک، V شکل، با قابلیت مقاومت در برابر شیب و بارگذاری نامتعادل.
پمپ روغن داخلی، ساختار خوب و کاربری آسان.

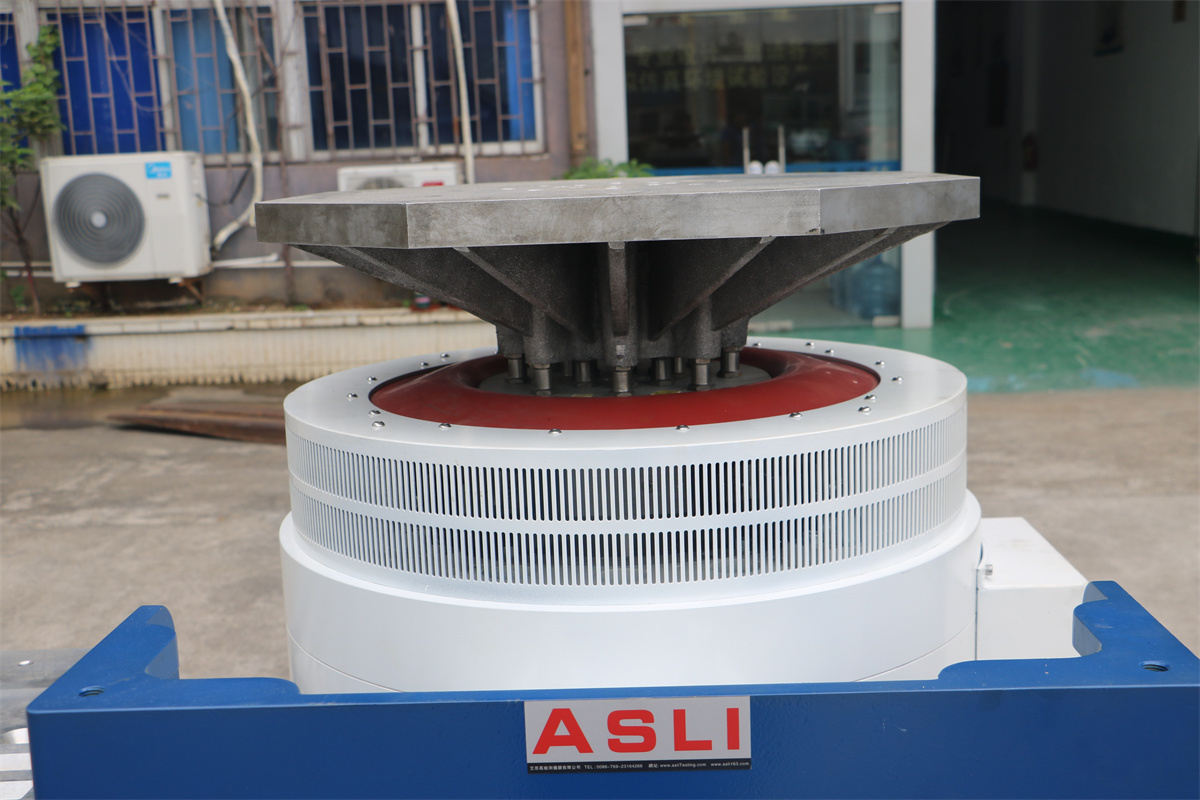

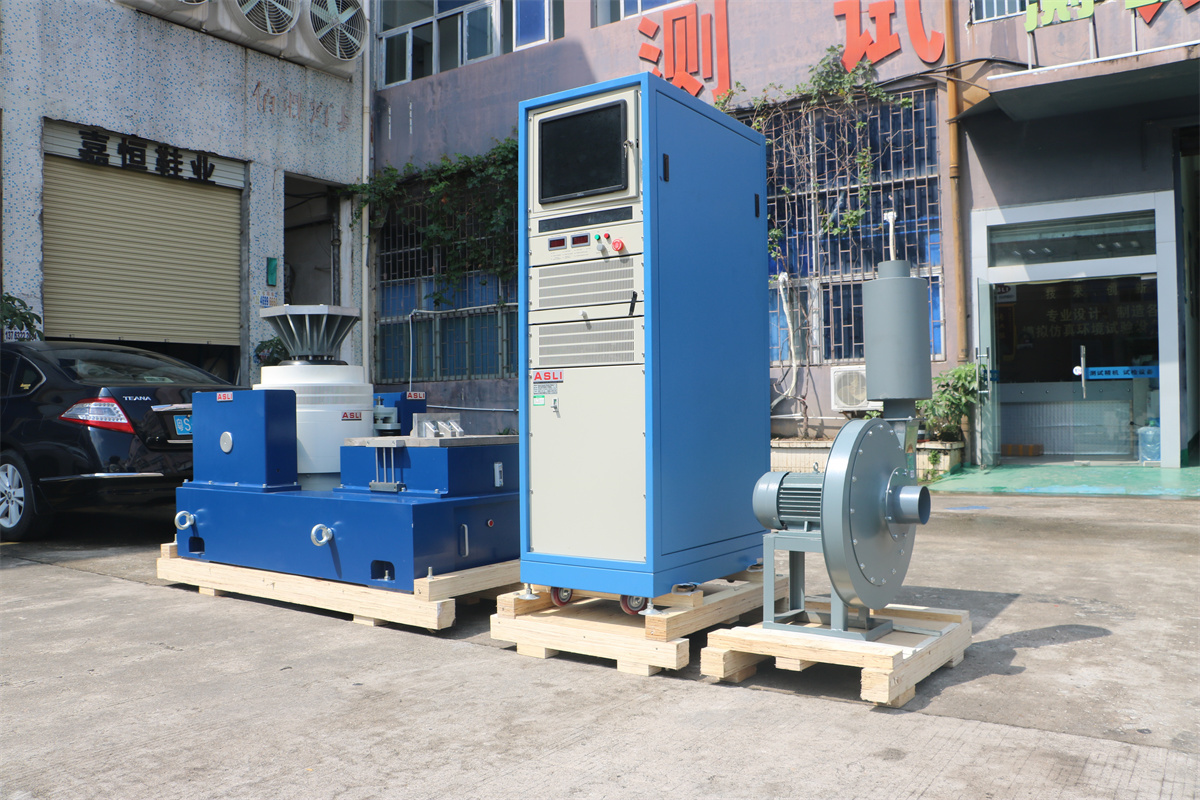

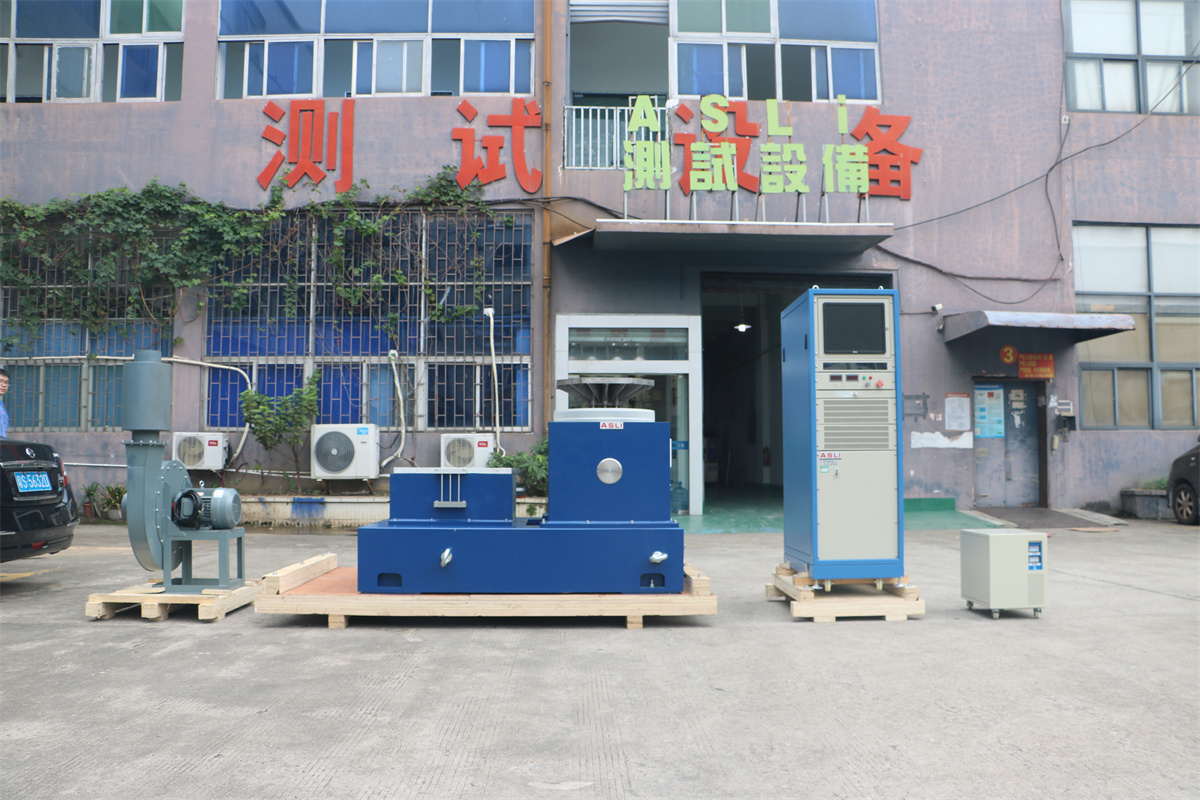

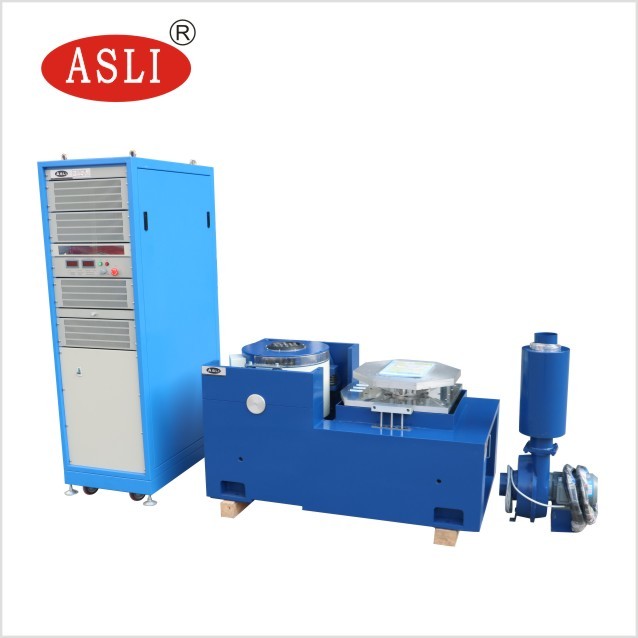

تصاویر برای مرجع شما

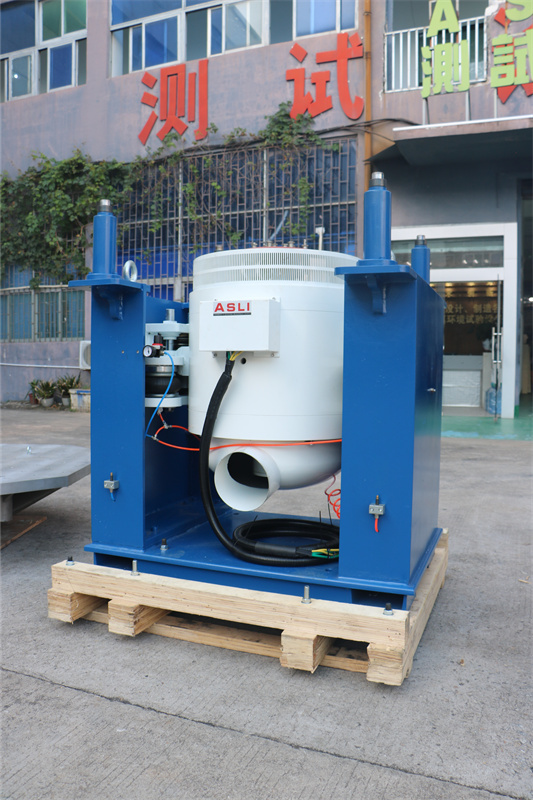

بستهبندی و تحویل
برای اطمینان بهتر از ایمنی کالاهای شما، خدمات بستهبندی حرفهای، سازگار با محیط زیست، راحت و کارآمد ارائه خواهد شد.

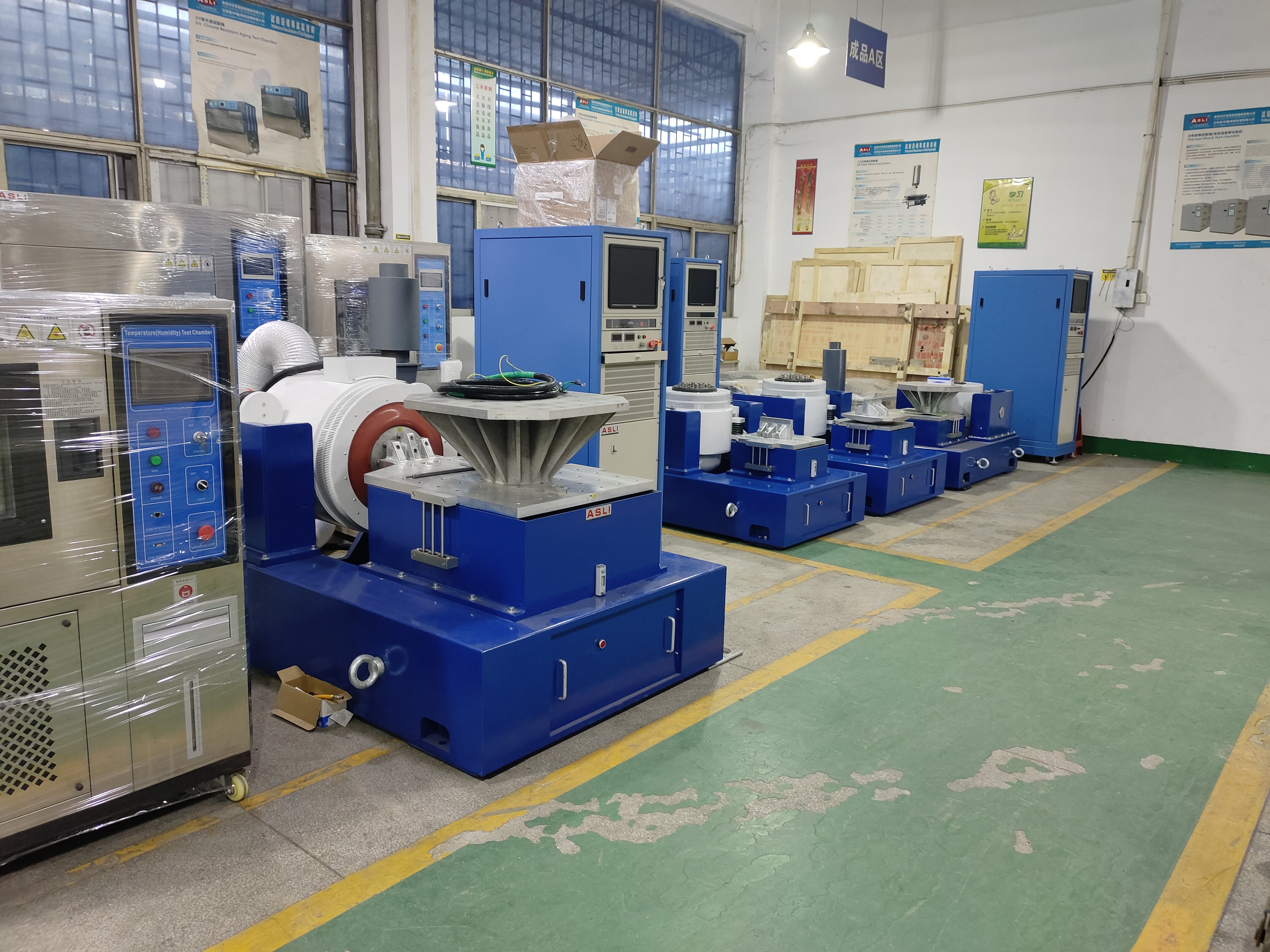

معرفی شرکت
تستر شوک مکانیکی
تستر ارتعاش شبیهساز حمل و نقل
دستگاه تست سقوط
ما یک تولید کننده تجهیزات تست با سابقه طولانی هستیم، در 28 سال گذشته، ما به تجهیزات تست محیطی شبیهسازی شده و دستگاههای تست ارتعاش و شوک مکانیکی اختصاص دادهایم.دستگاه تست ارتعاش الکترودینامیکی سه محوره استاندارد ISO16750محصولات ستاره ما است و ما گواهینامه CE را برای این دستگاه دریافت کردهایم.
