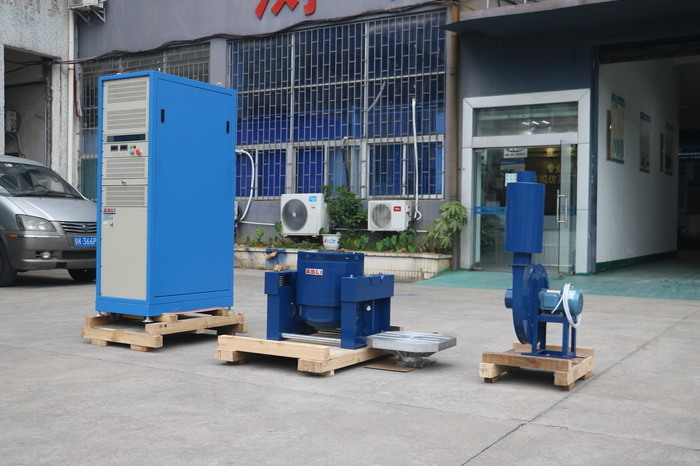

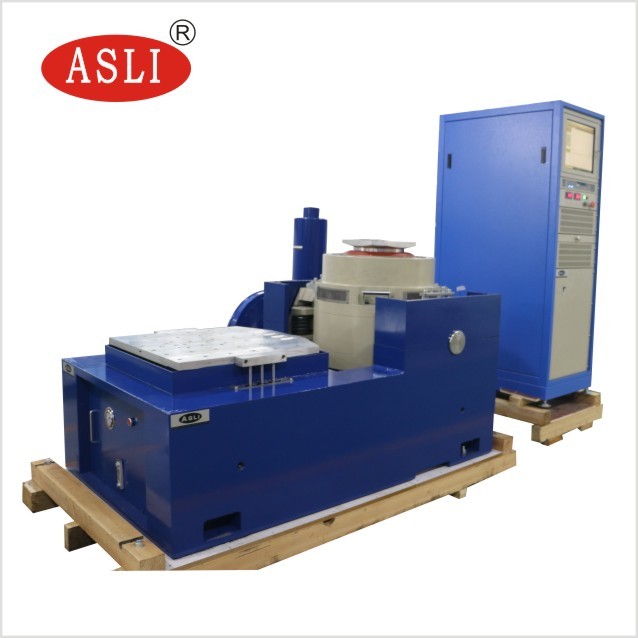

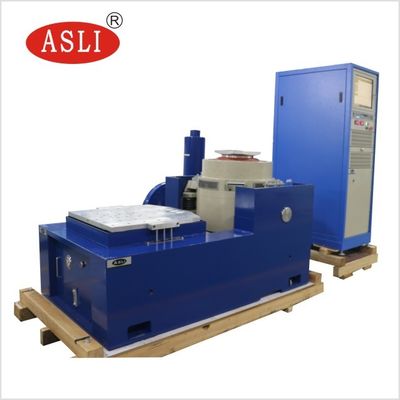

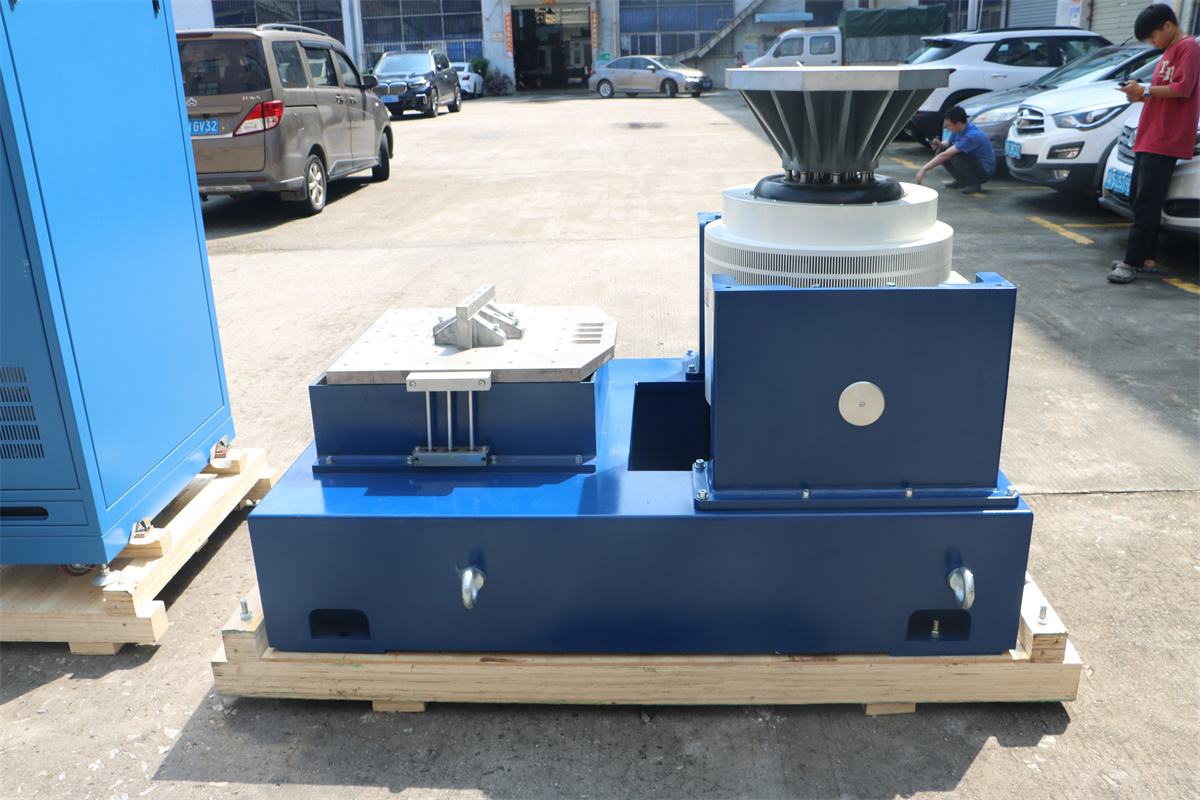

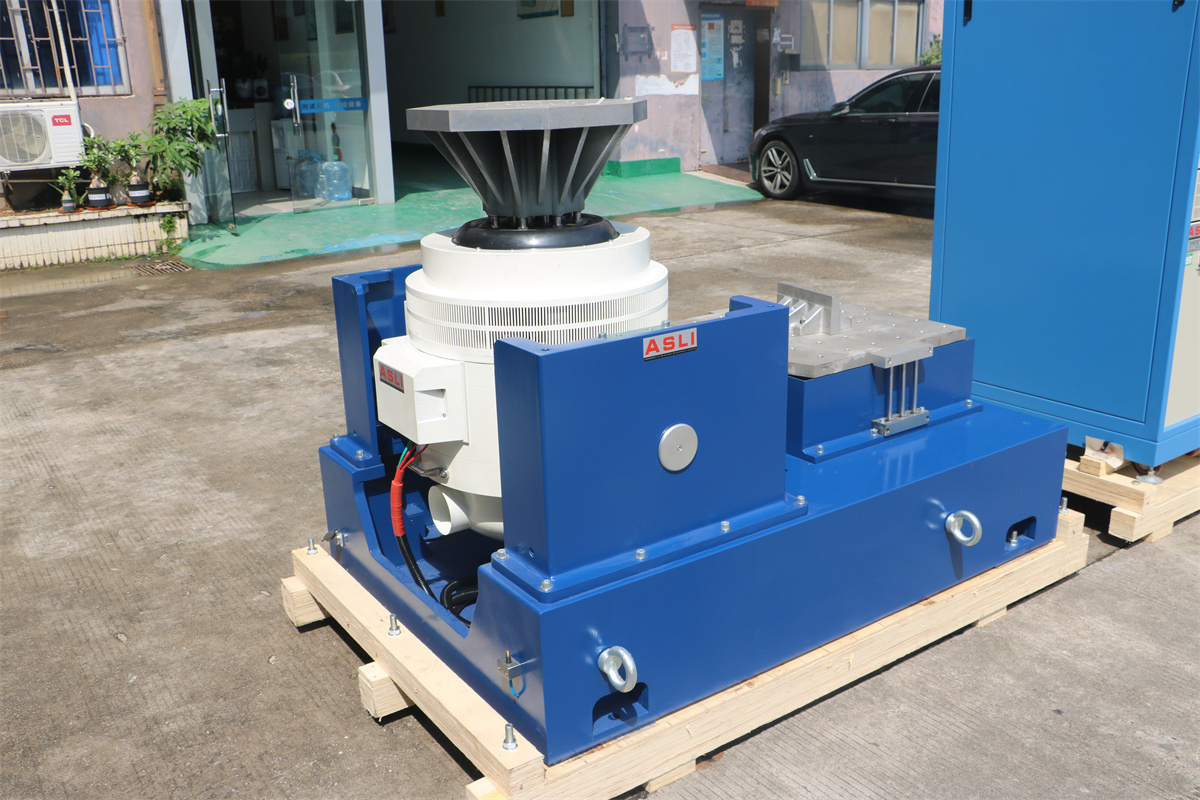

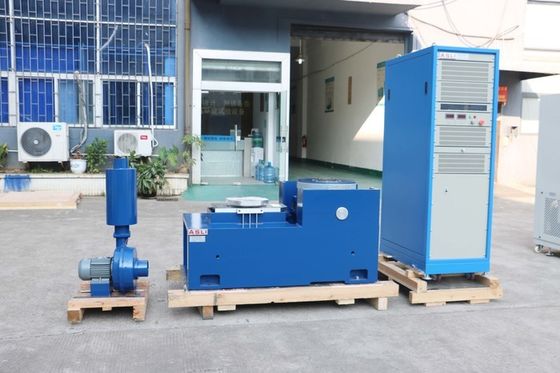

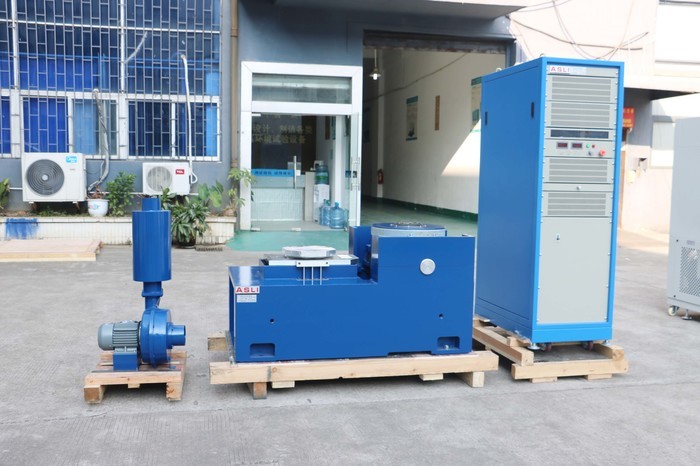

دستگاه تست ارتعاش الکترومغناطیسی با فرکانس بالا و میز افقی برای شبیه سازی حمل و نقل
سیستم تست ارتعاش می تواند استانداردهای تست زیر را برآورده کند:
MIL-STD، DIN، ISO، ASTM، IEC، ISTA، NASA، GB، GJB، JIS، BS و غیره.
کاربرد
دستگاه تست ارتعاش با فرکانس بالا / سیستم لرزاننده عمودی برای استفاده از استاندارد تست IEC ISTA MIL STD، ساختار 'مدار مغناطیسی دوگانه'، 'مدارهای عمل اسکلت خود تولید'، 'پشتیبانی هوابرد' و 'بلبرینگ های غلتکی و هدایت خطی'، 'جداسازی ترانیون' فناوری مدرن پیشرفته و فناوری ویژه را اتخاذ کرده است، می تواند در تست ارتعاش سینوسی سه محوره X، Y، Z و تست ارتعاش تصادفی پهنای باند تکمیل شود، که توسط پالس کلاسیک (نیمه سینوسی) و تست طیف پاسخ ضربه تکمیل می شود. به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.
پارامترهای فنی:
| مشخصات سیستم | |||
| مدل سیستم: | ES- 60 | ||
| محدوده فرکانس: | 3~3500 | ||
| نیروی نامی | سینوسی N | 60000 | |
| تصادفی N | 60000 | ||
| ضربه N | 120000 | ||
| حداکثر شتاب. | سینوسی (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| ضربه (m/s2) | 2000 | ||
| حداکثر سرعت. | سینوسی (m/s2) | 1.8 | |
| ضربه (m/s2) | 1.8 | ||
| حداکثر جابجایی. | حداکثر حرکت mm (p-p) |
51 | |
| سیم پیچ متحرک | 60 کیلوگرم | ||
| ابعاد سیم پیچ متحرک | قطر 40 میلی متر | ||
| اندازه میز عمودی سفارشی | با توجه به تست انتخاب کنید | ||
| اندازه میز افقی اندازه سفارشی | با توجه به تست تنظیم کنید | ||
| حداکثر بار: | 800 کیلوگرم | ||
| نام | میز ارتعاش بسته بندی / تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (p-p)mm | حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
خدمات خارج از کشور:
اگر به اطلاعات بیشتری در مورد دستگاه تست ارتعاش الکترومغناطیسی با فرکانس بالا و میز افقی برای شبیه سازی حمل و نقل نیاز دارید، لطفاً از ارسال درخواست خود دریغ نکنید.
