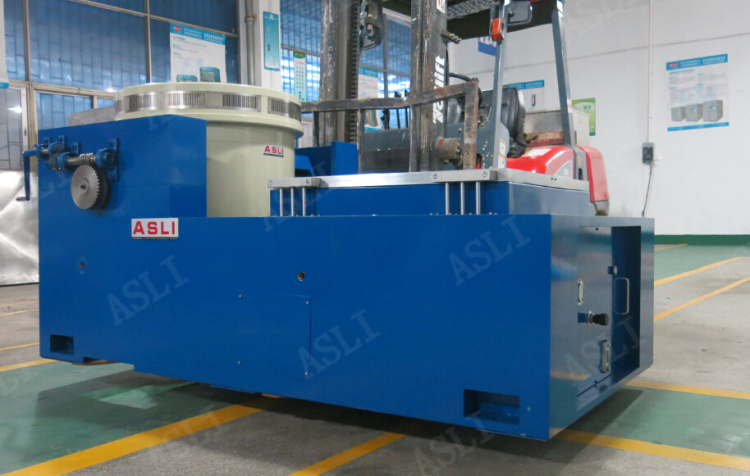

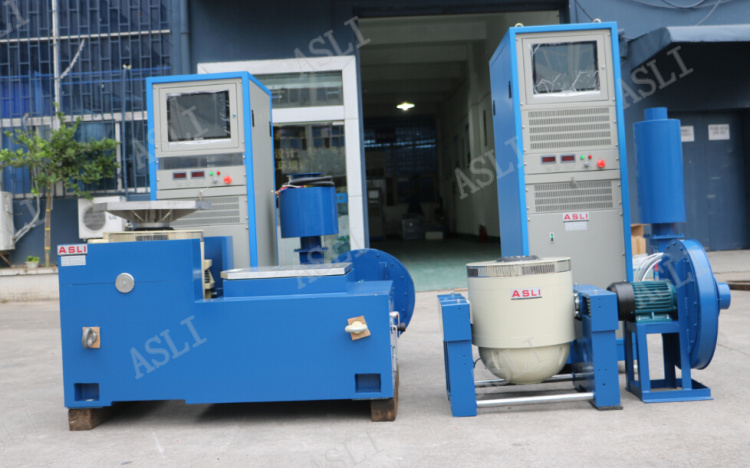

تجهیزات تست لرزش الکترومغناطیسی محور XYZ افقی و عمودی تجهیزات تست لرزش تصادفی
کاربرد
لرزاننده فرکانس بالا از فناوری مدرن پیشرفته و فناوری ویژه 'ساختار مدار دوگانه مغناطیسی'، 'حلقههای عمل اسکلت خودتولید'، 'پشتیبانی هوابرد' و 'بلبرینگهای غلتکی و راهنمای خطی'، 'جداسازی پایه' استفاده میکند و میتواند در تست لرزش سینوسی سه محور X، Y، Z و تستهای لرزش تصادفی پهن باند تکمیل شود. همچنین میتواند تستهای کلاسیک پالس (نیم سینوسی) و تست طیف پاسخ ضربه را انجام دهد. این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم الکتریکی، لوازم خانگی و سایر زمینهها استفاده میشود.
(۱) نیروی نامی: نیروی سینوسی ۱۰۰۰۰ نیوتن؛ نیروی تصادفی ۱۰۰۰۰ نیوتن؛ نیروی ضربه ۲۰۰۰۰ نیوتن؛
(۲) محدوده فرکانس: ۳ هرتز تا ۳۰۰۰ هرتز، فرکانس ثابت، رفت و برگشتی، سینوسی، تصادفی، ضربه
(۳) حالت جاروب فرکانس: خطی، لگاریتمی، رفت و برگشتی، فرکانس ثابت
(۴) تعداد دفعات جاروب فرکانس: ۱ تا ۳۲۷۶۷
(۵) زمان جاروب فرکانس: فرکانس ثابت/تک ۱-۳۶۰۰ دقیقه، منحنیهای جاروب فرکانس قابل نمایش هستند.
(۶) حداکثر شتاب ۱۰۰۰ متر بر مجذور ثانیه۲(بدون بار)
(۷) حداکثر سرعت: ۱.۸ متر بر ثانیه
(۸) حداکثر جابجایی: ۵۱ میلیمتر پیک به پیک (بدون بار)، دو قله
(۹) جابجایی ضربه: ۵۱ میلیمتر
(۱۰) وزن سیمپیچ متحرک: ۱۴ کیلوگرم
(۱۲) موج لرزش: سینوسی، تصادفی، ضربه
(۱۳) قطر سیمپیچ متحرک: Φ۲۴۰ میلیمتر
(۱۴) ابعاد سیستم لرزش: عرض ۱۰۶۰ × ارتفاع ۷۵۰ × عمق ۸۴۵ میلیمتر
(۱۵) وزن سیستم لرزش: ۹۶۰ کیلوگرم

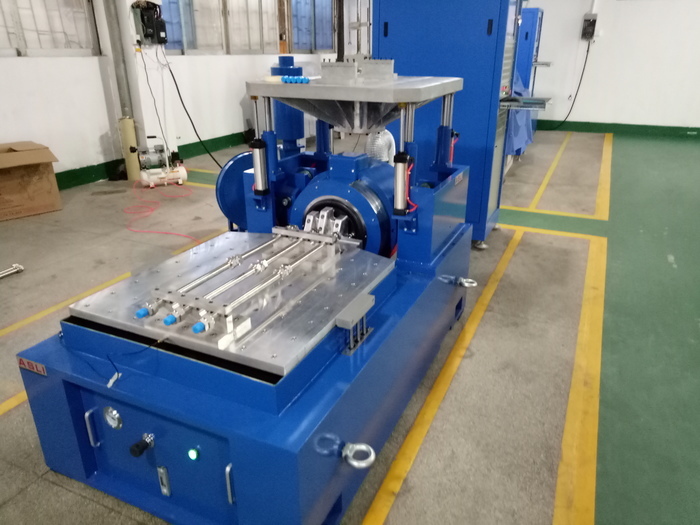

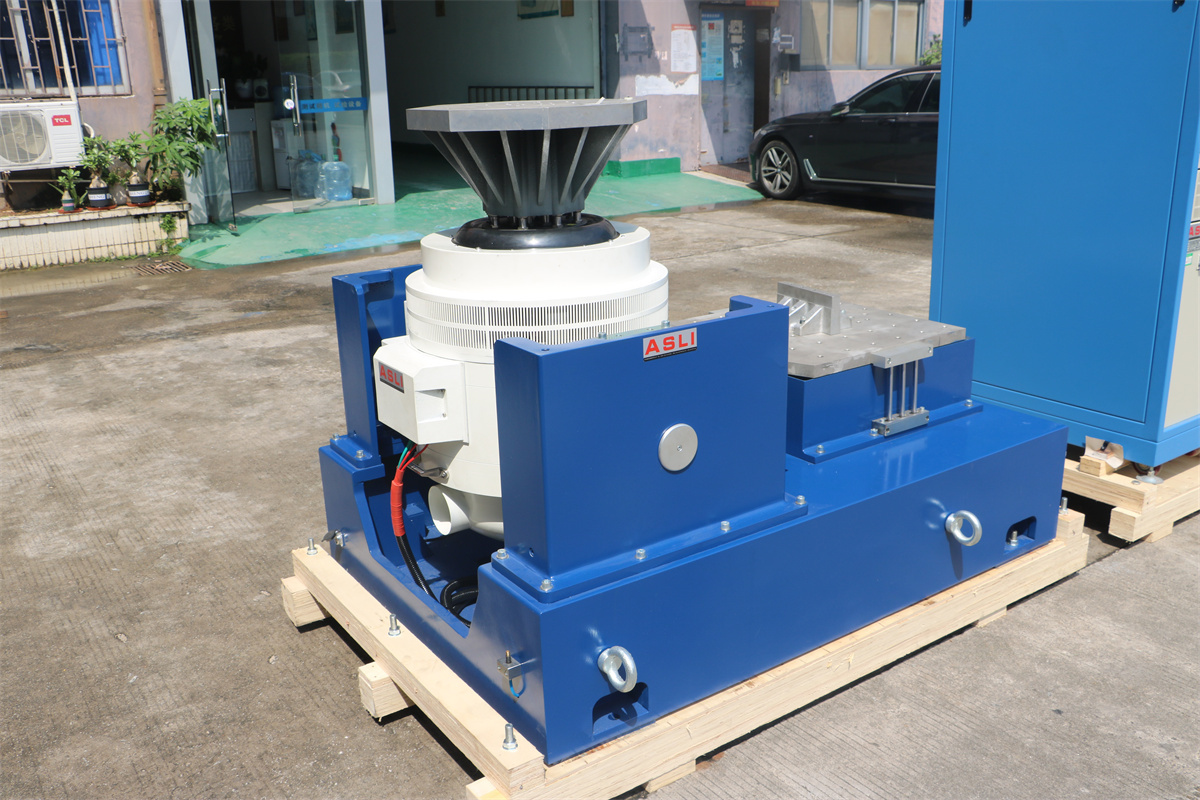

(۱۶) گسترشدهنده عمودی ۶۰۰ میلیمتر * ۶۰۰ میلیمتر و میز لغزنده افقی ۶۰۰ * ۶۰۰ میلیمتر
پارامترهای فنی:
| نام | میز لرزش بستهبندی/تستر میز لرزش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (پیک به پیک) میلیمتر | حداکثر بار (کیلوگرم) | سیمپیچ متحرک (کیلوگرم) | ابعاد سیمپیچ متحرک (میلیمتر) |
| ES-6 | ۶۰۰۰ | ۶۰۰۰ | ۳-۳۵۰۰ | ۱۰۰۰ | ۱.۶ | ۲۵ | ۱۸۰ | ۶.۵ | Φ۲۳۰ |
| ES-6a | ۶۰۰۰ | ۶۰۰۰ | ۳-۳۵۰۰ | ۱۰۰۰ | ۱.۶ | ۵۱ | ۲۵۰ | ۱۲ | Φ۲۳۰ |
| ES-10 | ۱۰۰۰۰ | ۱۰۰۰۰ | ۳-۳۰۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۲۷۰ | ۱۴ | Φ۲۴۰ |
| ES-20 | ۲۰۰۰۰ | ۲۰۰۰۰ | ۳-۳۰۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۳۰۰ | ۳۰ | Φ۳۲۰ |
| ES-30 | ۳۰۰۰۰ | ۳۰۰۰۰ | ۳-۲۸۰۰ | ۱۰۰۰ | ۱.۸ | ۵l | ۴۵۰ | ۴۰ | Φ۴۵۰ |
| ES-40 | ۴۰۰۰۰ | ۴۰۰۰۰ | ۳-۲۸۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۵۰۰ | ۵۰ | Φ۴۵۰ |
| ES-50 | ۵۰۰۰۰ | ۵۰۰۰۰ | ۳-۲۷۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۷۵۰ | ۵۰ | Φ۴۵۰ |
| ES-60 | ۶۰۰۰۰ | ۶۰۰۰۰ | ۳-۲۷۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۷۵۰ | ۶۰ | Φ۴۵۰ |
| ES-100 | ۱۰۰۰۰۰ | ۱۰۰۰۰۰ | ۳-۲۵۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۱۰۰۰ | ۹۰ | Φ۴۵۰ |

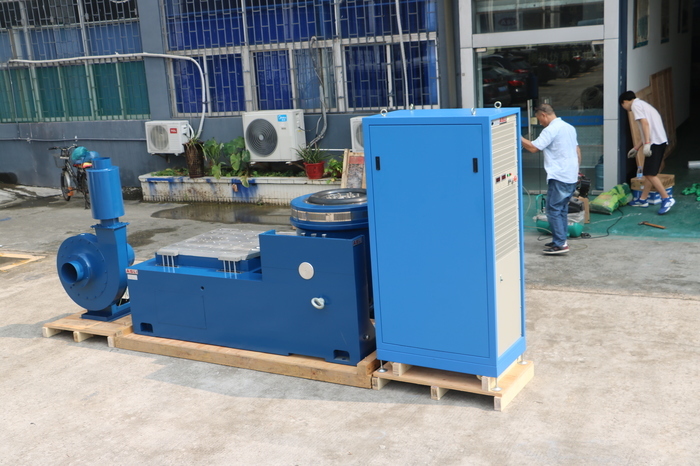

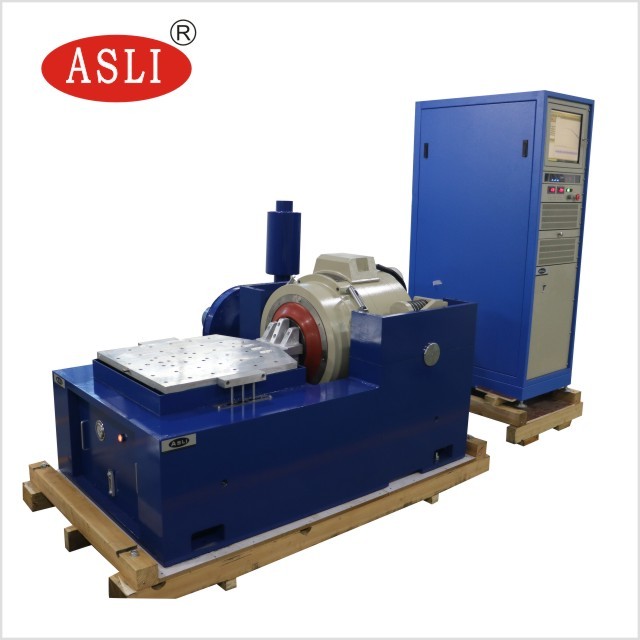

(۱) ژنراتور لرزش ۱ مجموعه
(۲) کنترلر لرزش ۱ مجموعه
(۳) محفظه اتصال ارتباطی ۱ مجموعه
(۴) تقویت کننده قدرت DA-10 ۱ مجموعه
(۵) منبع تغذیه تحریک ۱ عدد
(۷) نرم افزار درایور ۱ مجموعه
(۸) سیستم خنک کننده ۱ مجموعه
(۹) کامپیوتر صنعتی ۱ مجموعه
(۱۰) پرینتر رنگی ۱ مجموعه (اختیاری)
(۱۱) سنسور شتاب (شامل خط خروجی) ۱ عدد
(۱۲) فیکسچر لرزش ۱ مجموعه (اختیاری، بر اساس نمونه تست)
کنترلر لرزش دیجیتال
کنترلر لرزش جدیدترین طراحی شرکت ما است که از معماری سیستم توزیع شده پیشرفته بینالمللی استفاده میکند و هسته آن جدیدترین پردازنده پرسرعت ۳۲ بیتی ممیز شناور سری TMS320 شرکت TI است. گزارش تست به طور خودکار در Word تولید میشود. در طول یا پس از تست، گزارش تست قابل ویرایش است و سپس به صورت خودکار یا دستی تولید میشود.
لطفاً در صورت داشتن هرگونه سوال یا نیاز در مورد تجهیزات تست لرزش الکترومغناطیسی محور XYZ افقی و عمودی تجهیزات تست لرزش تصادفی، با من تماس بگیرید.
