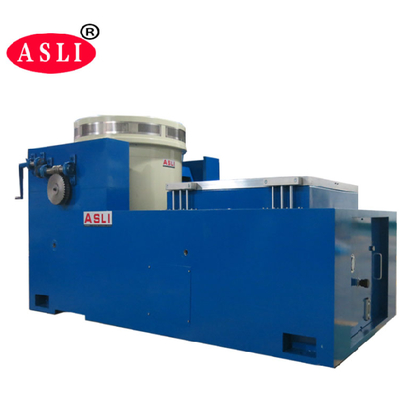

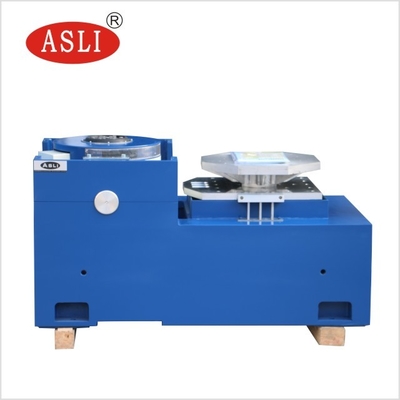

لرزاننده ارتعاشی الکترودینامیکی با فرکانس بالا 3 محوره برای تست ارتعاش قطعات خودرو
High Frequency Vibration Test Stand ES-30.pdf
کاربرد:
هدف از تست ارتعاش چیست؟
تست ارتعاش فرآیندی است که سطوح و الگوهای سیگنال‌های ارتعاش را در یک جزء، ماشین‌آلات یا ساختار نظارت می‌کند تا رویدادهای ارتعاش غیرعادی را تشخیص دهد و وضعیت کلی شیء آزمایش را ارزیابی کند.

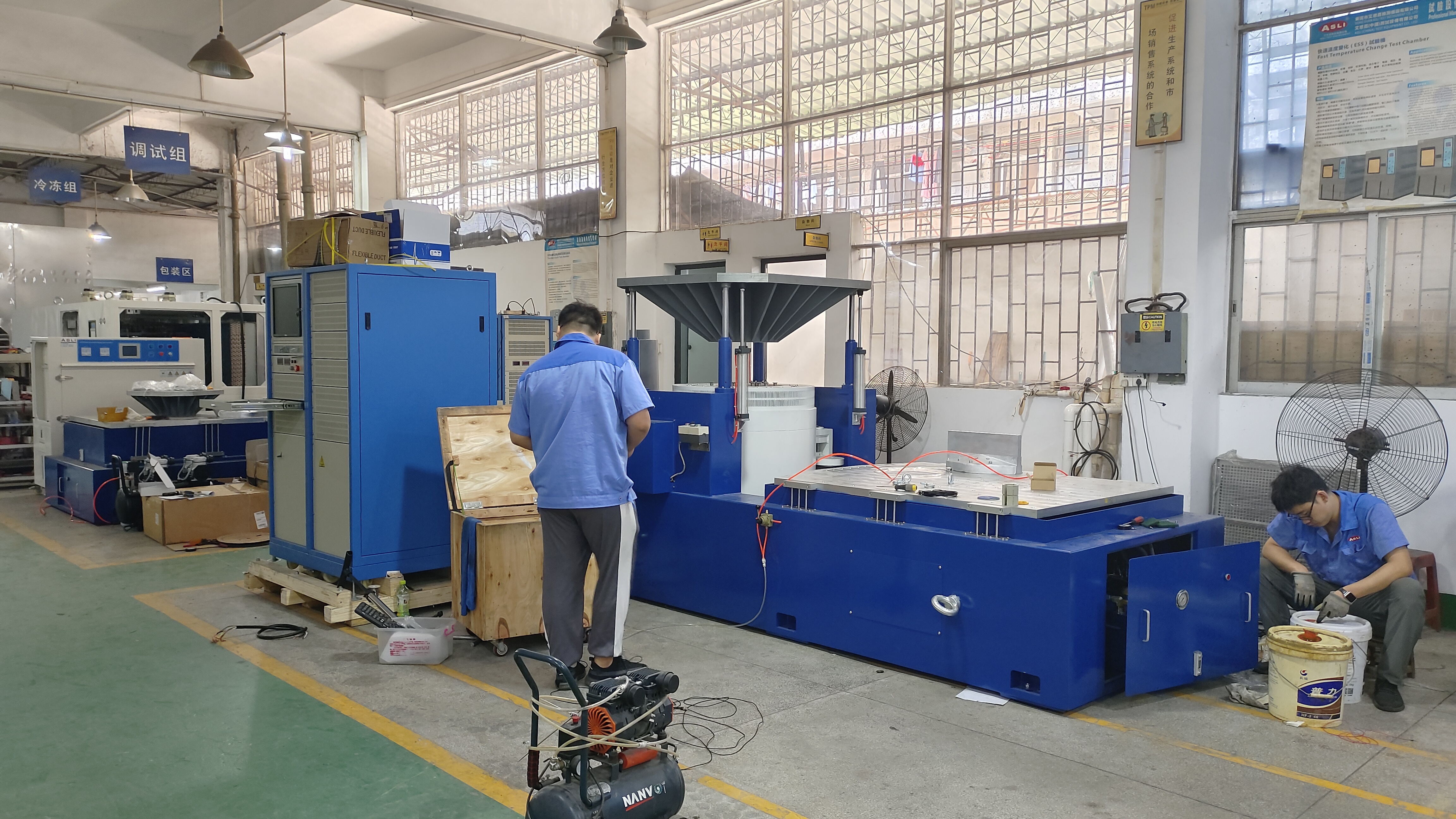

ما تولید کننده میز ارتعاش سه محوره الکترومغناطیسی پرفروش، تستر آزمایشگاهی شوک ارتعاشیهستیم که 'ساختار مدار دو مغناطیسی'، 'مدارهای عمل اسکلت خود تولید'، 'پشتیبانی هوابرد' و 'بلبرینگ‌های غلتکی و راهنمای خطی'، 'جداسازی ترانیون' فناوری مدرن پیشرفته و فناوری ویژه را اتخاذ کرده است، می‌تواند در تست ارتعاش سینوسی سه محوره X، Y، Z و تست‌های ارتعاش تصادفی پهنای باند تکمیل شود، که توسط پالس کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان اره‌ای) و تست طیف پاسخ شوک تکمیل می‌شود. این محصولات به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شود.

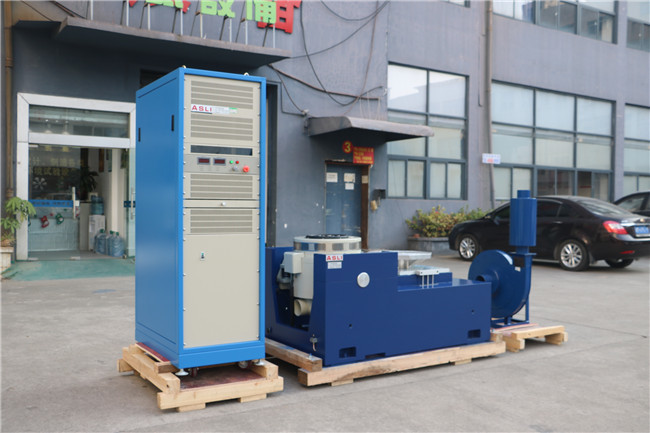

لرزاننده ارتعاشی الکترودینامیکی با فرکانس بالا 3 محورهویژگی ها:
1. اسکلت دایره ای پویا با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. بلبرینگ های غلتکی میله راکر مستقیم و جهت گیری بدنه کامپوزیت وارداتی، ظرفیت بار خارج از مرکز.
4. فونداسیون جداسازی ترانیون اختصاص داده شده به استفاده از هورمون، نصب راحتی.
5. فناوری پیشرفته در اطراف سیستم حرکت می کند تا از قابلیت اطمینان بالای دایره پویا اطمینان حاصل شود.
6. طراحی مجرای جدید و افزایش اثر خنک کننده.
7. سفتی استاتیکی، سفتی دینامیکی بلبرینگ بالون کوچک، افزایش ظرفیت میز ارتعاش، بهبود عملکرد فرکانس پایین.
لرزاننده ارتعاشی الکترودینامیکی پارامترهای فنی:
| مدل |
سینوس نامی نیرو (N) |
تصادفی نامی نیرو (N) |
فرکانس محدوده (هرتز) |
شتاب نامی (متر بر ثانیه2) | سرعت نامی (متر بر ثانیه) |
جابجایی نامی (p-p)mm |
حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد سیم پیچ متحرک (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

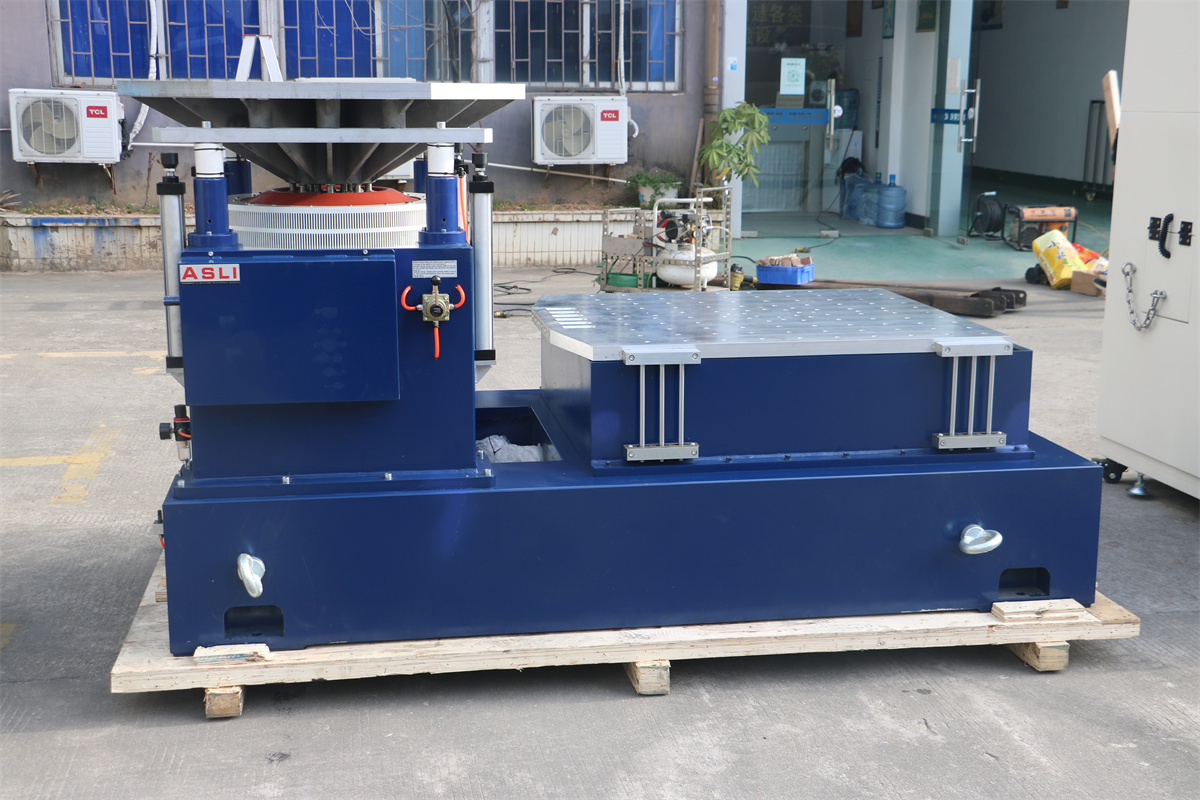

ویژگی های پایه افقی:
1. در داخل نیمکت بارگیری کوچک برای تحقق شتاب و فرکانس کاری بالاتر، برای بهبود ظرفیت بارگیری و عملکرد نیمکت کل دستگاه.
2. نیمکت افقی و نیمکت ارتعاش از نوع یکپارچه هستند، با ساختار عالی، راحتی برای نصب و تنظیم.
3. مسیر فشار استاتیکی، V شکل، با ظرفیت شیب مقاوم و بارگیری بایاس مقاوم.
پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
پارامترهای فنی توسعه دهنده افقی:
| مدل | اندازه نیمکت (mm) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ویژگی های نیمکت عمودی توسعه یافته:
VT نیمکت عمودی توسعه یافته و گیره های مشخص شده، محاسبه دقیق، طراحی دقیق، برای اطمینان از اینکه مشتری بهترین عملکرد را با توجه به ساختار عالی، مواد با کیفیت بالا به دست آورده است
و طرز کار.
پارامترهای فنی توسعه دهنده عمودی:
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه نیمکت |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (نیمکت گرد) | 220 | 350 | Φ1200 |
برای اطلاعات بیشتر در مورد لرزاننده ارتعاشی الکترودینامیکی با فرکانس بالا 3 محوره برای تست ارتعاش قطعات خودرو، با ما تماس بگیرید!
