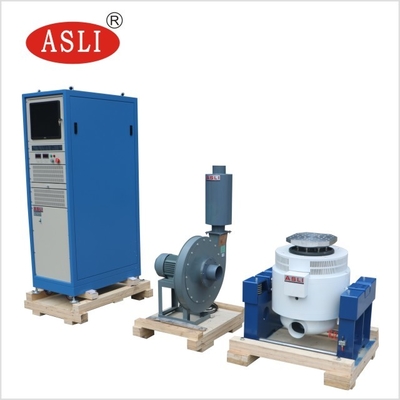

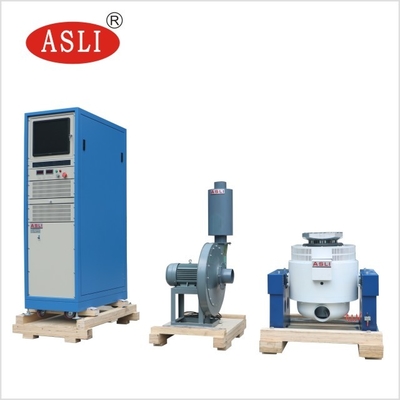

میز لرزاننده (شیکر) ارتعاشی با سیم‌پیچ متحرک ۶.۵ کیلوگرمی برای آزمون با حداکثر بار ۱۸۰ کیلوگرم
برای سیستم آزمون ارتعاش، لطفاً موارد زیر را آماده کرده و درخواست خود را ارسال نمایید، ما به شما در پیشنهاد مدل مناسب کمک خواهیم کرد
شرح نمونه
جرم آزمون نمونه
ابعاد نمونه
پروفایل آزمون در صورت وجود
حداکثر شتاب آزمون
آزمون در جهت‌های X، Y، Z یا فقط در جهت Z
مشخصات مدل در نمایشگر
| مشخصات سیستم | |||
| مدل سیستم: | ES-6A | ||
| محدوده فرکانس: | ۳~۳۵۰۰ | ||
| نیروی نامی | سینوسی (N) | ۶۰۰۰ | |
| تصادفی (N) | ۱۲۰۰۰ | ||
| شوک (N) | ۱۲۰۰۰ | ||
| حداکثر شتاب | سینوسی (m/s2) | ۱۰۰۰ | |
| تصادفی (m/s2 rms) | ۱۰۰۰ | ||
| شوک (m/s2) | ۲۰۰۰ | ||
| حداکثر سرعت | سینوسی (m/s2) | ۱.۶ | |
| شوک (m/s2) | ۱.۶ | ||
| حداکثر جابه‌جایی | حداکثر کورس حرکتی میلی‌متر (p-p) |
۵۱ | |
| سیم‌پیچ متحرک | ۶.۵ کیلوگرم | ||
| ابعاد سیم‌پیچ متحرک | قطر ۲۳۰ میلی‌متر | ||
| حداکثر بار: | ۱۸۰ کیلوگرم | ||
سایر گزینه‌های موجود شیکر ارتعاشی
| مدل |
سینوسی نامی نیرو (N) |
تصادفی نامی نیرو (N) |
فرکانس محدوده (Hz) |
شتاب نامی (m/s2) | سرعت نامی (m/s) |
جابه‌جایی نامی (p-p) میلی‌متر |
حداکثر بارگذاری (Kg) | سیم‌پیچ متحرک (Kg) |
ابعادِ سیم‌پیچ متحرک (mm) |
| ES-1 | ۱۰۰۰ | ۱۰۰۰ | ۳-۳۵۰۰ | ۴۰۰ | ۱.۲ | ۲۵ | ۷۰ | ۲.۵ | Φ150 |
| ES-2 | ۲۰۰۰ | ۲۰۰۰ | ۳-۳۵۰۰ | ۸۰۰ | ۱.۶ | ۲۵ | ۷۰ | ۲.۵ | Φ150 |
| ES-2a | ۲۰۰۰ | ۲۰۰۰ | ۳-۳۵۰۰ | ۳۰۰ | ۱.۶ | ۴۰ | ۷۰ | ۸ | Φ230 |
| ES-3 | ۳۰۰۰ | ۳۰۰۰ | ۳-۳۵۰۰ | ۱۰۰۰ | ۱.۶ | ۲۵ | ۱۰۰ | ۳.۵ | Φ150 |
| ES-3a | ۳۰۰۰ | ۳۰۰۰ | ۳-۳۵۰۰ | ۴۰۰ | ۱.۶ | ۴۰ | ۱۲۰ | ۹ | Φ230 |
| ES-6 | ۶۰۰۰ | ۶۰۰۰ | ۳-۳۵۰۰ | ۱۰۰۰ | ۱.۶ | ۲۵ | ۱۸۰ | ۶.۵ | Φ230 |
| ES-6a | ۶۰۰۰ | ۶۰۰۰ | ۳-۳۵۰۰ | ۱۰۰۰ | ۱.۶ | ۵۱ | ۲۵۰ | ۱۲ | Φ230 |
| ES-10 | ۱۰۰۰۰ | ۱۰۰۰۰ | ۳-۳۰۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۲۷۰ | ۱۴ | Φ240 |
| ES-20 | ۲۰۰۰۰ | ۲۰۰۰۰ | ۳-۳۰۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۳۰۰ | ۳۰ | Φ320 |
| ES-30 | ۳۰۰۰۰ | ۳۰۰۰۰ | ۳-۲۸۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۴۵۰ | ۴۰ | Φ450 |
| ES-40 | ۴۰۰۰۰ | ۴۰۰۰۰ | ۳-۲۸۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۵۰۰ | ۵۰ | Φ450 |
| ES-50 | ۵۰۰۰۰ | ۵۰۰۰۰ | ۳-۲۷۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۷۵۰ | ۵۰ | Φ450 |
| ES-60 | ۶۰۰۰۰ | ۶۰۰۰۰ | ۳-۲۷۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۷۵۰ | ۶۰ | Φ450 |
| ES-100 | ۱۰۰۰۰۰ | ۱۰۰۰۰۰ | ۳-۲۵۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۱۰۰۰ | ۹۰ | Φ450 |
| ES-120 | ۱۲۰۰۰۰ | ۱۲۰۰۰۰ | ۳-۲۲۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۱۱۰۰ | ۹۰ | Φ500 |
| ES-160 | ۱۶۰۰۰۰ | ۱۶۰۰۰۰ | ۳-۲۱۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۱۵۰۰ | ۱۵۰ | Φ600 |
| ES-200 | ۲۰۰۰۰۰ | ۲۰۰۰۰۰ | ۳-۲۰۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۲۵۰۰ | ۲۰۰ | Φ650 |
| ES-350 | ۳۵۰۰۰۰ | ۳۵۰۰۰۰ | ۳-۱۷۰۰ | ۱۰۰۰ | ۱.۸ | ۵۱ | ۴۵۰۰ | ۳۰۰ | Φ870 |
نمونه ارتعاش برای آزمون تصادفی
ویژگی‌ها:
۱. اسکلت دایره دینامیکی با طراحی مناسب، با فرکانس تشدید محوری مرحله بالاتر.
۲. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
۳. بلبرینگ‌های غلتکی میله اهرمی مستقیم و هدایت‌یافته با بدنه کامپوزیت با صلبیت جهت‌دار، ظرفیت بار خارج از مرکز.
۴. پایه ایزولاسیون ترانیون برای استفاده ویژه، راحتی در نصب و جابه‌جایی.
۵. فناوری پیشرفته حرکت در سراسر سیستم برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
۶. طراحی جدید مجرا و افزایش اثر خنک‌کنندگی.
۷. صلبیت استاتیکی و صلبیت دینامیکی بالشتک کوچک بلبرینگ، افزایش ظرفیت میز ارتعاش و بهبود عملکرد در فرکانس پایین.
پارامترهای فنی میز ارتعاش افقی (آزمون محورهای X و Y)

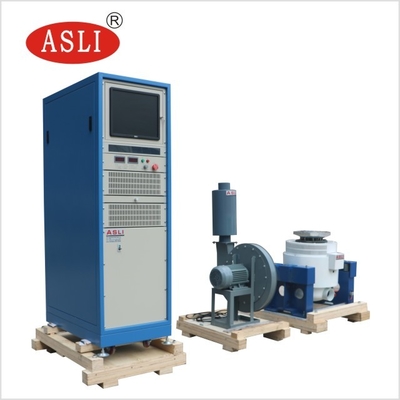

تصاویر جهت مرجع:
مراجع بیشتر:
برای کسب اطلاعات بیشتر درباره میز لرزاننده ارتعاشی با سیم‌پیچ متحرک ۶.۵ کیلوگرمی برای آزمون با حداکثر بار ۱۸۰ کیلوگرم ، خوشحال می‌شویم با ما تماس بگیرید!
