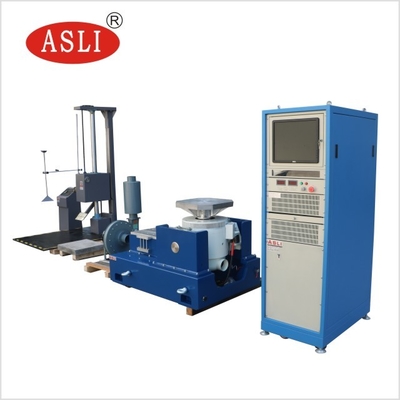

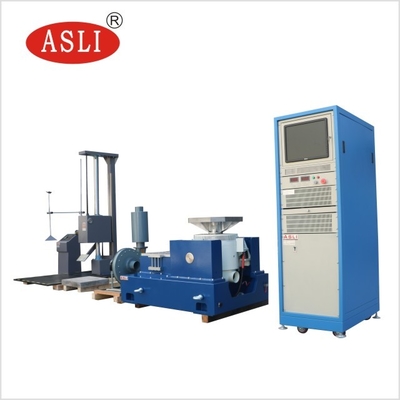

لرزاننده ارتعاشی الکترودینامیکی با محدوده فرکانس 2-4000 هرتز برای تست های سینوسی و تصادفی
کاربرد محصول
تست ارتعاش در مورد ایجاد انگیزه یا ضربه زدن به یک قطعه یا دستگاه برای مشاهده واکنش آن در یک محیط واقعی است.تست ارتعاش طیف وسیعی از کاربردها، از برد مدار، هواپیما، کشتی، موشک، موشک، خودرو و لوازم خانگی و سایر محصولات صنعتی را دارد.
شرکت ون کد می تواند کل طرح شوک و تست را در اختیار شما قرار دهد و کیفیت محصول را مطابق با استانداردهای ملی و بین المللی مانند GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC و برای شما ثابت کند. ASTM.
3. فرمول انتخاب ماشین و نمودار ساختار ژنراتور ارتعاش
① شرایط آزمون ارائه شده توسط شرکت شما؛
② نوع تست: جاروب سینوسی.تصادفی؛
③ محدوده فرکانس صدا: 2-4000 هرتز
④ فرمول: A (g) = (2 π f) 2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(kg) ×A(g)
4. بلوک دیاگرام اصل سیستم
|
5.توضیحات پیکربندی دستگاه
| پروژه | توضیحات پیکربندی | تعداد |
| 1. | بدنه میز ویبره | |
| ژنراتور تحریک الکترومغناطیسی | 1 | |
| فن خنک کننده (از جمله صداگیر) | 1 | |
| پلت فرم توسعه عمودی VT0606 600mm * 600mm | 1 | |
| میز اسلاید فیلم روغن افقی HT0606 600mm * 600mm | 1 | |
| 2. | تقویت کننده برق سوئیچ دیجیتال | |
| تقویت کننده توان | 1 | |
| سیستم حفاظتی سروو | 1 | |
| منبع تغذیه میدانی | 1 | |
| 3. | کنترلر دیجیتال ارتعاش | |
| میزبان کنترلر دیجیتال ویبراتور | 1 | |
| سنسور شتاب سیستم | 1 | |
| کامپیوتر کنترل | 1 | |
| دیسک نصب نرم افزار را کنترل کنید | 1 | |
| 4. | پیوست تصادفی | |
| خط کابل و مجرای هوا را گسترش دهید | 1 | |
| دستورالعمل های عملیاتی، گزارش بازرسی، گواهی صلاحیت، دفترچه راهنمای تعمیر و نگهداری و غیره | 1 | |
| ابزارهای ویژه متصل شده است | 1 | |
| میله فشار ارتعاشی / ثابت میله فشار | 1 | |
| ایربگ لرزه ای | 4 |
VI.پارامترهای فنی
| پارامترهای مولد تحریک الکترومغناطیسی ES-3 | |
| حداکثر نیروی سینوسی | اوج وزن 300 کیلوگرم |
| حداکثر نیروی تصادفی | 300 کیلوگرم بر ثانیه |
| حداکثر نیروی ضربه شوک | اوج وزن 600 کیلوگرم |
| محدوده فرکانس | 1 تا 3500 هرتز |
| حداکثر جابجایی | 24 میلی متر ص |
| حداکثر سرعت، بیشینه سرعت | 1.6 متر بر ثانیه |
| حداکثر شتاب | 100 گرم (980 متر بر ثانیه2) |
| حداکثر بار | 100 کیلوگرم |
| فرکانس جداسازی ارتعاش | 2.5 هرتز |
| قطر دایره متحرک | Ф 150 میلی متر |
| کیفیت دایره پویا | 3 کیلوگرم |
| پیچ مسا | 13×M8 |
| نشت مغناطیسی | 10 گاوس |
| اندازه میز | 750mm 560mm 670mm (میز عمودی) |
| وزن جدول | حدود 560 کیلوگرم |
| تقویت کننده برق سوئیچ دیجیتال ES-3 | |
| توان خروجی | 4KVA |
| ولتاژ خروجی: | 110 ولت |
| خروجی: | 30A |
| اندازه قدرت | 720mm×545mm×1270mm |
| وزن | 230 کیلوگرم |
| سیستم حفاظتی سروو | |
| تابع: | دما، فشار باد، جابجایی بیش از حد، ولتاژ بیش از حد، جریان بیش از حد، کمبود ولتاژ ورودی، خطای خارجی، منبع تغذیه کنترل، خطای منطقی، کمبود ورودی و غیره |
| کنترلر دیجیتال ارتعاش VCSusb-2 | |
| پیکربندی سخت افزار: |
ورودی 2 کاناله و 1 کانال خروجی سینوسی، تصادفی Typical Impact، Resonant Training و Residence (خرید) |
| کامپیوتر کنترل | کامپیوتر مارک اصلی، صفحه نمایش LCD (شامل صفحه کلید / ماوس فوتوالکتریک) |
| نرم افزار | عملیات چینی / انگلیسی، می تواند تجزیه و تحلیل دامنه زمان و فرکانس، منبع سیگنال، تجزیه و تحلیل سینوسی، و غیره را انجام دهد. گزارش تست WORD، نمایش سیگنال و داده، ذخیره سازی، تنظیم پارامترهای تست و توابع تجزیه و تحلیل. |
| سیستم عامل | ویندوز 10 |
| سنسور شتاب، LAB24112 |
محدوده فرکانس: 1-12000 هرتز حساسیت: 50 mv/g محدوده دما: -24-250℃ |
| پلتفرم افزونه عمودی VT 0606 | |
| کیفیت مواد | آلیفر |
| اندازه مسا | 600 میلی متر × 600 میلی متر |
| موقعیت سوراخ ثابت | آستین پیچ فولادی ضد زنگ M8، مقاومت دراز مدت در برابر سایش |
| فرکانس استفاده از حد بالایی |
سینوسی 1000 هرتز تصادفی 2000 هرتز |
| وزن | 35 کیلوگرم |
| مرحله اسلاید فیلم روغن افقی H T0606 | |
| کیفیت مواد | آلیفر |
| اندازه مسا | 600 میلی متر × 600 میلی متر |
| موقعیت سوراخ ثابت | آستین پیچ فولادی ضد زنگ M8، مقاومت دراز مدت در برابر سایش |
| فرکانس استفاده از حد بالایی |
سینوسی 800 هرتز تصادفی 2000 هرتز |
| وزن | 35 |

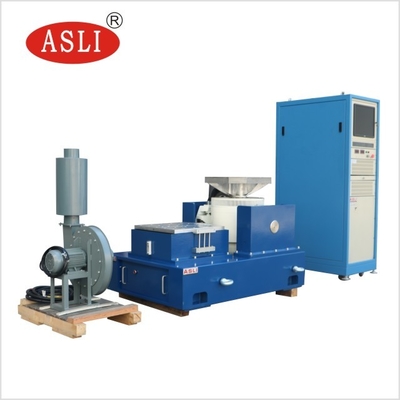

| فن خنک کننده BL-300 (از جمله بلندگوی حذف) | |
| قدرت فن: | 1.1 کیلو وات |
| نرخ جریان | 1404 متر3/h |
| نیاز الکتریکی: | |
| منبع | 3 فاز 380 ولت / 50 هرتز، 15 KVA |
| مقاومت زمین | ≤4Ω |
vii.معرفی عملکرد تجهیزات:

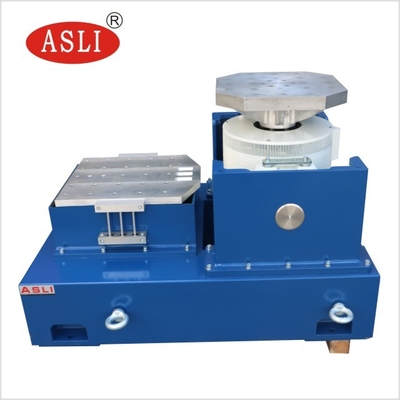

7.1، بدنه میز ویبره VG 300-38
7.1.1.سیم پیچ متحرک
میز ارتعاشی مجهز به سیم پیچ متحرک ریخته گری و ماشین کاری دستی، سیستم پشتیبانی بار پنوماتیک فوتوالکتریک و هدایت محوری بلبرینگ دوگانه است.هدایت یاتاقان دوگانه یک عملکرد منحصر به فرد است که به کاهش تقاطع دینامیکی محوری و چرخش در طول آزمایش ارتعاش، با دوام برتر کمک می کند.
7.1.2.سیم پیچ تحریک
ساختار مسیر مغناطیسی دوگانه، نشت مغناطیسی کم و میدان مغناطیسی یکنواخت
7.1.3.سطح پلت فرم
با استفاده از عملیات فسفریزاسیون پیشرفته و فناوری رنگ خودرو، با اثر سایش طولانی مدت و جلوگیری از زنگ زدگی.
7.1.4.سیستم تایوان سرد است:
فن کم صدا برای بهبود ساختار ورودی هوای پلت فرم، سیم پیچ تحریک از مجرای هوای لانه زنبوری استفاده می کند، حلقه مغناطیسی میانی از کانال هوای شنت دو لایه استفاده می کند، و غیره. طراحی کانال هوا جدید برای افزایش اثر خنک کننده اتخاذ شده است.
7.2.تقویت کننده برق سوئیچ دیجیتال SA
تقویت کننده برق سوئیچ دیجیتال سری SA با فناوری قابل اعتماد MOSFET یا IGBT،
آ.پایداری و قابلیت اطمینان بالا
بمطابقت با الزامات استاندارد اتحادیه اروپا "CE".
جاستفاده از فناوری مدولاسیون عرض پالس فرکانس سینوسی با تقویت کننده توان بالا.
دبا استفاده از اصل کار منبع تغذیه سوئیچینگ، راندمان تبدیل بالا است.
ه.از فناوری اشتراک جریان خودکار الکترونیکی استفاده می شود
f.عملکرد ایمنی خوب
7.3.سیستم حفاظتی سروو
عملکردهای حفاظتی کامل هستند، از جمله ولتاژ بیش از حد، زیر ولتاژ، کمبود فاز، خرابی منطقی، ماژول برق عبوری، بیش از حد دما، خروجی بیش از جریان، خروجی بیش از ولتاژ، منبع تغذیه درایو، جابجایی بدنه، دمای بدنه، اتصال خارجی و غیره
7.4.پلت فرم گسترش عمودی
پلت فرم توسعه معمولاً به عنوان یک سکوی نمونه نصب بزرگتر استفاده می شود که می تواند مربع یا گرد یا سفارشی کاربر باشد.به منظور کاهش ویژگی های دینامیکی پلت فرم های توسعه یافته، تمام پلت فرم های توسعه یافته باید با مدل سازی تجزیه و تحلیل شوند.
7.5.سیستم تطبیق خودکار فوتوالکتریک
به طور خودکار موقعیت سیم پیچ متحرک را تنظیم کنید تا در حالت تعادل باقی بماند.سیستم تراز خودکار تضمین می کند که سیم پیچ متحرک همیشه در هنگام بارگیری و تخلیه در مرکز قرار دارد.
7.6.سکوی کشویی افقی
طراحی میز اسلاید افقی دارای گشتاور واژگونی بالا و محدودیت جانبی است.این مفهوم طراحی، همراه با دستگاه استاندارد جدول اسلاید افقی، دارای محدودیت گشتاور دینامیکی بالایی است، در حالی که ویژگی های میرایی فیلم روغن راهنمای را حفظ می کند.پلت فرم افقی از اسکیت برد، رابط، صفحه گرانیت طبیعی، پایه اسلاید افقی و منبع روغن مستقل تشکیل شده است.
هشتمعرفی کنترل کننده ارتعاش دیجیتال
کنترل کننده ارتعاش از سیستم ساختاری پیشرفته پیشرفته استفاده می کند و کنترل حلقه بسته توسط پردازنده DSP انجام می شود.رایانه شخصی مستقل از حلقه کنترل است که کارایی بالای سیستم کنترل را تضمین می کند، می تواند به موقع و سریع به هر تغییری در سیستم آزمایش پاسخ دهد و از ثبات و دقت بالای کنترل اطمینان حاصل کند.این سخت افزار از پردازنده 32 بیتی DSP نقطه شناور با فرکانس اصلی تا 300 مگاهرتز، ADC / DAC با وضوح 24 بیت، فیلتر دیجیتال نقطه شناور با دقت بالا و فناوری طراحی مدار سخت افزاری کم نویز استفاده می کند، کنترل کننده به طور تصادفی محدوده دینامیکی را کنترل می کند. بیش از 90 دسی بل و نسبت سیگنال به نویز بیش از 100 دسی بل است.
7.1.ویژگی های کنترل کننده لرزش:
الف. عملکرد و قابلیت اطمینان بالا
کنترل حلقه بسته توسط پردازنده DSP انجام می شود.PC مستقل از حلقه کنترل است و از راندمان بلادرنگ و بالای سیستم کنترل، پاسخ به موقع و سریع به هر گونه تغییر در سیستم تست و اطمینان از قابلیت اطمینان و دقت بالای کنترل اطمینان می دهد.همه کانال های ورودی دارای ADC با وضوح 24 بیت، طراحی سخت افزاری کم نویز و فیلترهای ضد آلیاژ داخلی آنالوگ و دیجیتال هستند که به طور موثر از دقت بالای تجزیه و تحلیل اطمینان حاصل می کند.
بعملیات ساده
نرم افزار کاربردی مبتنی بر ویندوز کارکرد آسانی دارد و دارای عملکردهای کمکی غنی است.جادوگر خودکار قدرتمند سیستم و عملکرد تولید خودکار گزارش آزمایش، کارهای آزمایشی تکراری و خسته کننده را آسان می کند.پارامترهای تست غنی و دقیق هستند و رابط USB2.0 باعث می‌شود که اتصال نزدیک‌تر و هماهنگ‌تر به کامپیوتر برقرار شود.
C، ویژگی های قدرتمند و انعطاف پذیری
کنترل ارتعاش یک پلت فرم کنترل لرزش قدرتمند که می تواند چندین کار پیچیده را انجام دهد.بر روی یک پلت فرم سخت افزاری، پیکربندی نرم افزار کاربردی مختلف، می تواند انواع مختلفی از وظایف تجزیه و تحلیل را تکمیل کند تا نیازهای تجزیه و تحلیل تست مختلف شما را برآورده کند.کنترلر طراحی مدولار را اتخاذ می کند که می تواند سخت افزار و نرم افزار مربوطه را با توجه به نیازهای مختلف کاربر پیکربندی کند تا نیازهای مختلف کاربران را برآورده کند.
