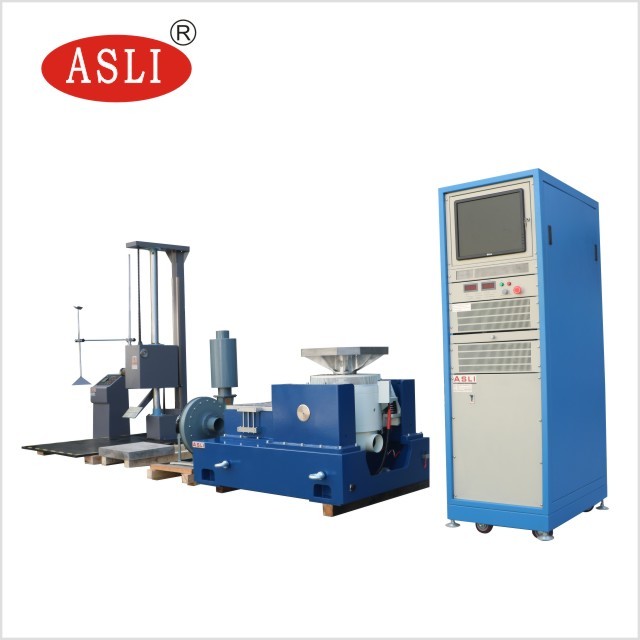

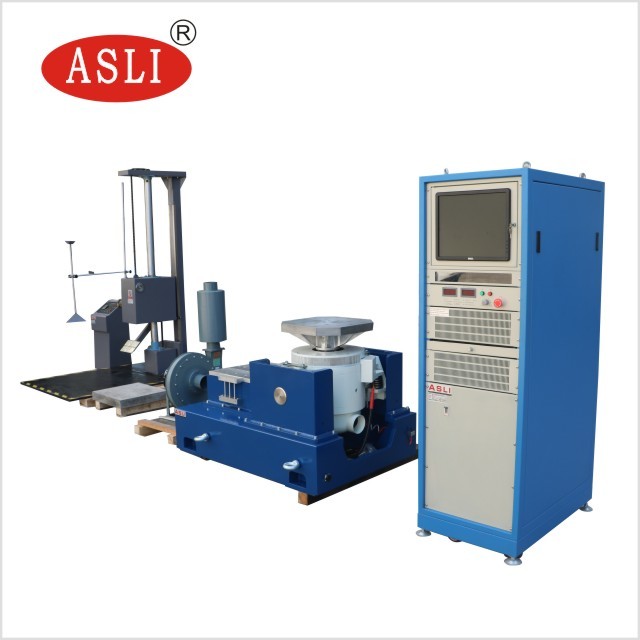

معرفی محصول جدول لرزش
استفاده از محصول
آزمایش لرزش در مورد انگیزه دادن یا ضربه زدن به یک قطعه یا دستگاه است تا ببینیم چگونه در یک محیط واقعی واکنش نشان می دهد. آزمایش لرزش طیف گسترده ای از کاربردهای مختلف از صفحه های مدار، هواپیما،کشتی ها، موشک ها، موشک ها، خودروها و لوازم خانگی و سایر محصولات صنعتی.
شرکت ون کد می تواند شما را با کل شوک و آزمایش طرح، و اثبات کیفیت محصول برای شما با توجه به استانداردهای ملی و بین المللی، مانند GB، GJB، UL، JIS، DIN,ISO، BS، MIL، IEC و ASTM.
3فرمول انتخاب ماشین و نمودار ساختار ژنراتور ارتعاش
شرایط آزمایش ارائه شده توسط شرکت شما؛
2 نوع آزمایش: پاک کردن سینس؛ تصادفی؛
3 محدوده صدا فرکانسی: 2-4000 هرتز
4 فرمول: A (g) = (2 π f) 2Dcm/980 A = 0.002DmmF2D = A/0.002F2
F=M(kg) ×A(g)
4نمودار بلوکی از اصل سیستم
|

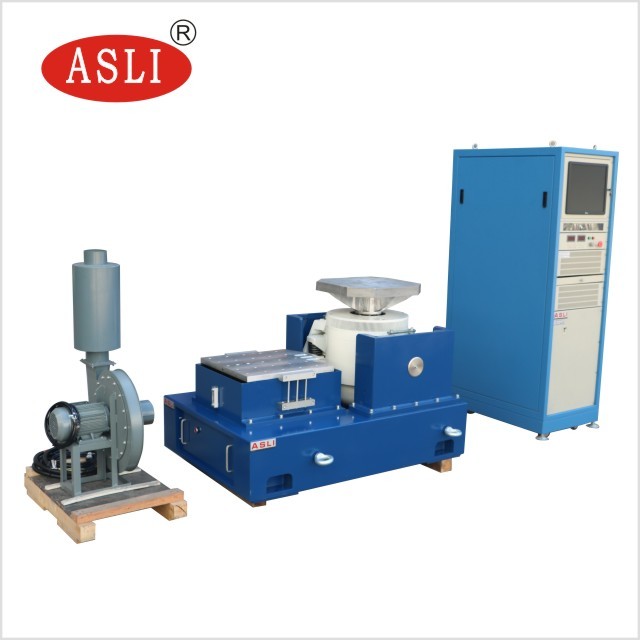

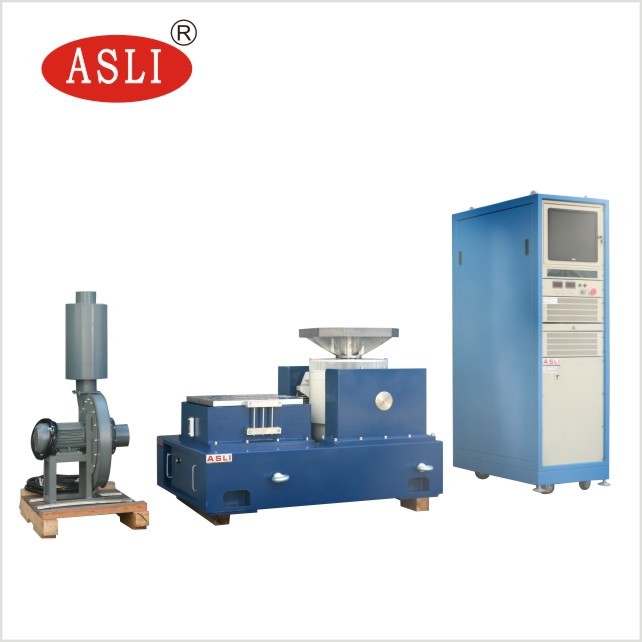

5.توضیحات پیکربندی دستگاه
| پروژه | توضیحات پیکربندی | مقدار |
| 1. | بدن میز لرزش | |
| ژنراتور تحریک الکترومغناطیسی | 1 | |
| فن خنک کننده (از جمله خاموش کننده) | 1 | |
| VT0606 پلت فرم تمدید عمودی 600mm * 600mm | 1 | |
| HT0606 میز اسلایدی افقی فیلم روغن 600mm * 600mm | 1 | |
| 2. | تقویت کننده قدرت سوئیچ دیجیتال | |
| تقویت کننده قدرت | 1 | |
| سیستم حفاظت از سرو | 1 | |
| منبع برق میدان | 1 | |
| 3. | کنترل کننده لرزش دیجیتال | |
| میزبان کنترل کننده ویبراتور دیجیتال | 1 | |
| سنسور شتاب سیستم | 1 | |
| کامپیوتر کنترل | 1 | |
| کنترل دیسک نصب نرم افزار | 1 | |
| 4. | اتصال تصادفی | |
| خط کابل و لوله هوا را گسترش بده | 1 | |
| دستورالعمل های عملیاتی، گزارش بازرسی، گواهی صلاحیت، دستورالعمل نگهداری و غیره | 1 | |
| ابزار ویژه متصل شده | 1 | |
| لوله فشار لرزاننده / لوله فشار | 1 | |
| کوله هوایی بی لرزه | 4 |
VI. پارامترهای فنی
| پارامترهای ژنراتور تحریک الکترومغناطیسی ES-3 | |
| حداکثر نیروی سینوس | حداکثر وزن 300 کیلوگرم |
| حداکثر نیروی تصادفی | ۳۰۰ کیلوگرم در ساعت |
| حداکثر نیروی ضربه | 600 کیلوگرم در ساعت |
| محدوده فرکانس | 1 ≈ 3500 هرتز |
| حداکثر جابجایی | 24mm p-p |
| حداکثر سرعت | 1.6m/s |
| حداکثر شتاب | 100G ((980 m/s2) |
| حداکثر بار | 100 کیلوگرم |
| فرکانس جداسازی لرزش | 2.5 هرتز |
| قطر دایره متحرک | Ф 150 میلی متر |
| کیفیت دایره پویا | 3 کیلوگرم |
| پیچ میز | 13×M8 |
| نشت مغناطیسی | <10 گاوس |
| اندازه میز | 750mm 560mm 670mm (جدول عمودی) |
| وزن میز | حدود 560 کیلوگرم |
| تقویت کننده قدرت سوئیچ دیجیتال ES-3 | |
| قدرت خروجی | 4KVA |
| ولتاژ خروجی: | 110 ولت |
| خروجی | 30A |
| اندازه قدرت | 720mm × 545mm × 1270mm |
| وزن | ۲۳۰ کیلو |
| سیستم حفاظت از سرو | |
| عملکرد: | درجه حرارت، فشار باد، بیش از حد جابجایی، بیش از ولتاژ، بیش از حد جریان، ولتاژ پایین ورودی، خطا خارجی، منبع برق کنترل، خطا منطقی، کمبود ورودی، و غیره |
| کنترل کننده لرزش دیجیتال VCSusb-2 | |
| پیکربندی سخت افزاری: |
2-کانال ورودی و 1 کانال خروجی سینوس، تصادفی تاثیرات معمول، آموزش و اقامت در رزونانس (خرید) |
| کامپیوتر کنترل | کامپیوتر اصلی برند، صفحه نمایش LCD (از جمله صفحه کلید / ماوس فوتو الکتریکی) |
| نرم افزار | عملیات چینی / انگلیسی، می تواند تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل پاک کردن سینوس، و غیره را انجام دهد. گزارش آزمون WORD، نمایش سیگنال و داده ها، ذخیره سازی،تنظیم پارامترهای آزمایش و عملکردهای تجزیه و تحلیل. |
| سیستم عامل | ویندوز 10 |
| سنسور شتاب، LAB24112 |
محدوده فرکانس: 1 تا 12000 هرتز حساسيت: 50 مگابايت محدوده دما: -24-250°C |
| V T 0606 پلتفرم تمدید عمودی | |
| کیفیت مواد | آلوفر |
| اندازه میز | ۶۰۰ میلی متر × ۶۰۰ میلی متر |
| موقعیت سوراخ ثابت | آستین پیچ از فولاد ضد زنگ M8 ، مقاومت طولانی مدت در برابر لباس |
| فرکانس حداکثر استفاده |
سینوساید 1000 هرتز استوکاستیک 2000 هرتز |
| وزن | 35 کیلوگرم |
| H T0606 مرحله اسلاید فیلم روغن افقی | |
| کیفیت مواد | آلوفر |
| اندازه میز | ۶۰۰ میلی متر × ۶۰۰ میلی متر |
| موقعیت سوراخ ثابت | آستین پیچ از فولاد ضد زنگ M8 ، مقاومت طولانی مدت در برابر لباس |
| فرکانس حداکثر استفاده |
سینوساید 800 هرتز استوکاستیک 2000 هرتز |
| وزن | 35 |
| فن خنک کننده BL-300 (از جمله بلندگوهای حذف کننده) | |
| قدرت فن: | 1.1 KW |
| سرعت جریان | 1404 متر3/h |
| نیاز برق: | |
| منبع | 3-فاز 380V / 50Hz، 15 KVA |
| مقاومت زمین گیری | ≤4Ω |
معرفی عملکرد تجهیزات:

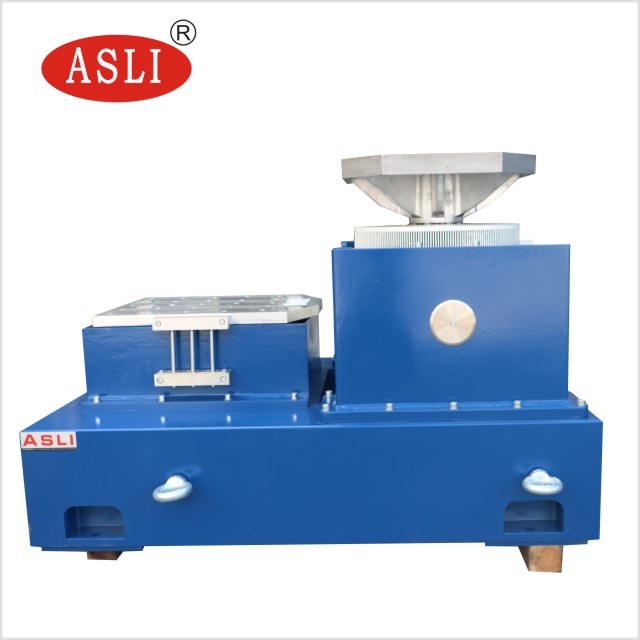

7.1، بدن میز ارتعاش VG 300-38
7.1.1. کویل متحرک
میز لرزش مجهز به سیم پیچ متحرک ریخته شده و دستی، سیستم پشتیبانی بار پنوماتیک فوتو الکتریکی و هدایت محوری دو طرفه است.راهنمای دو بار است که یک عملکرد منحصر به فرد است که کمک می کند تا عبور محوری پویا و چرخش در طول آزمایش لرزش کاهش دهد، با دوام برتر
7.1.2. کویل تحریک
ساختار مسیر دوگانه مغناطیسی، نشت مغناطیسی کم و میدان مغناطیسی یکنواخت
7.1.3سطح پلتفرم
با استفاده از درمان پیشرفته فسفوریزه و تکنولوژی رنگ خودرو، با اثر جلوگیری از فرسایش طولانی مدت و زنگ.
7.1.4. سيستم تايوان سرد است
فن کم سر و صدا برای بهبود ساختار ورودی هوا در پلتفرم، کویل تحریک، کانال هوای عسل را اتخاذ می کند، حلقه مغناطیسی وسط، کانال هوای شنت لایه دوگانه را اتخاذ می کند و غیره.طراحی جدید کانال هوا برای افزایش اثر خنک کننده پذیرفته می شود.
7.2. افزونه قدرت سوئیچ دیجیتال SA
تقویت کننده قدرت سوئیچ دیجیتال سری SA با تکنولوژی MOSFET یا IGBT قابل اعتماد،
a. ثبات و قابلیت اطمینان بالا
ب. انطباق با الزامات استاندارد CE اتحادیه اروپا
ج. با استفاده از تکنولوژی تعدیل عرض پالس با فرکانس سینوسایدال با تقویت کننده قدرت بالا.
d. با استفاده از اصل کار از منبع برق سوئیچ، کارایی تبدیل بالا است.
e. استفاده از تکنولوژی تقسیم جریان الکترونیکی
عملکرد ایمنی خوب.
7.3. سيستم حفاظت از سرو
عملکردهای محافظت کامل هستند، از جمله ولتاژ بیش از حد، ولتاژ پایین، کمبود فاز، خرابی منطق، ماژول قدرت از طریق، بیش از درجه حرارت، خروجی بیش از جریان، خروجی بیش از ولتاژ،منبع برق محرک، بدن بیش از جابجایی، دمای بدن، ارتباط خارجی، و غیره
7.4. پلتفرم گسترش عمودي
پلت فرم گسترش معمولا به عنوان یک پلت فرم نمونه نصب بزرگتر استفاده می شود، که می تواند مربع یا گرد یا سفارشی کاربر باشد.به منظور کاهش ویژگی های پویا پلتفرم های گسترش یافته، همه پلتفرم های گسترش یافته باید با مدل سازی تجزیه و تحلیل شوند
7.5. سيستم تطابق اتوماتيك فتو الکتريکي
به طور خودکار موقعیت کویل در حال حرکت را تنظیم کنید تا در تعادل باقی بماند. سیستم تراز خودکار اطمینان می دهد که کویل در حال حرکت در طول بارگذاری و تخلیه همیشه در مرکز قرار دارد.
7.6. پلتفرم کشویی افقی
طراحی میز اسلایدی افقی دارای یک لحظه سرپیچی بالا و محدودیت جانبی است. این مفهوم طراحی، همراه با دستگاه استاندارد میز اسلایدی افقی، دارای یک محدوده چرخش پویا بالا است.با حفظ ویژگی های خنک کننده فیلم روغن راهنما. پلت فرم افقی از اسکیت، کانکتور، صفحه گرینیت طبیعی، پایه اسلاید افقی و منبع مستقل روغن تشکیل شده است.
هشت. معرفی کنترل کننده لرزش دیجیتال
کنترل کننده لرزش سیستم پیشرفته ساختار توزیع شده را اتخاذ می کند و کنترل حلقه بسته توسط پردازنده DSP تحقق می یابد.که تضمین کننده زمان واقعی و کارایی بالا سیستم کنترل است.، می تواند به موقع و به سرعت به هر گونه تغییر در سیستم آزمایش پاسخ دهد و ثبات و دقت بالا کنترل را تضمین کند.سخت افزار 32 بیتی پردازنده DSP نقطه شناور را با فرکانس اصلی تا 300 مگاهرتز اتخاذ می کند، ADC / DAC با وضوح 24 بیتی ، فیلتر دیجیتال نقطه شناور با دقت بالا و فناوری طراحی کم سر و صدا مدار سخت افزاری ،کنترل کننده به صورت تصادفی کنترل می کند محدوده پویا بیشتر از 90dB و نسبت سیگنال به سر و صدا بیشتر از 100dB است..
7.1مشخصات کنترل کننده لرزش:
A. عملکرد بالا و قابلیت اطمینان
کنترل حلقه بسته توسط پردازنده DSP تحقق می یابد. PC مستقل از حلقه کنترل است، که اطمینان از زمان واقعی و کارایی بالا سیستم کنترل،پاسخ سریع و به موقع به هر گونه تغییر در سیستم آزمایش، و اطمینان از قابلیت اطمینان و دقت بالا کنترل. تمام کانال های ورودی دارای یک ADC رزولوشن 24 بیتی، طراحی سخت افزاری کم سر و صدا و فیلترهای ضد آلایز آنالوگ و دیجیتال داخلی هستند،به طور موثر اطمینان از دقت بالا تجزیه و تحلیل.
ب. کار ساده
نرم افزار کاربردی مبتنی بر ویندوز آسان برای کار است و دارای توابع کمکی غنی است.جادوگر خودکار قدرتمند سیستم و عملکرد تولید خودکار گزارش تست انجام وظایف تست تکراری و خسته کننده را آسان تر می کندپارامترهای آزمایش غنی و دقیق هستند و رابط USB2.0 باعث می شود که آن را به کامپیوتر نزدیک تر و هماهنگ تر متصل کند.
ج، ویژگی های قدرتمند و انعطاف پذیری
کنترل کننده ارتعاش یک پلت فرم کنترل ارتعاش قدرتمند که می تواند چندین کار پیچیده را انجام دهد. در یک پلت فرم سخت افزاری، پیکربندی نرم افزار برنامه های کاربردی مختلف،می تواند وظایف مختلف تجزیه و تحلیل را انجام دهد، برای پاسخگویی به نیازهای تجزیه و تحلیل آزمایش های مختلف شما. کنترل کننده طراحی ماژولار را اتخاذ می کند،که می تواند سخت افزار و نرم افزار مربوطه را با توجه به نیازهای مختلف کاربر برای پاسخگویی به نیازهای مختلف کاربران پیکربندی کند.
حالا تماس بگیرید. + 8613602387384
