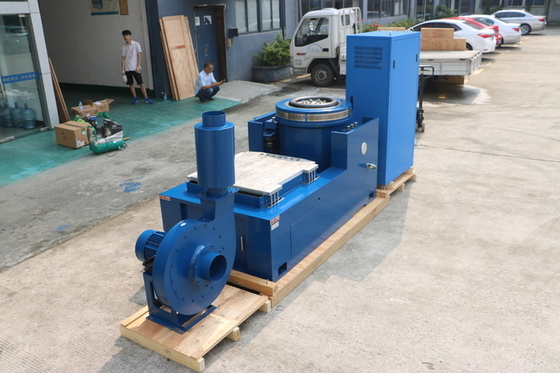

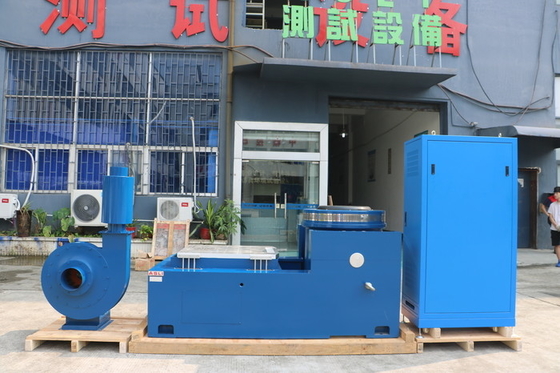

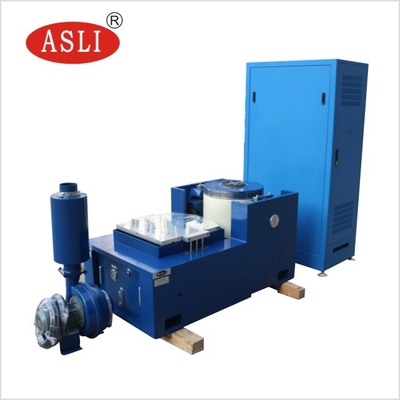

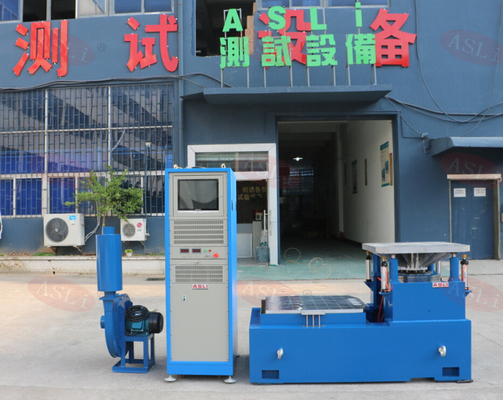

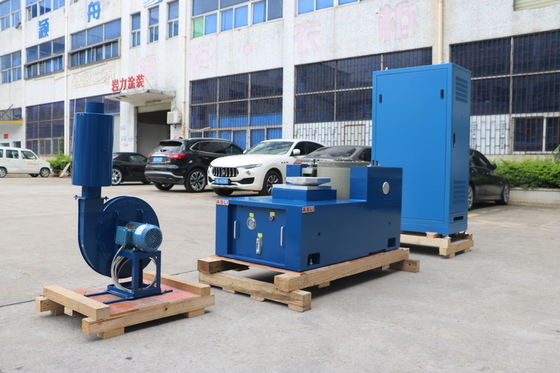

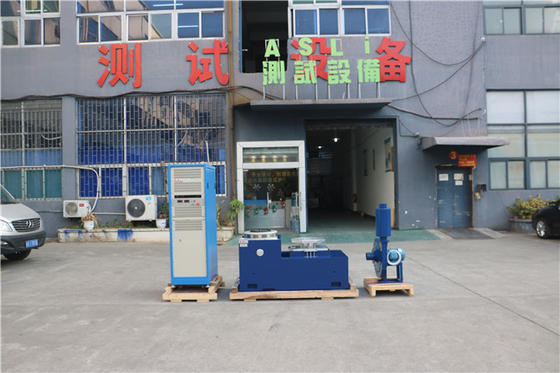

میز لرزاننده الکترودینامیکی با نیروی بزرگ 3 محور برای تست ارتعاش سینوسی
Product Details
| زور: | 60000n | سرعت: | 1.8m/s |
|---|---|---|---|
| جابجایی: | 51 میلی متر | فرکانس: | 3 تا 3500 هرتز |
| بار: | 250 کیلوگرم | شتاب: | 100 گرم |
| زره پوش: | 230 میلی متر | جهت ارتعاش: | 3 محور |
| برنامه: | هوا و فضا | تابع: | سینوسی و تصادفی |
| برجسته کردن |
میز لرزاننده MIL-STD,میز لرزاننده سرعت 1.8 متر بر ثانیه,میز لرزش 230 میلی متری |
||
Product Description
میز لرزان ارتعاش الکترودینامیکی با نیروی زیاد 3 محوره برای تست ارتعاش سینوسی طراحی شده است و قادر به رعایت استانداردهای تست زیر است: MIL-STD، DIN، ISO، ASTM، IEC، ISTA، NASA، GB، GJB، JIS، BS و غیره.
دستگاه تست ارتعاش فرکانس بالا / سیستم لرزان عمودی، که برای استانداردهای تست IEC، ISTA و MIL-STD طراحی شده است، از فناوری‌های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل کننده اسکلت خود تولید شده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و هدایت خطی، و جداسازی ترونیون استفاده می‌کند. این دستگاه می‌تواند تست‌های ارتعاش سینوسی سه محوره X، Y و Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های پاسخ ضربه کلاسیک (نیمه سینوسی) و طیف پاسخ ضربه را انجام دهد.
این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم الکتریکی، لوازم خانگی و سایر زمینه‌ها استفاده می‌شود.
| مدل سیستم | ES-60 |
|---|---|
| محدوده فرکانس (هرتز) | 3 ~ 3500 |
| نیروی نامی — سینوسی (N) | 60000 |
| نیروی نامی — تصادفی (N) | 60000 |
| نیروی نامی — ضربه (N) | 120000 |
| حداکثر شتاب — سینوسی (m/s²) | 1000 |
| حداکثر شتاب — تصادفی (m/s² rms) | 1000 |
| حداکثر شتاب — ضربه (m/s²) | 2000 |
| حداکثر سرعت — سینوسی (m/s) | 1.8 |
| حداکثر سرعت — ضربه (m/s) | 1.8 |
| حداکثر جابجایی / حرکت (mm p-p) | 51 |
| جرم سیم‌پیچ متحرک (کیلوگرم) | 60 |
| ابعاد سیم‌پیچ متحرک | قطر 40 میلی‌متر |
| اندازه میز عمودی | سفارشی — بر اساس الزامات تست انتخاب می‌شود |
| اندازه میز افقی | سفارشی — بر اساس الزامات تست انتخاب می‌شود |
| حداکثر بار (کیلوگرم) | 800 |
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی.
- بلبرینگ‌های غلتکی میله راکر، استحکام بدنه مستقیم و جهت‌دار وارداتی، با ظرفیت بار خارج از مرکز.
- پایه جداسازی ترونیون اختصاصی برای استفاده هورمونی، با نصب متحرک راحت.
- سیستم متحرک با فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را بهبود می‌بخشد.
- سفتی استاتیک و سفتی دینامیکی بادکنک کوچک یاتاقان، ظرفیت تحمل میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
اگر به اطلاعات بیشتری در مورد میز لرزان ارتعاش الکترودینامیکی با نیروی زیاد 3 محوره برای تست ارتعاش سینوسی نیاز دارید، لطفاً در ارسال درخواست خود تردید نکنید.
Product Highlights
تکان دهنده الکترودینامیک 3 محوره: نیروی سینوسی 60 کیلونیوتن، 3-3500 هرتز، جابجایی 51 میلی متر، بار 250 کیلوگرم، شتاب 100 گرم. مطابق با استانداردهای MIL-STD، ISO، ASTM، IEC، NASA. مدار دوگانه مغناطیسی، جداسازی تراننیون، جداول سفارشی. ایده آل برای تست ارتعاش سینوسی و تصادفی هوافضا.
