مقدار RMS در آزمایش لرزش چیست؟
در آزمایش لرزش به طور کلی تقاضا می شود که یک سیگنال تصادفی باید دارای ارزش های اوج سه برابر ارزش RMS باشد.نیروی تولید شده توسط یک محرک عمدتا توسط اثر گرم کردن جریان محدود می شوددر حالی که قدرت تقویت کننده تحت تأثیر مقادیر اوج است.
دانلود سند برای ذخیره -- اینجا کلیک کنید ----→تجهیزات آزمایش لرزش ES-10.pdf

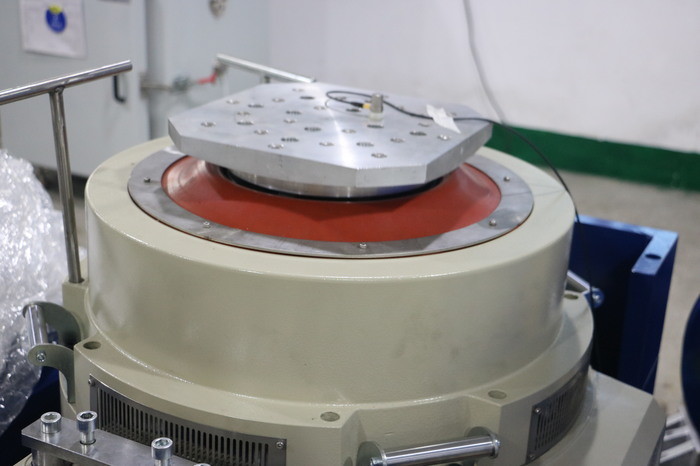

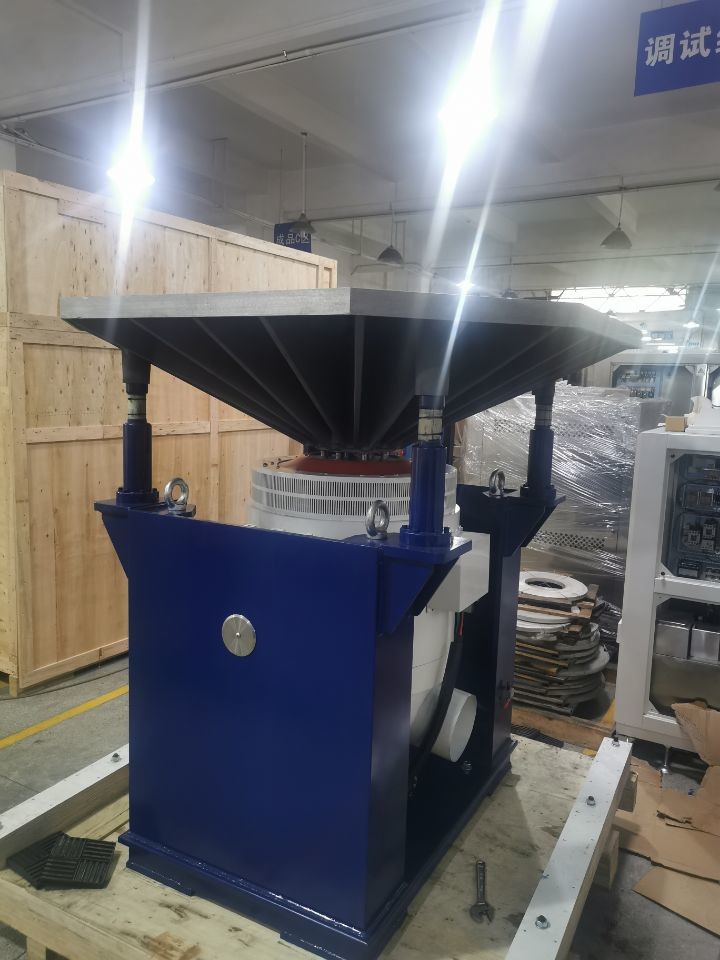

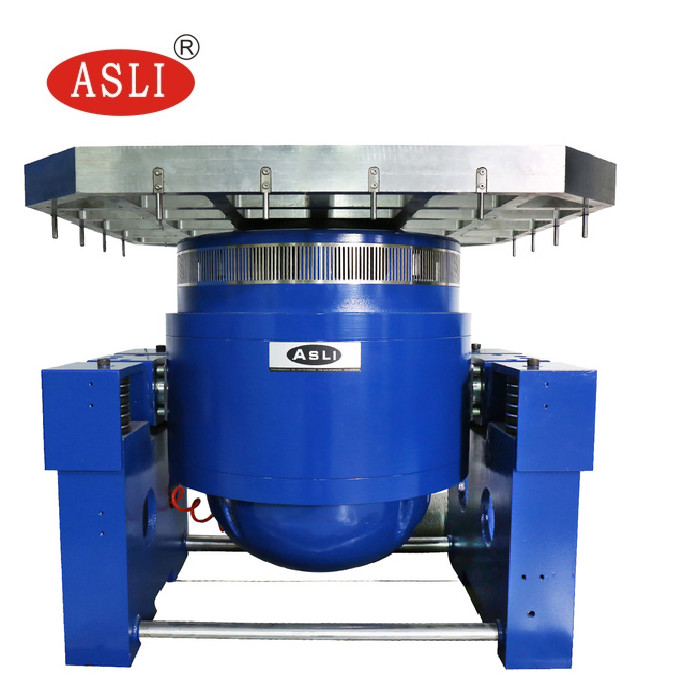

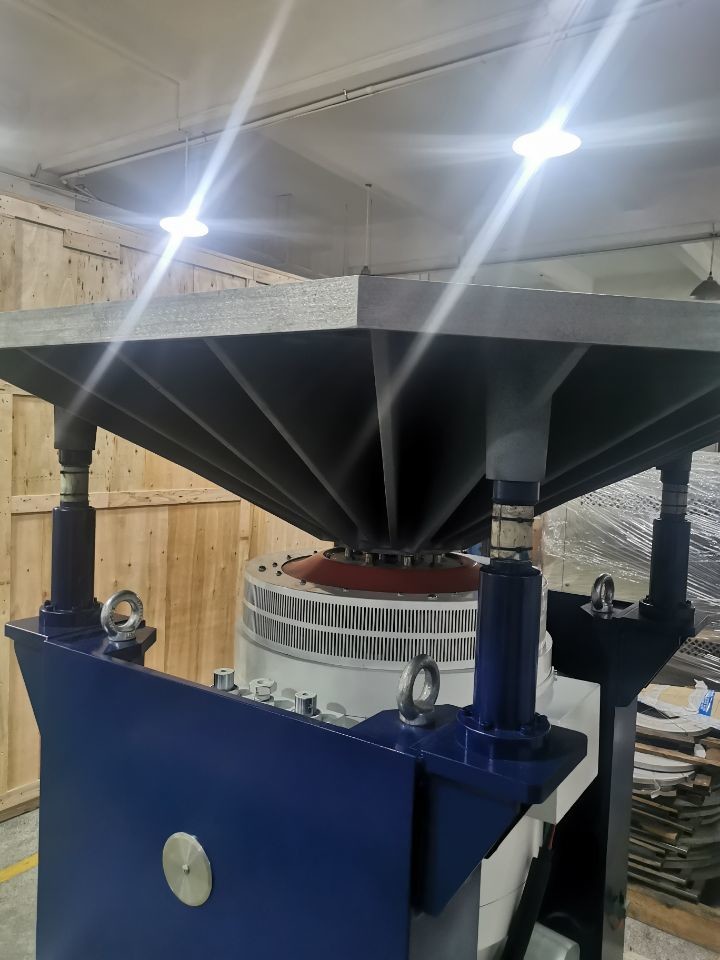

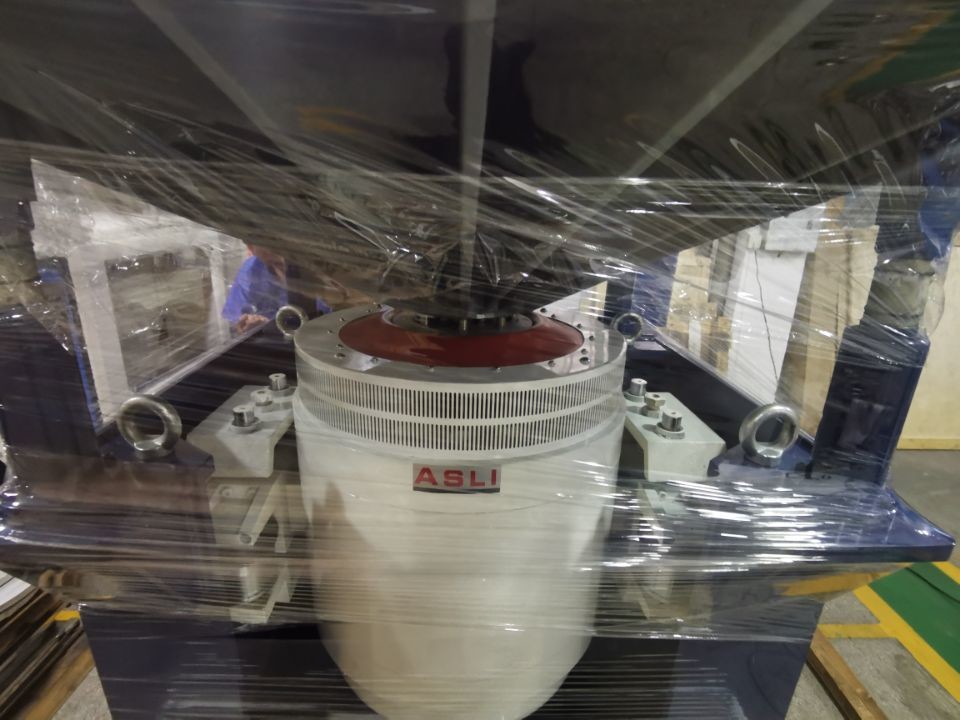

ویبراتور شیکر الکترودینامیک استاندارد Ista را برای آزمایش مقاومت لرزش تصادفی برآورده می کند
تست کننده لرزش سینوس و الکترومغناطیسی تصادفی با فرکانس بالابه طور کامل مطابق با تست های استاندارد طراحی مربوط به باتری، شبیه سازی، در شرایط مشخص آزمایش لرزش باتری،باتری یا بسته باتری بر روی میز لرزش ثابت است.، با توجه به فرکانس مقرر، شتاب و حالت جابجایی در امتداد لرزش نمونه باتری از سه جهت عمودی با یکدیگر، باتری اندازه گیری شده نباید نشت کند،دل تنگ نکن، شکسته نشده، آتش و انفجار وجود نداره
پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| تقویت کننده قدرت | |
| خروجی تقویت کننده | 30 کلووا |
| SNR | >65 دی سی بی |
| ولتاژ خروجی نامی | 120 ورمی |
| ابعاد (L × W × H، غیر بسته بندی شده) | 800x900x2,100 میلی متر |
| بادکنک | |
| حجم هوا | 0.46 m3/s |
| قدرت | 7.5 کیلو وات |
| قطر کانال هوا | 200 میلی متر |
| فشار هوا | 8.8kPa |
| نصب | قادر به اتصال به سقف (تا دو خم 90 درجه) ، حداکثر 20 ′′ اجرا |
شاکر لرزش ویژگی:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.
ویبراتور شیکر الکترودینامیک استاندارد Ista را برای آزمایش مقاومت لرزش تصادفی برآورده می کند همچنین می تواند در ترکیب با اتاق آزمایش رطوبت دمایی استفاده شود.
