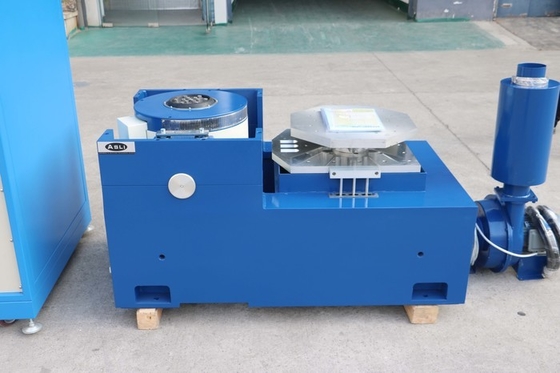

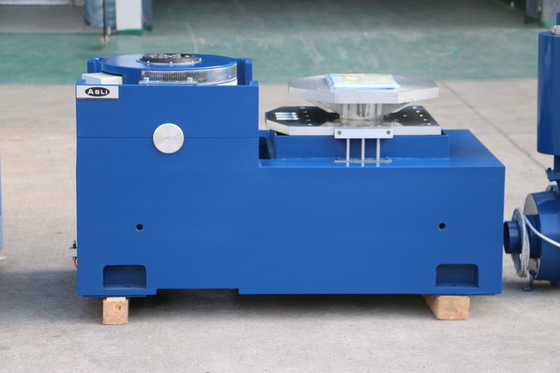

سیستم های تست لرزاننده نوع فرکانس بالا الکترودینامیک فرکانس بالا
Product Details
| نیروی ارتعاش: | 6000 نیوتن | جهت ارتعاش: | 3 محور |
|---|---|---|---|
| وزن سیم پیچ متحرک: | 6.5 کیلوگرم | جابجایی: | 25 میلی متر |
| حداکثر شتاب: | 100 گرم | برنامه: | جزء کوچک |
| نوع: | نوع الکترودینامیک | محدوده فرکانس: | 5 تا 2000 هرتز |
| برجسته کردن |
سیستم لرزش لرزان الکترودینامیک SGS,سیستم لرزش دهنده الکترودینامیکی 6000N,سیستم لرزش دهنده ارتعاشی 5 هرتز |
||
Product Description
سیستم های آزمایش ارتعاش هیدرولیک با فرکانس بالا و عملکرد بالا که برای کاربردهای آزمایش عمودی، افقی، چند محوری، چرخان و صوتی طراحی شده اند. جداول لغزش دقیق مهندسی شده، محرک ها,گسترش دهنده های سر، منابع برق هیدرولیکی، لاغرها، کوپلرها و جداول لرزش چرخش، نتایج قابل اعتماد و تکرار شده را در پروفایل های آزمون سخت ارائه می دهند.
این سیستم ها همچنین برای بازرسی شخص ثالث و آزمایش لرزش الکترومغناطیسی در دسترس هستند.
دانلود سند برای ذخیره سازی ES-10 سیستم آزمایش لرزش مکانیکی.pdf
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی (m/s) | حرکت نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ حرکت (کیلوگرم) | ابعاد کویل متحرک (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

- سیستم تعلیق محکم و هدایت حرکت خطی ظرفیت حمل قوی، عملکردهای هدایت عالی و ثبات بالا را فراهم می کند.
- کوله هوایی مرکز بار با سفتی ایستاتیک بالا و سفتی پویا کم ظرفیت حمل قوی و عملکرد کامل در تغییرات دامنه را فراهم می کند.
- سوئیچ قدرت کلاس D با کارایی بالا با جریان اوج 3 سیگما مصرف انرژی پایین و حداقل تحریف هارمونیک را تضمین می کند.
- خود تشخيص سريع با قفل امنيتي براي امنيت قابل اعتماد
- دستگاه ضدصدمه کوله هوا برای پلتفرم ارتعاش نیاز به یک پایه اضافی را از بین می برد.تضمین بازتولید کامل موج لرزش و کاهش انتقال لرزش.
- پلتفرم های گسترش افقی و عمودی برای کاربردهای مختلف در دسترس است.
- کار کنترل ساده
| مدل | اندازه صندلی (ملی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | ۳۰۰×۳۰۰×۲۲ 300×300×26 300×300×30 | 5 ¢ 1000 ۵۵۰۰ 5 ¢2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5 ¢ 1000 ۵۵۰۰ 5 ¢2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5 ¢ 1000 ۵۱۰۰ 5 ¢2000 | 27.5 33.0 45 |




اصل کار تحریک کننده لرزش الکترومغناطیسی شبیه به یک بلندگو است، که در آن یک رسانای الکتریکی توسط عمل نیروی الکترومغناطیسی در یک میدان مغناطیسی حرکت می کند.نیروی شتاب بخش در حال حرکت توسط تعادل بین جریان راننده و جریان مغناطیسی تولید می شودبنابراین، با کنترل جریان راننده، می توان ژنراتور ارتعاش را کنترل کرد.
حداکثر سطح شتاب محرک ارتعاش الکترومغناطیسی توسط حداکثر جریان و بار تعیین می شود. در فرکانس پایین،جابجایی قسمت متحرک به گونه ای محدود شده است که شتاب به سطح بالایی نرسد.فرکانس رزونانس عنصر متحرک بالاتر از حد بالایی از محدوده فرکانس تنظیم می شود.
عملکرد ژنراتور ارتعاش را می توان با نموداری که حداکثر شتاب را در فرکانس های مختلف نشان می دهد منعکس کرد.محدودیت جابجایی را می توان با یک خط مستقیم با شیب 6 دبیل/اکتاو بیان کرد..
اگر شما نیاز به اطلاعات بیشتر در مورد سیستم های تست الکترودینامیک فرکانس بالا، لطفاً تردید نکنید تا درخواست خود را ارسال کنید.
Product Highlights
سیستم های تست لرزاننده الکترودینامیک فرکانس بالا لرزش 3 محوره، شتاب 100 گرم، نیروی 6000 نیوتن، محدوده 5 تا 2000 هرتز و جابجایی 25 میلی متری را برای قطعات کوچک ارائه می دهند. دارای سیستم تعلیق مقاوم، ایزولاسیون کیسه هوا، راندمان برق کلاس D و تشخیص سریع خود. توسعه دهنده های سفارشی موجود است.
