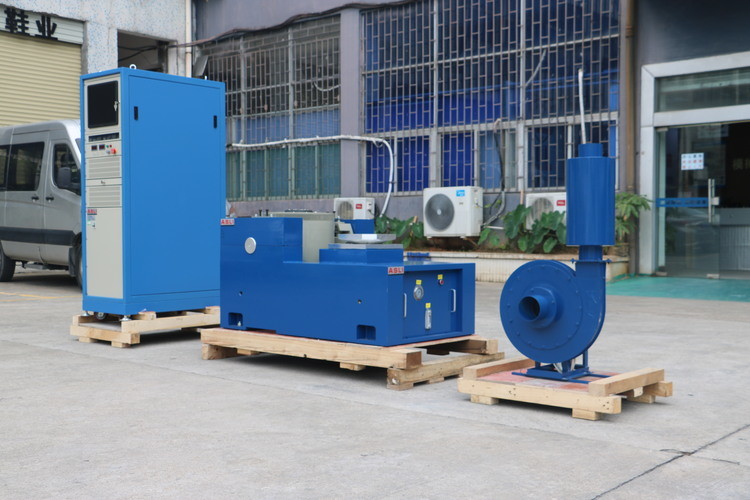

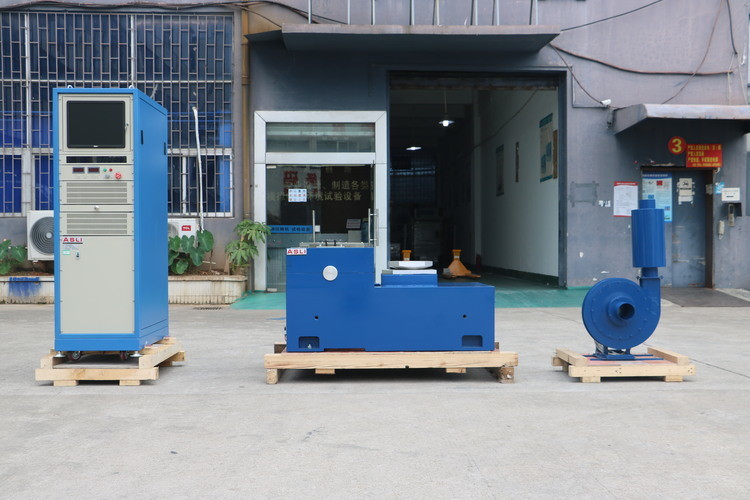

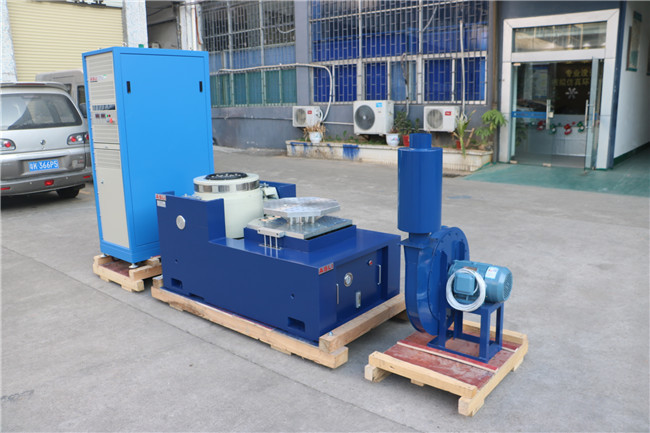

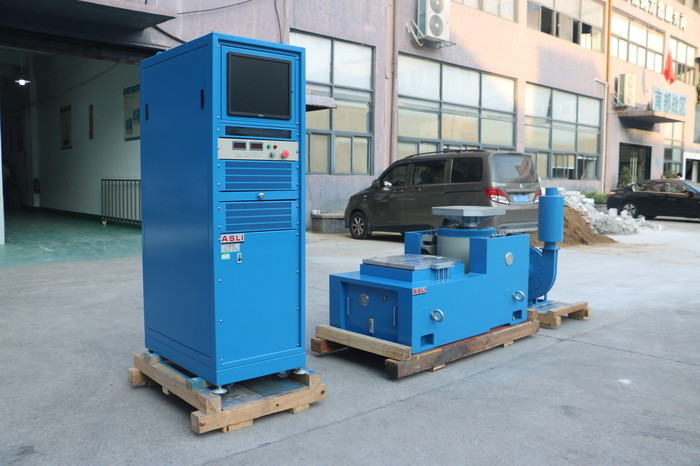

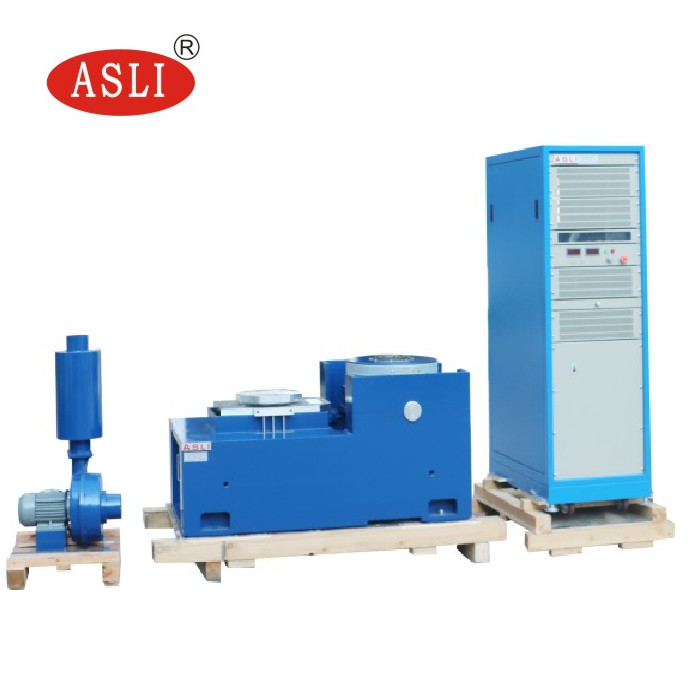

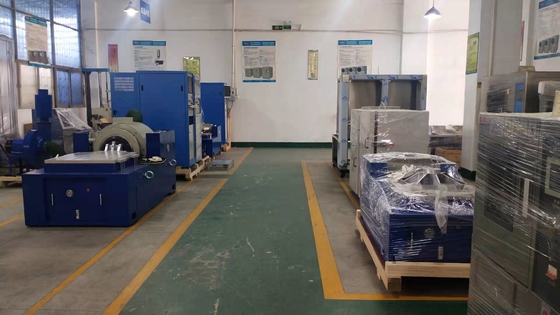

تولید کننده پیشرو سیستم های تست مقاومت ارتعاش الکترودینامیک با فرکانس بالا با شتاب 100g
جدول ارتعاش الکترومغناطیسی به طور گسترده ای در دفاع، هواپیمایی، هوافضا، ارتباطات، الکترونیک، خودرو، لوازم خانگی و سایر صنایع استفاده می شود.این نوع تجهیزات برای تشخیص اولیه نقص استفاده می شود، شبیه سازی شرایط واقعی کار و آزمایش قدرت ساختار، کاربرد محصول گسترده است، عرض کاربرد آشکار است، اثر آزمایش قابل توجه و قابل اعتماد است.,پاک کننده، قابل برنامه ریزی، ضرب فرکانس، لوگاریتم، حداکثر شتاب، تعدیل دامنه، کنترل زمان، کنترل کامپیوتری با عملکرد کامل، شتاب ثابت ساده/ دامنه ثابت.تجهیزات به دلیل شکست مداوم در اجرای 3 ماه آزمایش، عملکرد پایدار، کیفیت قابل اعتماد.
مشخصات
| نام | سیستم های آزمایش مقاومت ارتعاش الکترودینامیک با فرکانس بالا | ||||||||
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی ((m/s) | جابجایی نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (Kg) | ابعاد کویل متحرک (ملی متر) |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ورق اطلاعات عملکرد
| شاکر(ES-30) | ||
| نیروی سینوس (قله) | 30kN | |
| نیروی ضربه (قله) | 60 kN | |
| محدوده فرکانس | 5~2,800 هرتز | |
| جابجایی (متداوم) | 100 میلی متر | |
| حداکثر سرعت | 1.8 متر/s | |
| حداکثر شتاب | 100G | |
| قطر آرمور | 445 میلی متر | |
| 1sفرکانس رزونانس | 2,400 هرتز | |
| زمان منحرف مجاز | >500 Nxm | |
| وزن زره | ۴۰ کیلوگرم | |
| ابعاد پیچ HE/ST | M10(متريک) | |
| فرکانس جداسازی لرزش محوری | <3 هرتز | |
| مکسPبارگذاری | ۵۰۰ کیلوگرم | |
| نشت جریان مغناطیسی | ≤1 متری | |
| ابعاد (L × W × H، غیر بسته بندی شده) | 1،330x860x1,250 میلی متر | |
| وزن (غیر بسته بندی شده) | 2،500 کیلوگرم | |
| نصب | فرش لاستیکی (بالت های لنگر مورد نیاز) | |
| تقویت کننده قدرت (DA-30) | ||
| خروجی تقویت کننده | 30 kVA | |
| SNR | >۶۵ دبیل | |
| ولتاژ خروجی نامی | 120 ورمی | |
| بهره وری تقویت کننده | >90% | |
| ابعاد (L × W × H، غیر بسته بندی شده) | 800x900x2,100 میلی متر | |
| وزن (غیر بسته بندی شده) | ۵۰۰ کیلوگرم | |
| بادکنک | ||
| حجم هوا | 0.46m3/s | |
| قدرت | 7.5 کیلو وات | |
| قطر کانال هوا | 200 mm | |
| فشار هوا | 8.8kPa | |
| نصب | قادر به اتصال به سقف (تا دو خم 90 درجه) ، حداکثر 20 ′′ اجرا | |
| جدول اسلیپ افقی | ||
| ابعاد | 600x600 میلی متر | |
| ضخامت | 45 میلی متر | |
| فرکانسمنتقلید | 2،000 هرتز | |
| موثرmکون | ۵۴ کیلوگرم | |
|
يادداشت: 1برای یکنواخت بودن بهتر از پرتوی روغن با فشار بالا استفاده می شود. |
||
| ارتعاشکنترل کننده وسرعت سنج | ||
| کنترل کننده لرزش | کنترل کننده لرزشبا سینوس، تصادفی، شوک و خود کالیبراسیون. | |
| سرعت سنج | 100mV/g، محدوده: 50g، فرکانس کاری: 1-10kHz، وزن: 11g، با کابل کم سر و صدا 10ft | |
| سایر توابع و لوازم جانبی پشتیبانی شده | ||
| اتاق های محیط زیست | پشتیبانی شده | |
| دستگاه های موبایل | قابل تنظیم | |
| صفحه های عایق | قابل تنظیم | |
| دستگاه | قابل تنظیم | |
| محیط کاری سیستم | ||
| محدوده دما | 0 تا 40 درجه سانتیگراد | |
| محدوده رطوبت | 0~۹۰ درصد، هیچ رطوبت | |
| الزامات برق | 380V/3ph/50 هز،40kVA | |
| فشار هوا فشرده | 0.6 Mpa | |
