سیستم های آزمایش ارتعاش الکترودینامیک عمودی و افقی با طیف واکنش شوک
استاندارد آزمایش:
GB/T 31486-2015
UL 1642:2012 < استاندارد برای باتری های لیتیوم>
UL 2054: 2012 < باتری های خانگی و تجاری>
UN38.3 ((2012)
IEC62133-2:2017 < الزامات ایمنی برای سلول های ثانویه بسته شده قابل حمل و برای باتری های ساخته شده از آنها برای استفاده در برنامه های کاربردی قابل حمل - بخش 2: سیستم های لیتیوم>
تجهیزات تست جدول ارتعاش شبیه سازی حمل و نقلمی تواند در X،Y،Z سه محور آزمایش لرزش سینوسایدال و آزمایش لرزش تصادفی پهن باند تکمیل شود، که توسط کلاسیک (نیمی - سینوس، تراپیز،موج دندان دیده شده) آزمایش طیف پاسخ نبض و شوکاین محصولات به طور گسترده ای در دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم برقی، ارتباطات، لوازم خانگی و سایر زمینه ها استفاده می شوند.
پارامترهای فنی دستگاه آزمایش لرزش:
| مدل |
سینس نامی قدرت(ن) |
درجه بندی تصادفی قدرت(ن) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
رتبه بندی شده ازقرار دادن (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
سیستم های تست ارتعاش الکترودینامیک عمودی و افقیویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
ویژگی های بنک عمودی بلند:
VT عمودی بلند و پیچ های مشخص، دقت محاسبه شده، طراحی پیچیده، برای اطمینان از مشتری به دست آورد بهترین عملکرد با توجه به ساختار کامل،مواد و کار با کیفیت بالا.
پارامترهای فنی کشنده عمودی:
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
.
ویژگی های پایه افقی:
در داخل صندلی بارگذاری کوچک برای تحقق شتاب بالاتر و فرکانس کار، برای بهبود ظرفیت بارگذاری و عملکرد کل صندلی ماشین.
صندلی افقی و صندلی لرزش از نوع یکپارچه هستند، با ساختار کامل، آسان برای نصب و تنظیم.
مسیر فشار استاتیک، شکل V، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری تعصب.
پمپ روغن ساخته شده، ساختار خوب و کار آسان.

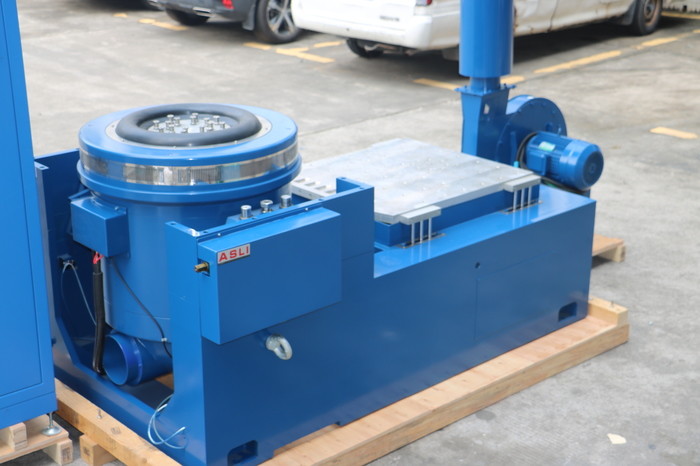

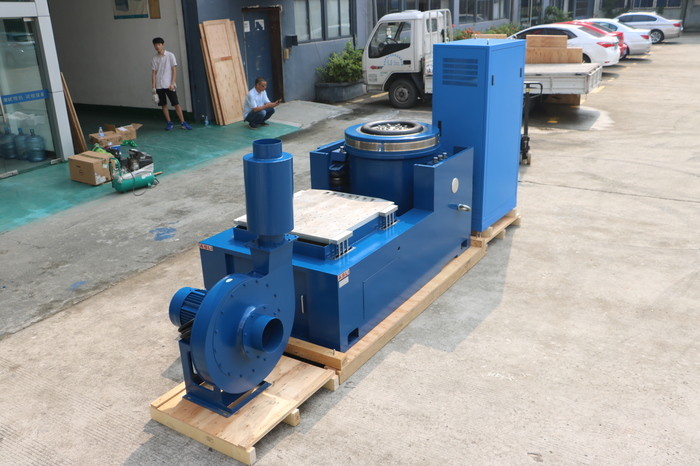

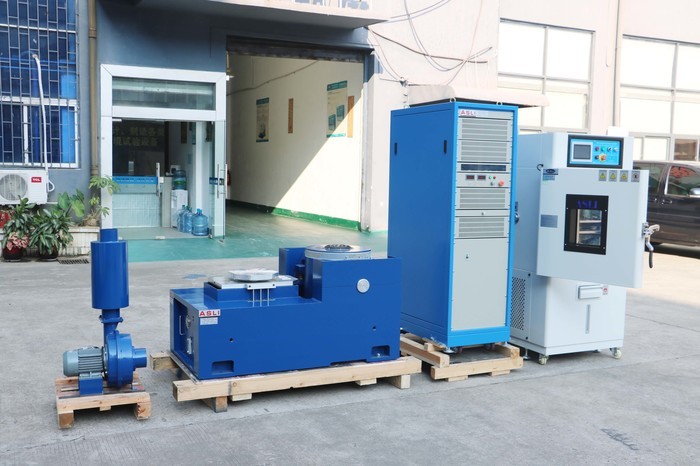

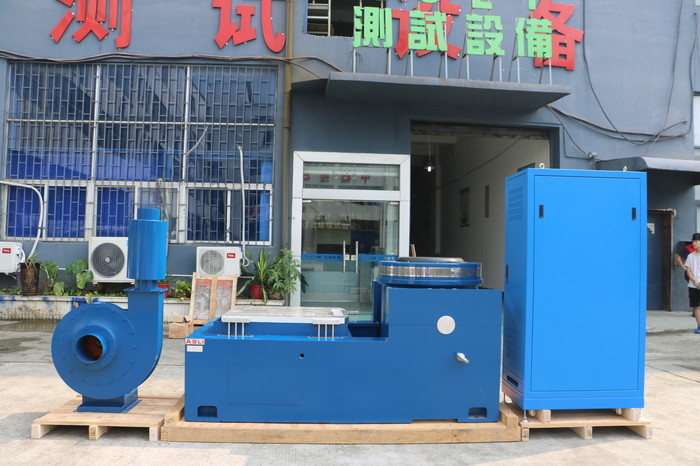

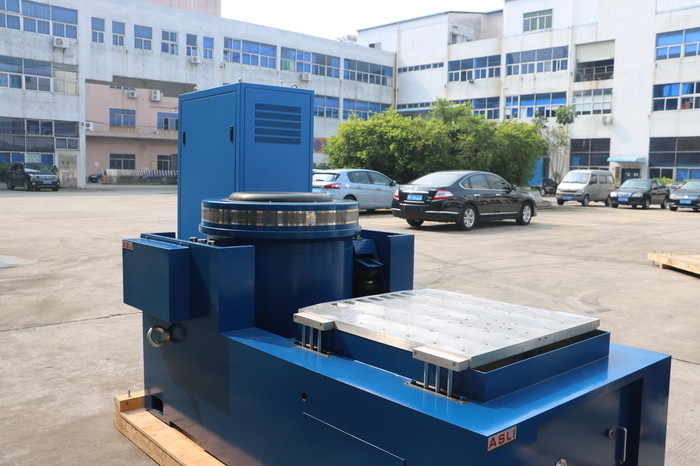

عکس ها برای مرجع:
جزئیات بسته بندی:
اگر شک و تردید دارید یا نیاز دارید در مورد سیستم های تست ارتعاش الکترودینامیک عمودی و افقی با طیف واکنش شوک، لطفاً تردید نکنید تا درخواست خود را ارسال کنید.
