استند آزمون ارتعاش فرکانس بالا ES-30.pdf

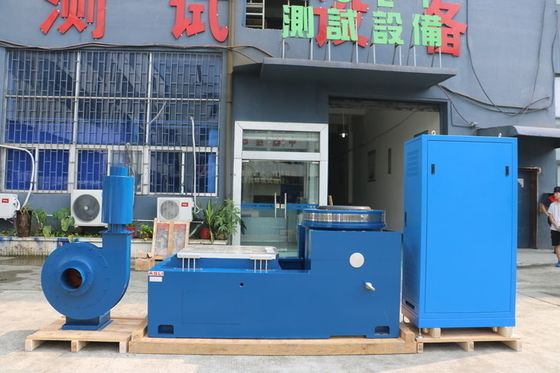

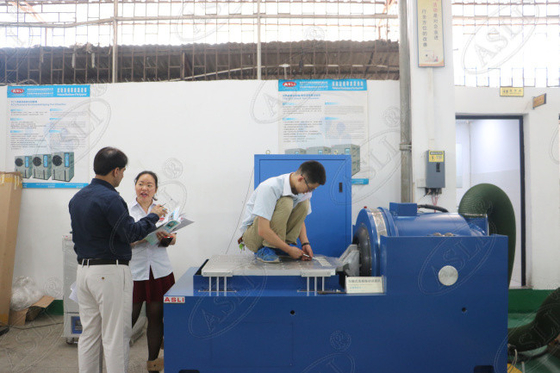

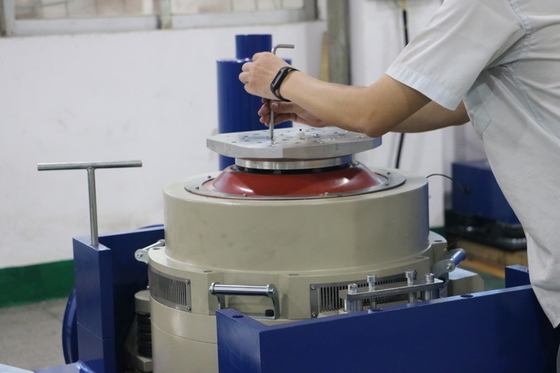

جدول شاکر فرکانس بالا برای آزمایش لرزش
کاربرد:
جدول شاکر فرکانس بالا برای آزمایش لرزش، تکنولوژی تعدیل عرض پالس سینوس تقویت کننده قدرت دیجیتال را اتخاذ می کند. اصل کار آن این است:با استفاده از قدرت سوئیچ فرکانس بالا اثر میدان MOSFET، از طریق مدار دیجیتالی برای تقویت و بازگرداندن سیگنال ولتاژ پایین که ورودی توسط کنترل کننده، سپس خروجی سیگنال اصلی به مدار کویل در حال حرکت تست کننده لرزش،و حرکت میز تمدید آزمایش کننده لرزش را هدایت می کندبخش اصلی تقویت کننده قدرت دیجیتال: کنترل جلویی، ماژول تقویت کننده قدرت، مدار حفاظت، بخش قدرت و کابینت الکتریکی.
دستگاه آزمایش لرزش از نوع الکترومغناطیسی ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت فلوکس مغناطيسي کم، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بارگذاری عجیب
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.
پارامترهای فنی:
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
پارامترهای فنی جدول ارتعاش عمودی:
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه صندلی |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | ۳۰۰×۳۰۰ |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | ۱۲۰۰ × ۱۲۰۰ |
| VT1212 (بانک گرد) | 220 | 350 | Φ1200 |
مقدمه کوتاهی درباره ی کارخانه ی ASLi:
ما یک تولید کننده تجهیزات تست تاریخی طولانی هستیم، در 25 سال گذشته، ما به تجهیزات آزمایش محیط زیست شبیه سازی و دستگاه آزمایش لرزش مکانیکی و شوک اختصاص دادیم.میز لرزش لرزه دار مطابق با استانداردهای ISTA تست شوک تصادفی را انجام دهدمحصول ستاره ما است، و ما گواهینامه CE را برای این ماشین به دست آورده بودیم.
هر شک و تردیدی در موردجدول الکتروديناميك هاي فرکانس بالا براي آزمايش لرزش، لطفاً ترديد نكنيد به من اطلاع بدين.
