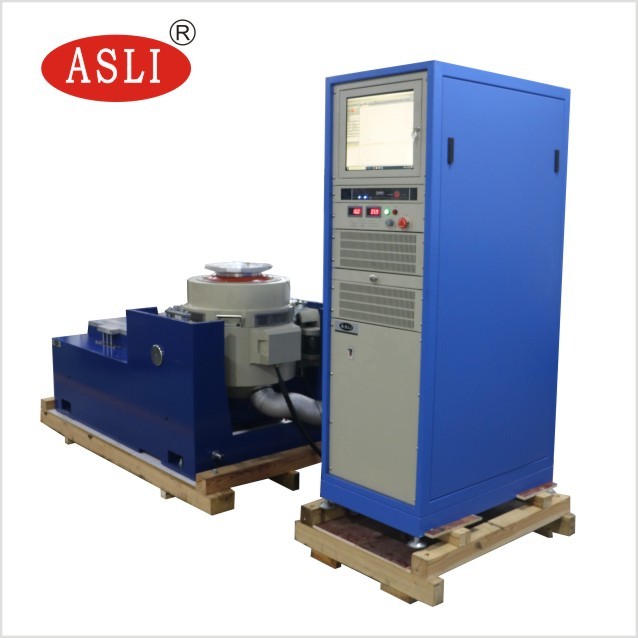

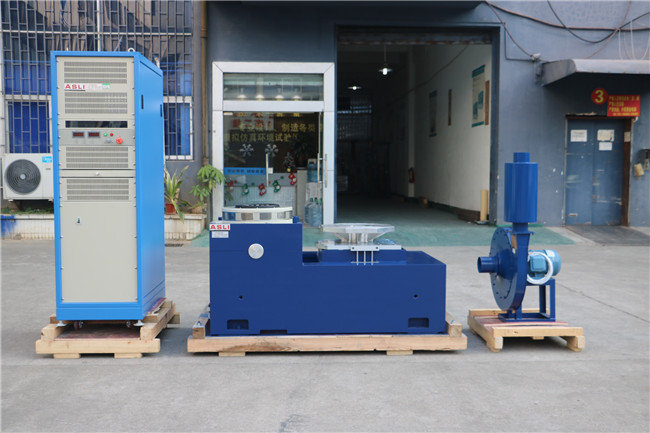

دستگاه تست لرزش سینوسی 3 محور برای تست شوک و ارتعاش
Product Details
| معیار آزمون: | MIL-STD-810G | جهت ارتعاش: | 3 محور |
|---|---|---|---|
| نیروی تکان دهنده: | 20 کیلوگرم | مناسب برای: | حداکثر بارگیری 300 کیلوگرم موارد آزمایشی |
| دامنه فرکانس: | 3 ~ 3500 هرتز | شتاب: | 100 گرم |
| applucatuib: | قطعات خودرو | عمل: | تست شوک و لرزش |
| برجسته کردن |
بارگیری 300 کیلوگرم دستگاه تست ارتعاش,دستگاه تست ارتعاش 20KN,تجهیزات اندازه گیری ارتعاش سینوسی |
||
Product Description
برای اینکه بتوانیم مناسب ترین مدل را برای شما توصیه کنیم دستگاه تست لرزش سینوسی 3 محوره (تجهیزات اندازه گیری لرزش برای تست ضربه و لرزش)، لطفاً اطلاعات زیر را آماده کرده و همراه با استعلام خود ارسال کنید:
- شرح نمونه
- جرم نمونه تست
- ابعاد نمونه
- پروفایل تست (در صورت موجود بودن)
- حداکثر شتاب مورد نیاز برای تست
- جهت تست: محورهای X، Y، Z یا فقط جهت Z
| مشخصات سیستم | ||
|---|---|---|
| مدل سیستم | ES-20 | |
| محدوده فرکانس (هرتز) | 3 ~ 3500 | |
| نیروی نامی (N) | سینوسی | 20000 |
| تصادفی | 20000 | |
| ضربه | 40000 | |
| حداکثر شتاب | سینوسی (متر بر مجذور ثانیه) | 1000 |
| تصادفی (متر بر مجذور ثانیه RMS) | 1000 | |
| ضربه (متر بر مجذور ثانیه) | 2000 | |
| حداکثر سرعت | سینوسی (متر بر ثانیه) | 1.8 |
| ضربه (متر بر ثانیه) | 1.8 | |
| حداکثر جابجایی (میلی متر p-p) | 51 | |
| جرم سیم پیچ متحرک | 30 کیلوگرم | |
| ابعاد سیم پیچ متحرک | قطر 320 میلی متر | |
| حداکثر بار | 300 کیلوگرم | |
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p میلی متر) | حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و طراحی منطقی.
- بلبرینگ های غلتکی میله راکر با سفتی بدنه مستقیم و جهت دار وارداتی، که ظرفیت بار خارج از مرکز عالی را فراهم می کند.
- پایه ایزوله ترونیون اختصاصی برای استفاده هورمونی، با قابلیت جابجایی راحت برای نصب.
- سیستم متحرک با فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کنندگی را افزایش می دهد.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ با اثر بادکنک کوچک، ظرفیت میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
اگر به اطلاعات بیشتری در مورد دستگاه تست لرزش سینوسی 3 محوره (تجهیزات اندازه گیری لرزش برای تست ضربه و لرزش) نیاز دارید، لطفاً در ارسال استعلام خود تردید نکنید.
