شبیه سازی حمل و نقل دستگاه آزمایش ارتعاش الکترودینامیک با فرکانس بالا برای آزمایش ارتعاش سینوسایدال
درخواست
کمپرسور ارتعاش فرکانس بالا "ساختمان مدار دوگانه مغناطیسی"، "چرخه های عمل اسکلت خود تولید شده"، "حمایت هوایی" و "دستاوردهای رول و هدایت خطی" را اتخاذ کرده است."عزل ترنیون" تکنولوژی پیشرفته مدرن و تکنولوژی ویژه، می تواند در X، Y، Z سه محور آزمایش لرزش سینوسایدال و آزمایش لرزش تصادفی پهن باند تکمیل شود، که با آزمایش کلاسیک (نیمی - سین) پالس و طیف پاسخ شوک تکمیل می شود.به طور گسترده ای در دفاع ملی استفاده می شود، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات، لوازم خانگی و سایر زمینه ها.
(1) نیروی نامی: نیروی سینوس 6000N؛ نیروی تصادفی 6000N؛ نیروی شوک 12000N؛
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، جلو و عقب، سینوس، تصادفی، شوک
(3) حالت فرکانس پاکسازی: خطی، لوگاریتیمیک، پاکسازی جلو و عقب، فرکانس ثابت
(4) فرکانس جاروبرقی: 1 تا 32767
(5) زمان فرکانس پاک کردن: فرکانس ثابت / تک 1-3600 دقیقه، منحنی های فرکانس پاک کردن را می توان نمایش داد.
(6) حداکثر شتاب 1000 متر در ثانیه2(بدون بار)
(7) حداکثر بار 180 کیلوگرم
(8) حداکثر جابجایی: 25mm p-p (بدون بار) ، دو قله
(9) جابجایی ضربه: 25 میلی متر
(10) وزن کویل متحرک: 6.5kg
(11) جهت لرزش: عمودی
(12) موج لرزش: سینوس، تصادفی، شوک
(13) قطر کویل متحرک: Φ230 mm
(14) ابعاد سیستم ارتعاش ((ملی متر): W850xH750xD550mm
(15) وزن سیستم لرزش: 590kg

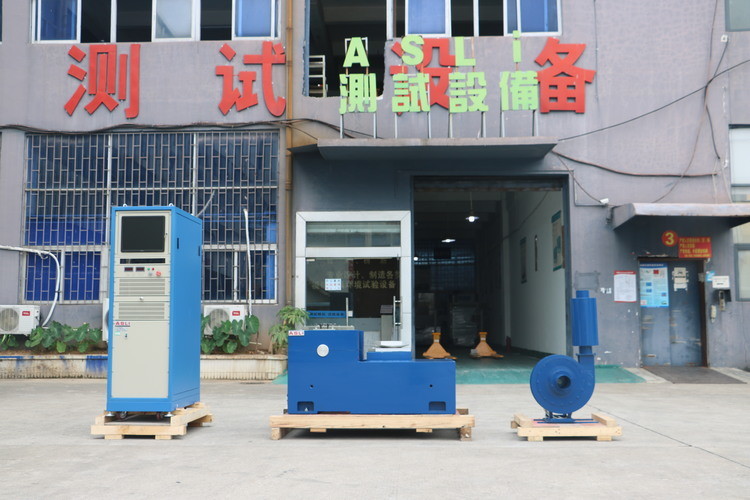

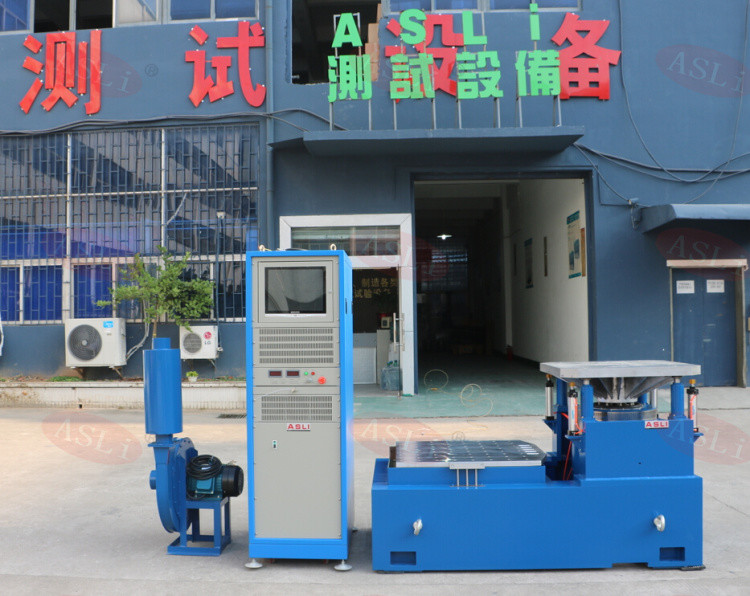

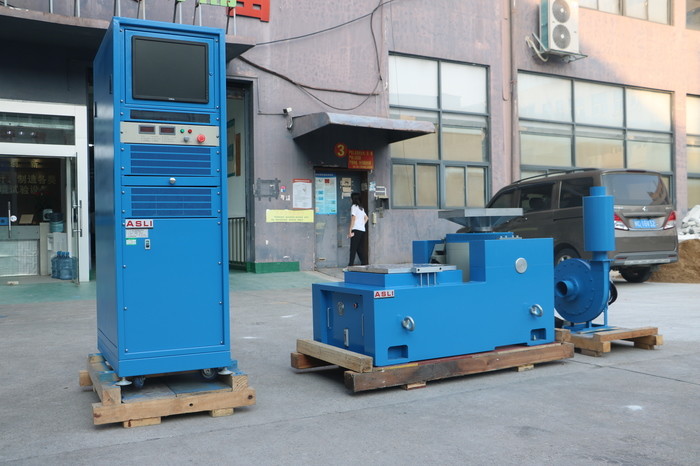

2-2 جزئیات اجزای ارتعاش
(1) ژنراتور ارتعاش 1 مجموعه
(2) کنترل کننده لرزش 1 مجموعه
(3) اتاق اتصال ارتباطات 1 مجموعه
(4) DA-6 تقویت کننده قدرت 1 مجموعه
(5) قدرت تحریک 1 pc
(7) نرم افزار درایور 1 مجموعه
(8) سیستم خنک کننده 1 مجموعه
(9) کامپیوتر صنعتی 1 مجموعه
پارامترهای فنی:
| نام | میز لرزش بسته بندی/بررسي کننده جدول لرزش قطعات خودرو | ||||||||
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی ((m/s) | جابجایی نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (Kg) | ابعاد کویل متحرک (ملی متر) |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
اگه اطلاعات بيشتري در مورد آزمايشگر ارتعاش الکتروديناميكي فرکانس بالا براي آزمايشگر ارتعاش سينوسايدال خواهيد داشت، لطفاً ترديد نكنيد تا در موردش درخواست خود را ارسال كنيد.
