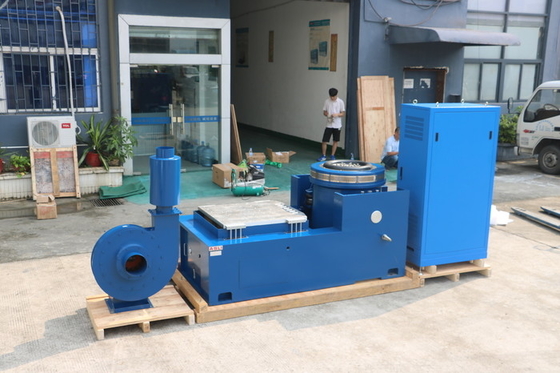

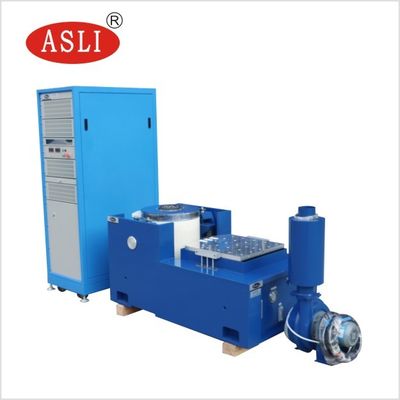

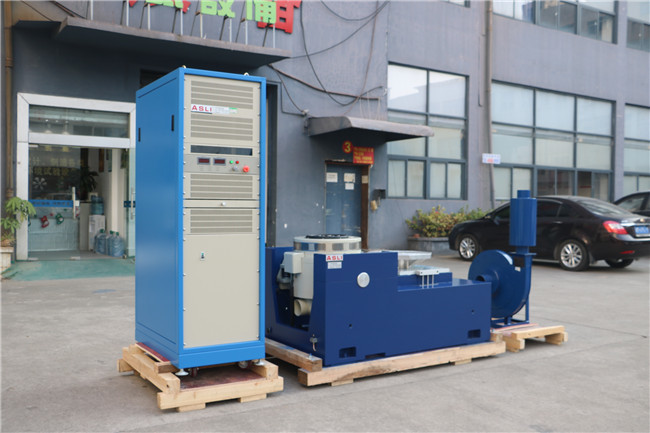

سیستم ارتعاش الکترودینامیک فرکانس بالا عمودی و افقی
تست شاک نیمه موج سینوساز ویژگی ها:

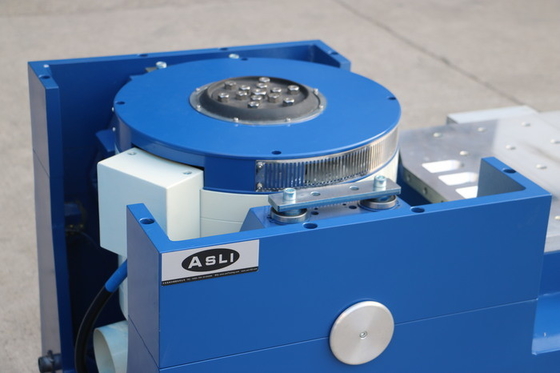

1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.

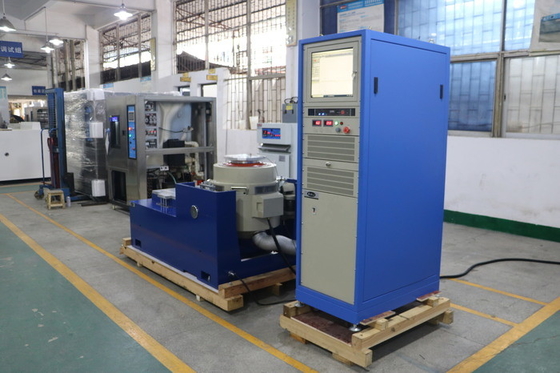

سيستم ارتعاش ((ES-10))
1 پارامترهای فنی برایسیستم ارتعاش الکترودینامیک فرکانس بالا عمودی و افقی:
(1) نیروی نامی: نیروی سینوس 10000N؛ نیروی تصادفی 10000N؛ نیروی شوک 10000N؛
(2) محدوده فرکانس: 5 هرتز تا 3500 هرتز، فرکانس ثابت، جلو و عقب، سینوس، تصادفی، شوک
(3) حالت فرکانس پاکسازی: خطی، لوگاریتیمیک، پاکسازی جلو و عقب، فرکانس ثابت
(4) زمان فرکانس پاک کردن: 1 تا 32767.
(5) زمان فرکانس پاک کردن: فرکانس ثابت / تک 1-3600 دقیقه، منحنی های فرکانس پاک کردن را می توان نمایش داد.
(6) حداکثر شتاب 1000m/s 2 (بدون بار)
7) حداکثر سرعت: 1.8 متر در ثانیه
(8) حداکثر جابجایی: 51mmp-p (بدون بار) ، دو قله
(9) جابجایی ضربه: 51mm
(10) وزن کویل متحرک: 14 کیلوگرم
(11) جهت لرزش: لرزش عمودی + افقی
(12) موج لرزش: سینوس، تصادفی، شوک
(13) قطر کویل متحرک: Φ240 mm
(14) ابعاد سیستم ارتعاش ((ملی متر): W1046*H660*D783mm
(15) وزن سیستم لرزش: 900kg

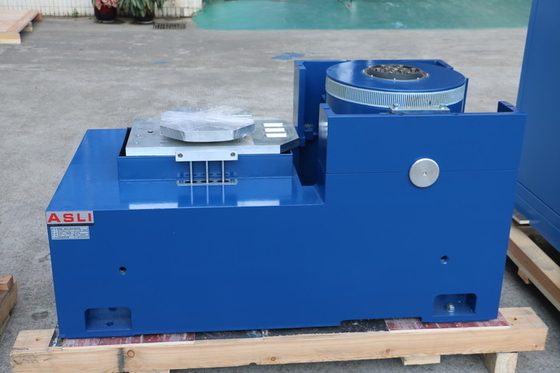

ویژگی های ایستاده افقی در مورد دستگاه آزمایش لرزش:

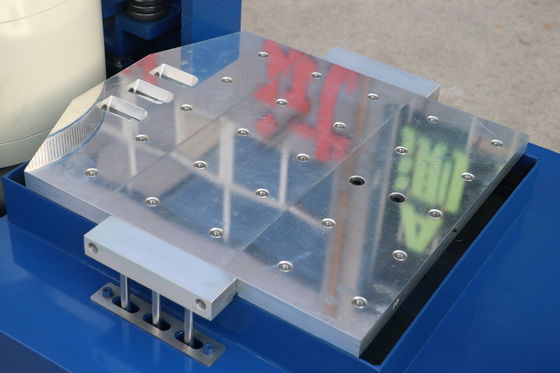

در داخل صندلی بارگذاری کوچک برای تحقق شتاب بالاتر و فرکانس کار، برای بهبود ظرفیت بارگذاری و عملکرد کل صندلی ماشین.
صندلی افقی و صندلی لرزش از نوع یکپارچه هستند، با ساختار کامل، آسان برای نصب و تنظیم.
مسیر فشار استاتیک، شکل V، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری تعصب.
پمپ روغن ساخته شده، ساختار خوب و کار آسان.
نصب نیاز با دستگاه آزمایش لرزش:
(۱) کاربران باید برای جابجایی تجهیزات، فولکلورها و ابزارهای جابجایی را آماده کنند، زیرا بسیار سنگین است.
در به اندازه کافی بزرگ است که تجهیزات وارد شوند
(2) محیط کار ماشین باید در دمای اتاق و با تهویه ی خوب باشد.فاصله فضایی دستگاه ها
سمت چپ/راست/پشت باید حداقل 700 میلی متر باشد، جلو باید حداقل 1500 میلی متر باشد.
پارامترهای فنیسه محور الکترو دینامیک Shaker تست ماشین برای قابلیت اطمینان محصول
| مدل | سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی ((m/s) | تعویض نامبرده (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک (Kg) | ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
درخواست برایسیستم ارتعاش الکترودینامیک فرکانس بالا عمودی و افقی:
ما تولید کننده محصولات سری ارتعاش الکتریکی هستیم، ساختار مدار دوگانه مغناطیسی را اتخاذ کرده ایم، دایره های عمل اسکلت خود تولید شده،"حمایت هوایی" و "دستاوردهای رول و هدایت خطی""عزل ترنيون" تکنولوژي مدرن پیشرفته
و تکنولوژی ویژه، می تواند در X، Y، Z سه محور آزمایش لرزش سینوسایدال و آزمایش لرزش تصادفی پهن باند، تکمیل شود
با آزمون نطفه و طیف پاسخ شوک کلاسیک (نیمی - سینوس، تراپیز، موج دندون)
دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی، ارتباطات،
لوازم خانگی و سایر زمینه ها. --- آزمایش کننده لرزش شیکر صنعتی
بسته بندی برای سیستم لرزش الکترو دینامیک با نیروی بزرگ:
اول فيلم PP و بعد يه فوم 10 ميلي متر بين ماشين و قاب و بيرونش يه قاب پلاکت صادراتي است.
