سیستم تست ارتعاش عمدتاً برای تست ارتعاش و ضربه محصولات، تست غربالگری تنش محیطی، تست قابلیت اطمینان استفاده می شود. دستگاه تست ارتعاش الکترومغناطیسی کاملاً مطابق با استاندارد طراحی تست های مرتبط با باتری است، شبیه سازی تحت شرایط خاص تست ارتعاش باتری، باتری یا بسته باتری روی میز ارتعاش ثابت می شود، با توجه به فرکانس، شتاب و حالت جابجایی تجویز شده در امتداد ارتعاش نمونه باتری در سه جهت عمود بر هم، باتری اندازه گیری شده نباید نشت کند، ناامید نشود، شکسته نشود، آتش سوزی و انفجار نداشته باشد. دامنه کاربرد تست ارتعاش بسیار گسترده است، از برد مدار، باتری، هواپیما، کشتی، موشک، موشک، اتومبیل و لوازم خانگی و سایر محصولات صنعتی.

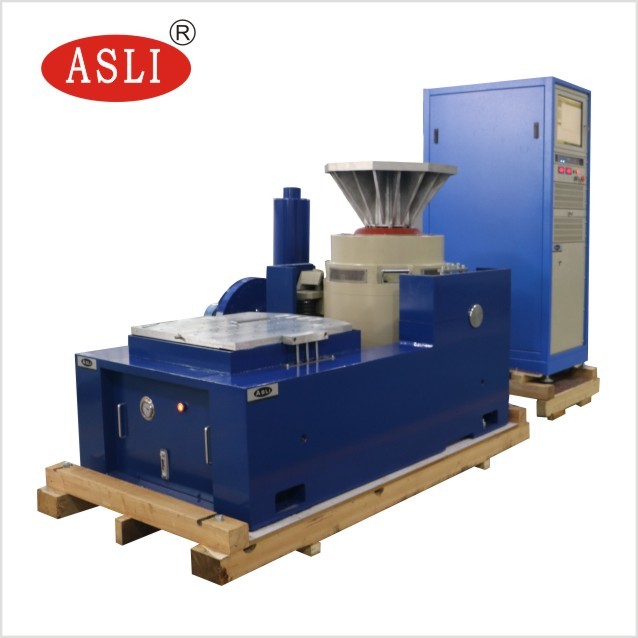

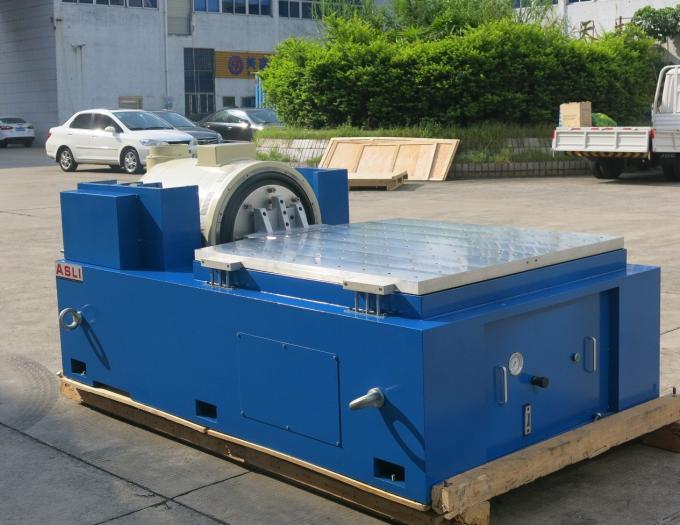

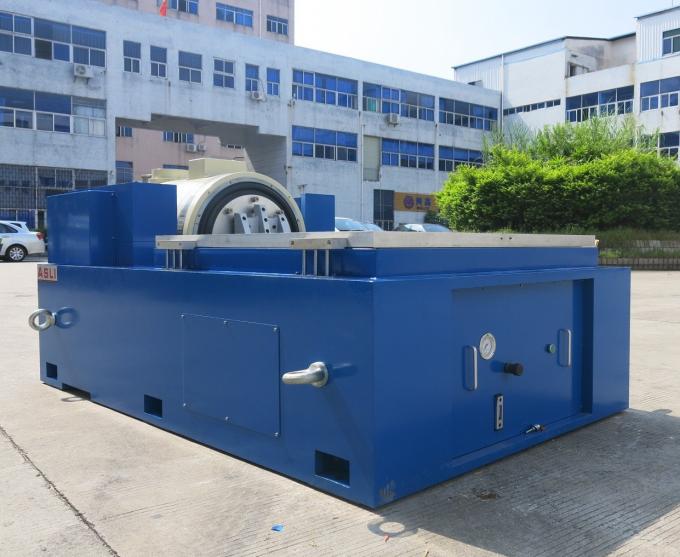

| تجهیزات تست ارتعاش تصادفی با فرکانس بالا و عمودی و افقی پارامترها: | ||||
| حداکثر نیروی تحریک سینوسی | 5000Kg.f peak | |||
| بزرگترین نیروی ارتعاش تصادفی | 5000Kg.f r.ms | |||
| بزرگترین نیروی ارتعاش ضربه | 10000Kg.f peak | |||
| محدوده فرکانس | DC~4000 Hz | |||
| حداکثر جابجایی | 75mm p-p(مقدار peak-to-peak) | |||
| حداکثر سرعت | 1.8m/s | |||
| حداکثر شتاب | 100G(980 m/s2) | |||
| اولین فرکانس رزونانس | 3500Hz | |||
| حداکثر بار | 750kg | |||
| قطر سیم پیچ متحرک (قطر میز کار) | قطر 450 میلی متر | |||
| کیفیت سیم پیچ متحرک | 50kg | |||
| حداکثر بار | 750Kg | |||
| میز پیچ | 13 x M8 | |||
| نشت شار مغناطیسی | <10gauss | |||
| ابعاد | 800mm x 800mm x 800mm(دستگاه عمودی) | |||
| وزن | حدود 1500 کیلوگرم | |||
| سیستم سروو | ||||
| عملکرد | دما، فشار هوا، جابجایی، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کمتر از حد، خطای خارجی، منبع تغذیه کنترل، منطق، کمبود ورودی برابر. | |||
| کنترلر ارتعاش دیجیتال | ||||
| پیکربندی سخت افزار | 2 کانال ورودی، 1 کانال ورودی | |||
| کامپیوتر کنترل | کامپیوترهای صنعتی اصلی، صفحه نمایش کریستال مایع (با صفحه کلید/ماوس نوری) | |||
| نرم افزار | عملیات چینی/انگلیسی، تجزیه و تحلیل دامنه زمان و دامنه فرکانس، منبع سیگنال، تجزیه و تحلیل فرکانس جاروب سینوسی و غیره. WORD می تواند به طور خودکار گزارش های آزمایشی، نمایش سیگنال ها و داده ها، ذخیره سازی، تنظیم پارامترهای آزمون و تجزیه و تحلیل عملکرد را تولید کند. | |||
| سیستم عامل | Windows 2000/ XP | |||
| سنسور شتاب B&W |
دامنه فرکانس:1—2000Hz حساسیت:50mv/g محدوده دما:-24 - 250℃ |
|||
| الزامات الکتریکی | ||||
| منبع الکتریکی | 3 فاز، 380V/50Hz | |||
ویژگی های اصلی
* یک لرزاننده الکترودینامیکی خنک شونده با هوا
* کنترلر ارتعاش و تقویت کننده قدرت ساختار یافته در یک کابینت همه کاره
* دستیابی به 2400 نیوتن حداکثر رانش سینوسی.
* تست 3 محور X,Y, Z
عملکردهای کنترلی
* ارتعاش سینوسی با فرکانس ثابت
* ارتعاش جاروب شده * ارتعاش تصادفی
* ضربه کلاسیک
کاربردهای سیستم معمولی
* تست محیطی
* تست صفحه نمایش استرس
* تست ارتعاش
مزایای کاربر
* نصب آسان را می توان توسط کاربر انجام داد
* رابط کاربری: صفحه نمایش لمسی LCD برای حالت محلی و PC-windows (از طریق اترنت) برای از راه دور
حالت؛
* حالت محلی: شروع سریع یک تست از پیش تعریف شده، ده ها مشخصات تست را می توان ذخیره کرد؛
* حالت از راه دور: تمام عملیات سیستم، از جمله تعریف تست و ذخیره مشخصات تست بر روی mostar، کنترل تست، بررسی داده های تست و مستندات.
