سیستم آزمایش لرزش عمدتا برای آزمایش محیط لرزش و شوک محصولات، آزمایش غربالگری استرس محیطی، آزمایش قابلیت اطمینان استفاده می شود.تست کننده لرزش الکترومغناطیسی کاملا مطابق با استاندارد طراحی آزمایش مربوط به باتری، شبیه سازی در شرایط مشخص آزمایش لرزش باتری، باتری یا بسته باتری بر روی جدول لرزش، با توجه به فرکانس مقرر، ثابت می شود،حالت شتاب و جابجایی در امتداد نمونه باتری لرزش سه جهت عمودی با هم اندازه گیری شده باتری نباید نشتآزمایش لرزش از محدوده کاربرد بسیار گسترده است، از صفحه مدار، باتری، هواپیما، کشتی، موشک، موشک،خودروها و لوازم خانگی و سایر محصولات صنعتی.
ویژگی های اصلی
* یک شیکر الکترو دینامیک هوا خنک شده
* کنترل کننده لرزش و تقویت کننده قدرت در یک کابینت همه در یک ساختار
* دستيابي به 2400 نيوتون
* آزمایش محور X، Y، Z 3
عملکردهای کنترل
* ارتعاش سینوسایدال با فرکانس ثابت
* لرزش پاک شده * لرزش تصادفی
* شوک کلاسیک
برنامه های کاربردی سیستم معمولی
* آزمایش محیط زیست
* تست صفحه نمایش استرس
* آزمایش لرزش
مزایای کاربر
* نصب آسان می تواند توسط کاربر انجام شود
* رابط کاربری: صفحه لمسی LCD برای حالت محلی و کامپیوتر ویندوز (از طریق اترنت) برای از راه دور حالت
* حالت محلی: شروع سریع یک آزمایش از پیش تعریف شده، ده ها مشخصات آزمایش می تواند ذخیره شود؛
* حالت از راه دور: تمام عملیات سیستم، از جمله تعریف آزمایش و ذخیره مشخصات آزمایش در mostar، کنترل آزمایش، بررسی داده های آزمایش و مستندات.

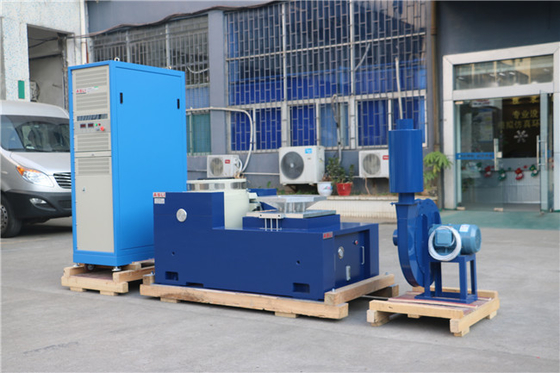

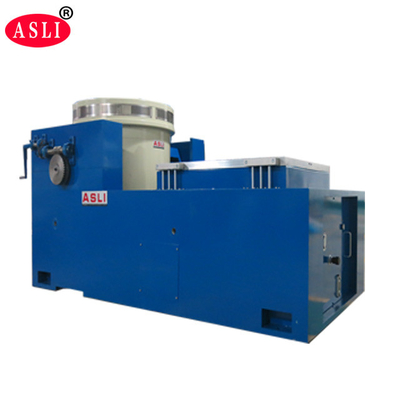

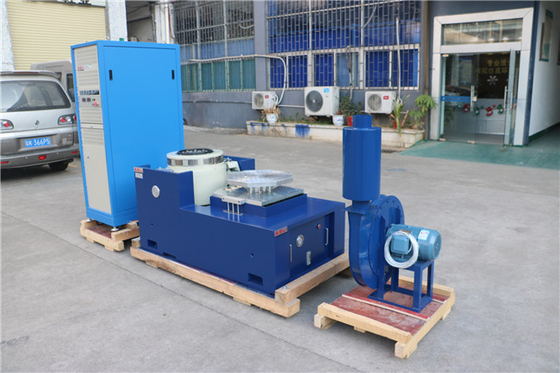

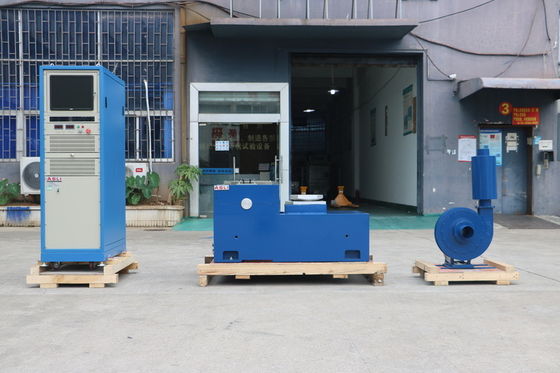

| تست کننده ارتعاش الکترودینامیک با فرکانس بالا با استاندارد MIL-Std پارامترها: | ||||
| حداکثر نیروی تحریک سینوس | 5000 کیلوگرم در ساعت | |||
| بزرگترین نیروی ارتعاش تصادفی | ۵۰۰۰ کیلوگرم در ساعت | |||
| بزرگترین نیروی لرزش شوک | حداکثر وزن 10000 کیلوگرم | |||
| محدوده فرکانس | DC ~ 4000 هرتز | |||
| حداکثر جابجایی | 75mm p-p ((قیمت اوج به اوج) | |||
| حداکثر سرعت | 1.8 متر در ثانیه | |||
| حداکثر شتاب | 100G ((980 m/s2) | |||
| اولین فرکانس رزونانس | ۳۵۰۰ هرتز | |||
| حداکثر بار | 750 کیلوگرم | |||
| قطر کویل متحرک (قطر کار میسا) | قطر 450 میلی متر | |||
| کیفیت کویل متحرک | 50 کیلو | |||
| حداکثر بار | 750 کيلوگرم | |||
| میز پیچ | 13 x M8 | |||
| نشت جریان مغناطیسی | <10 گاوس | |||
| ابعاد | 800mm x 800mm x 800mm ((ماشين عمودي) | |||
| وزن | حدود 1500 کيلوگرم | |||
| سیستم سرو | ||||
| عملکرد | دما، فشار هوا، جابجایی، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی پایین، خطا خارجی، منبع برق کنترل، منطق، عدم ورودی برابر. | |||
| کنترل کننده ارتعاش دیجیتال | ||||
| پیکربندی سخت افزار | 2 کانال ورودی1 کانال ورودی | |||
| کامپیوتر کنترل | کامپیوترهای اصلی لنوو، صفحه نمایش کریستال مایع ((با صفحه کلید/ماوس نوری) | |||
| نرم افزار | عملیات چینی / انگلیسی ، تجزیه و تحلیل دامنه زمان و دامنه فرکانس ، منبع سیگنال ، تجزیه و تحلیل فرکانس پاک کردن سینوس ، و غیره. WORD می تواند به طور خودکار گزارش های آزمایش ، سیگنال ها و نمایش داده ها را تولید کند ،ذخیره سازی، تنظیم پارامترهای آزمایش و تجزیه و تحلیل عملکرد. | |||
| سیستم عامل | ویندوز 2000/ ایکس پی | |||
| سنسور شتاب B&W |
دامنه فرکانس:1 ∼2000 هرتز حساسیت:50mv/g محدوده دما: 24-250°C |
|||
| نیاز به برق | ||||
| منبع برق | 3 فاز، 380 ولت / 50 هرتز | |||
دستگاه آزمایش ارتعاش الکترودینامیک با فرکانس بالا با استاندارد MIL-Std نیز می تواند با اتاق محیط زیست استفاده شود.
