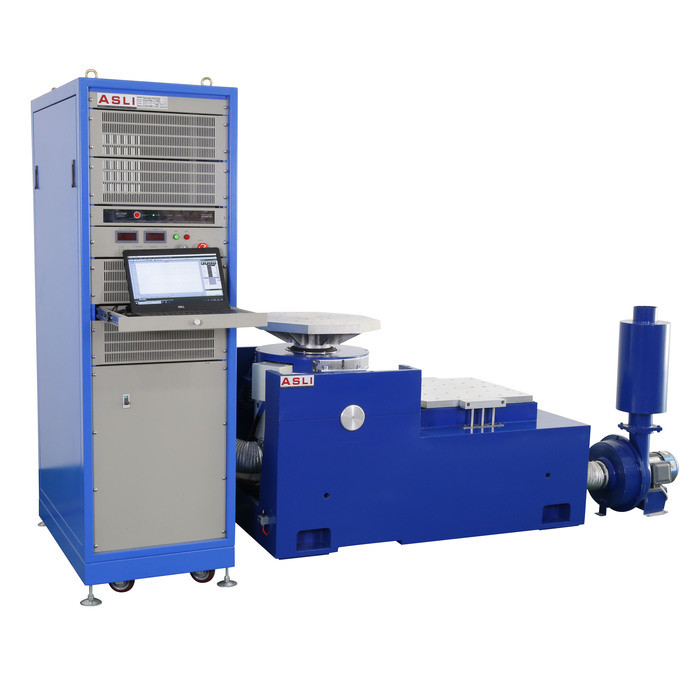

میز تست ارتعاش فرکانس بالا الکترودینامیک 3 محور برای صنعت خودرو
Product Details
| نیروی سینوسی: | 10000 نیوتن | سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 51 میلی متر | فرکانس: | 3 تا 3000 هرتز |
| در حال بارگذاری: | 270 کیلوگرم | جهت ارتعاش: | 3 محور |
| آرماتور: | 240 میلی متر | ||
| برجسته کردن |
میز تست ارتعاش صنعت خودرو,میز تست ارتعاش 3000 هرتز,میز ارتعاش 3 محور 10KN |
||
Product Description

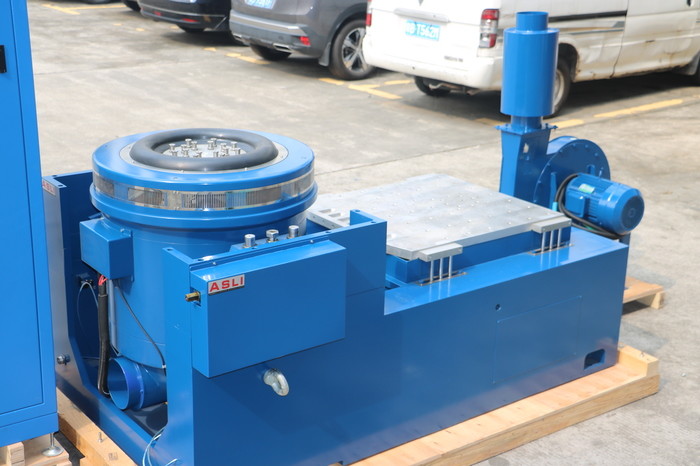

دستگاه لرزاننده با فرکانس بالا از فناوری‌های پیشرفته مدرن از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل اسکلتی خود تولید شونده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و راهنمای خطی، و جداسازی پایه استفاده می‌کند. این دستگاه قادر به انجام تست‌های لرزش سینوسی سه محوره X، Y و Z و تست‌های لرزش تصادفی پهن باند، و همچنین تست‌های طیف پاسخ ضربه و پالس کلاسیک (نیمه سینوسی) است. این دستگاه به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی مورد استفاده قرار می‌گیرد.
- نیروی نامی: نیروی سینوسی 10000 نیوتن؛ نیروی تصادفی 10000 نیوتن؛ نیروی ضربه 20000 نیوتن
- محدوده فرکانس: 3 هرتز تا 3000 هرتز؛ فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی، ضربه
- حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32767
- زمان جاروب فرکانس: فرکانس ثابت / تک 1 تا 3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر سرعت: 1.8 متر بر ثانیه
- حداکثر جابجایی: 51 میلی‌متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 51 میلی‌متر
- وزن سیم‌پیچ متحرک: 14 کیلوگرم
- موج لرزش: سینوسی، تصادفی، ضربه
- قطر سیم‌پیچ متحرک: Φ240 میلی‌متر
- ابعاد سیستم لرزش: عرض 1060 × ارتفاع 750 × عمق 845 میلی‌متر
- وزن سیستم لرزش: 960 کیلوگرم
- لوازم جانبی شامل: گسترش‌دهنده عمودی 600 میلی‌متر × 600 میلی‌متر و میز لغزنده افقی 600 میلی‌متر × 600 میلی‌متر
| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
کنترلر لرزش آخرین طراحی شرکت ما است که از معماری سیستم توزیع شده پیشرفته بین‌المللی استفاده می‌کند. هسته آن جدیدترین پردازنده پرسرعت 32 بیتی اعشاری سری TMS320 از TI است. گزارش‌های تست به طور خودکار در قالب Word تولید می‌شوند. در طول یا پس از تست، گزارش را می‌توان ویرایش کرد و سپس به صورت خودکار یا دستی تولید کرد.
- مولد لرزش — 1 مجموعه
- کنترلر لرزش — 1 مجموعه
- محفظه اتصال ارتباطی — 1 مجموعه
- تقویت کننده صدا DA-10 — 1 مجموعه
- منبع تغذیه تحریک — 1 عدد
- نرم‌افزار درایور — 1 مجموعه
- سیستم خنک کننده — 1 مجموعه
- کامپیوتر صنعتی — 1 مجموعه
- چاپگر رنگی — 1 مجموعه (اختیاری)
- سنسور شتاب (شامل خط خروجی) — 1 عدد
- فیکسچر لرزش — 1 مجموعه (اختیاری، بر اساس نمونه تست)
- اسکلت دایره دینامیکی با طراحی خوب و فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و وارداتی، که ظرفیت بار خارج از مرکز را فراهم می‌کند.
- پایه جداسازی پایه اختصاصی برای استفاده هورمونی، با نصب آسان قابل جابجایی.
- سیستم متحرک با فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک کنندگی را افزایش می‌دهد.
- سفتی استاتیک و سفتی دینامیکی بالون کوچک بلبرینگ، ظرفیت تحمل میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
اگر در مورد میز تست لرزش فرکانس بالا الکترودینامیکی 3 محوره برای صنعت خودرو سوال یا نیازی دارید، لطفاً در ارسال استعلام خود تردید نکنید.
