قیمت دستگاه تست لرزش شیکر الکترودینامیکی فرکانس بالا هوا خنک کننده
Product Details
| نیروی سینوسی: | 10000 نیوتن | سرعت: | 1.8 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 51 میلی متر | فرکانس: | 3 تا 3000 هرتز |
| در حال بارگذاری: | 270 کیلوگرم | شتاب: | 100 گرم |
| روش خنک کننده: | خنک کننده هوا | ||
| برجسته کردن |
لرزشگیر الکترودینامیکی خنک کننده هوا,لرزاننده الکترودینامیکی 10KN,دستگاه تست لرزش 1.8 متر بر ثانیه |
||
Product Description
دانلود مشخصات کامل: تجهیزات تست لرزش ES-10 (PDF)

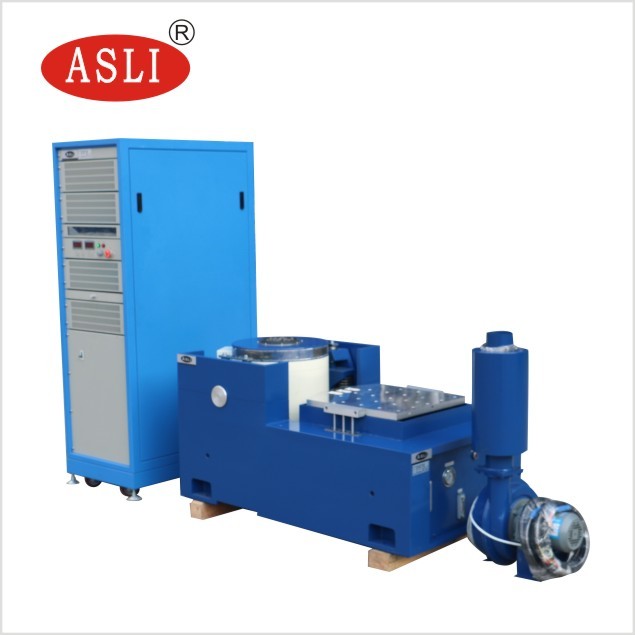

دستگاه لرزاننده الکترودینامیکی فرکانس بالا با خنک کننده هوا یک دستگاه تست لرزش دقیق است که برای تست های دقیق سینوسی، تصادفی و ضربه در محورهای X، Y و Z مهندسی شده است. این دستگاه شامل فناوری های پیشرفته ای از جمله ساختار مدار مغناطیسی دوگانه، حلقه های عمل اسکلت خود تولید، پشتیبانی هوابرد، بلبرینگ های غلتکی با هدایت خطی و ایزولاسیون پایه است. این سیستم به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی مورد استفاده قرار می گیرد.
- نیروی نامی: نیروی سینوسی 10,000 نیوتن؛ نیروی تصادفی 10,000 نیوتن؛ نیروی ضربه 20,000 نیوتن
- محدوده فرکانس: 3 هرتز تا 3000 هرتز - پشتیبانی از فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی و حالت های ضربه
- حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32,767
- زمان جاروب فرکانس: فرکانس ثابت / تک 1-3600 دقیقه؛ منحنی های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر سرعت: 1.8 متر بر ثانیه
- حداکثر جابجایی: 51 میلی متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 51 میلی متر
- وزن سیم پیچ متحرک: 14 کیلوگرم
- موج لرزش: سینوسی، تصادفی، ضربه
- قطر سیم پیچ متحرک: Φ240 میلی متر
- ابعاد سیستم لرزش: عرض 1060 × ارتفاع 750 × عمق 845 میلی متر
- وزن سیستم لرزش: 960 کیلوگرم
- لوازم جانبی شامل: صفحه گسترش عمودی 600 میلی متر × 600 میلی متر و میز لغزنده افقی 600 میلی متر × 600 میلی متر
| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- مولد لرزش - 1 مجموعه
- کنترل کننده لرزش - 1 مجموعه
- محفظه اتصال ارتباطی - 1 مجموعه
- تقویت کننده قدرت DA-10 - 1 مجموعه
- منبع تغذیه تحریک - 1 عدد
- نرم افزار درایور - 1 مجموعه
- سیستم خنک کننده - 1 مجموعه
- کامپیوتر صنعتی - 1 مجموعه
- چاپگر رنگی - 1 مجموعه (اختیاری)
- سنسور شتاب (شامل خط خروجی) - 1 عدد
- فیکسچر لرزش - 1 مجموعه (اختیاری؛ مطابق با نمونه تست پیکربندی می شود)
کنترل کننده لرزش دارای طراحی نسل آخر با معماری سیستم توزیع شده پیشرفته بین المللی است. هسته آن جدیدترین پردازنده پرسرعت 32 بیتی ممیز شناور سری TMS320 از TI است. گزارش های تست به طور خودکار در قالب Word تولید می شوند. در طول یا بعد از تست، گزارش ها قابل ویرایش و سپس تولید خودکار یا دستی هستند.
- اسکلت دایره دینامیکی با طراحی خوب با فرکانس تشدید محوری بالاتر.
- طراحی دو مدار مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی را تضمین می کند.
- بلبرینگ های غلتکی میله راکر با استحکام بدنه کامپوزیت مستقیم و وارداتی، ظرفیت بار خارج از مرکز عالی را فراهم می کند.
- پایه ایزولاسیون پایه اختصاصی برای استفاده هورمونی، نصب متحرک راحت را ارائه می دهد.
- سیستم متحرک با فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کنندگی را بهبود می بخشد.
- سفتی استاتیک و سفتی دینامیکی بالون کوچک بلبرینگ، ظرفیت تحمل میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
در صورت وجود هرگونه شک یا نیاز در مورد قیمت دستگاه تست لرزش فرکانس بالا با خنک کننده هوا، لطفاً در ارسال استعلام خود تردید نکنید.
