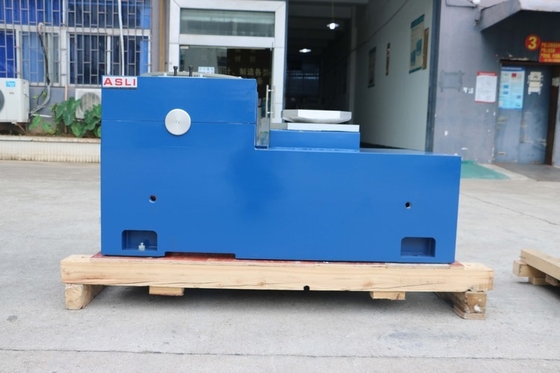

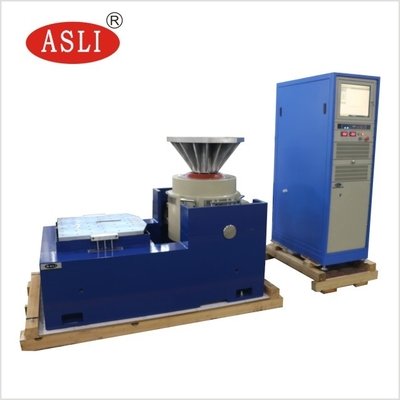

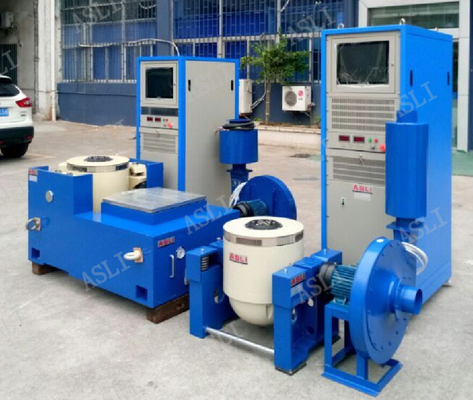

دستگاه آزمون ارتعاش فرکانس پایین با دقت بالا IEC 68-2-6
تقویت کننده قدرت سوئیچینگ دیجیتال
این سیستم از یک تقویت کننده قدرت دیجیتال با نوسان عرض نبض سینوسایدال استفاده می کند. اصل کار این است: با استفاده از قابلیت سوئیچ فرکانس بالا IGBT FET،ورودی سیگنال ولتاژ پایین توسط کنترلر توسط مدار دیجیتال تقویت می شود و به سیگنال اصلی باز می گردد، و سپس خروجی به کویل حرکت میز لرزش برای ترویج لرزش الکتریکی.
اجزای اصلی تقویت کننده قدرت ولتاژ بالا هوشمند عبارتند از: کنترل جلو، ماژول تقویت کننده قدرت، مدار محافظت، بخش منبع برق و کابینت الکتریکی.سیستم ولتاژ بالا و سبک خروجی جریان کوچک را اتخاذ می کند، که باعث کاهش از دست دادن قدرت در طول انتقال می شود و به تطابق معلول موثر و معقول می رسد.
پارامترهای دستگاه لرزش با دقت بالا:
| فشار سینوسایدال | 300kgf |
| فشار تصادفی | 300kgf rms |
| فشار ضربه | ۶۰۰ کیلوگرم |
| محدوده فرکانس | 5~2800 هرتز |
| جابجایی مستمر | 25.4 میلی متر |
| حداکثر سرعت | 1.8 متر در ثانیه |
| تقویت کننده قدرت سوئیچ | |
| خروجی تقویت کننده | 3.5kVA |
| نسبت سیگنال به سر و صدا | >65dB |
| سود IF | ≥80 |
| تحریف هارمونیک کل(در قدرت نامی) | کمتر از 0.5% در حالت DC (0.1Hz) تا 500Hz؛ کمتر از 1.0% در حالت 500Hz تا 5000Hz |
| تقویت کننده قدرتپاسخ فرکانسی | DC (0.1Hz) تا 4500Hz: ±3dB؛ |
| متوسط زمان بینشکست (MTBF) | >35000 ساعت |

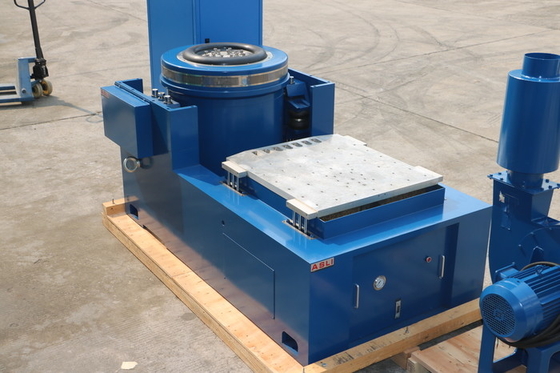

| سقف عمودی گسترش | |
| اندازه میز | ۶۰۰ میلی متر × ۶۰۰ میلی متر |
| محدوده بالایی از کارفرکانس رتبه بندی | سینوس 2200 هرتز، تصادفی 3500 هرتز |
| وزن ضد | 30 کیلوگرم |
| مواد میز کار | آلیاژ آلومینیوم |
| کنترل کننده لرزش | |
| سیستم عامل | ویندوز 7 |
| رابط کاربری | رابط چینی و انگلیسی |
| عملکرد نرم افزار | سینس، تصادفی، شوک کلاسیک، جستجوی رزونانس و ساکنین |
ویژگی:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني.
3. لوله های رولر Rocker Rod راست و جهت گیری سخت بودن بدن کامپوزیت جهت گیری ، ظرفیت بار گیری عجیب.
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت حامل جدول ارتعاش، بهبود عملکرد فرکانس پایین.
لطفاً در صورت هر شک و تردیدی با من تماس بگیریددستگاه آزمون ارتعاش فرکانس پایین با دقت بالا IEC 68-2-6
