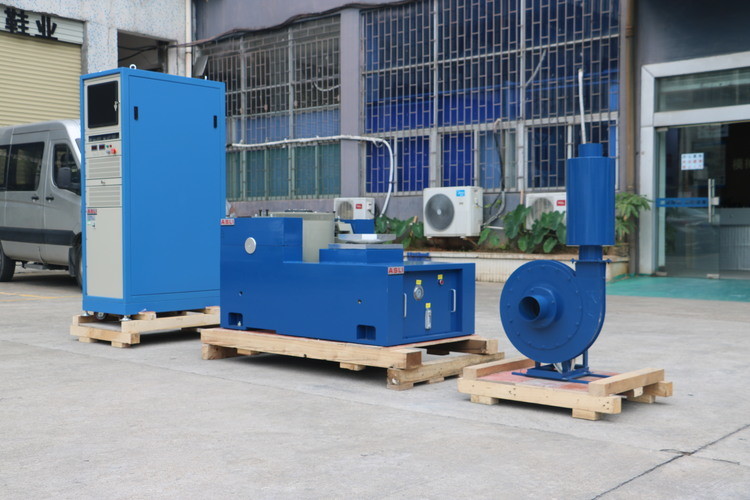

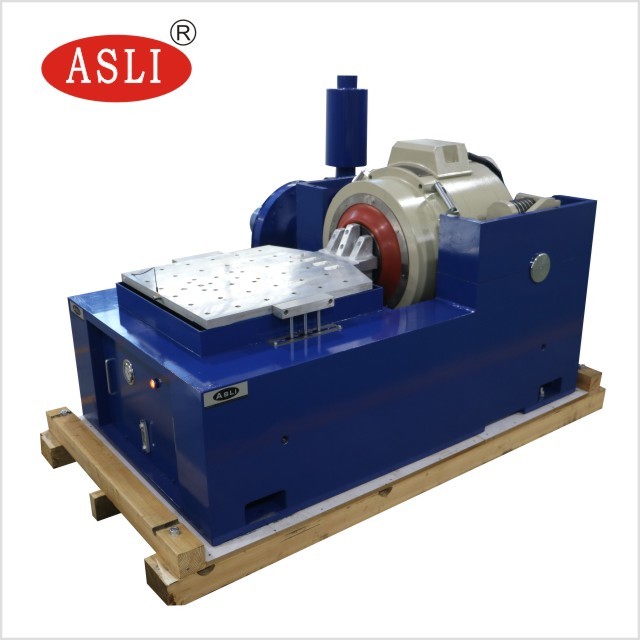

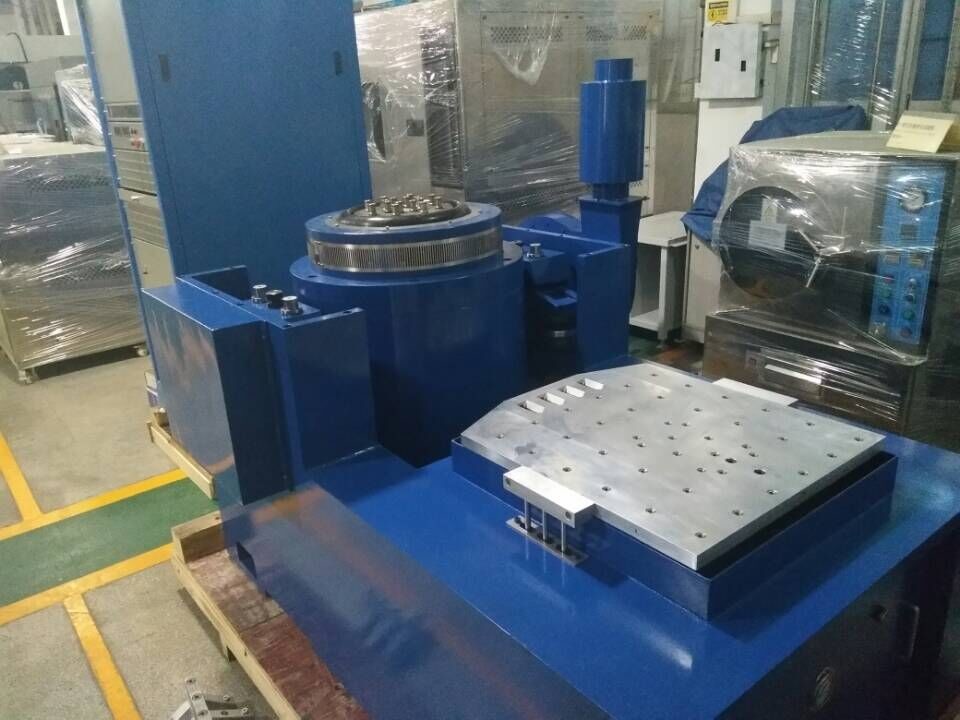

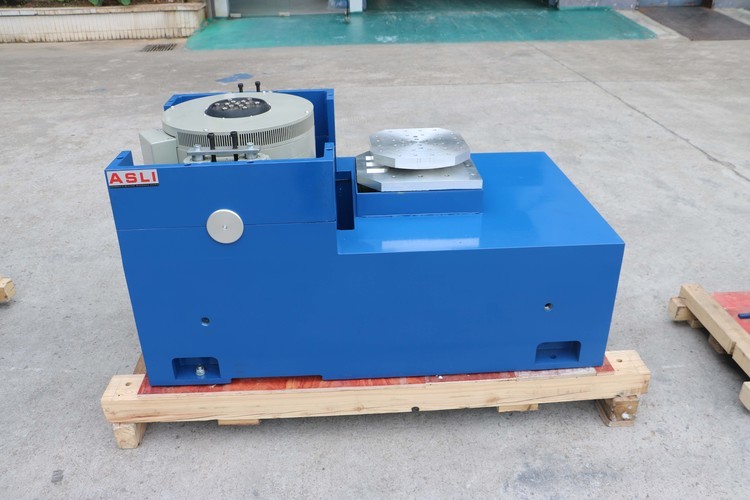

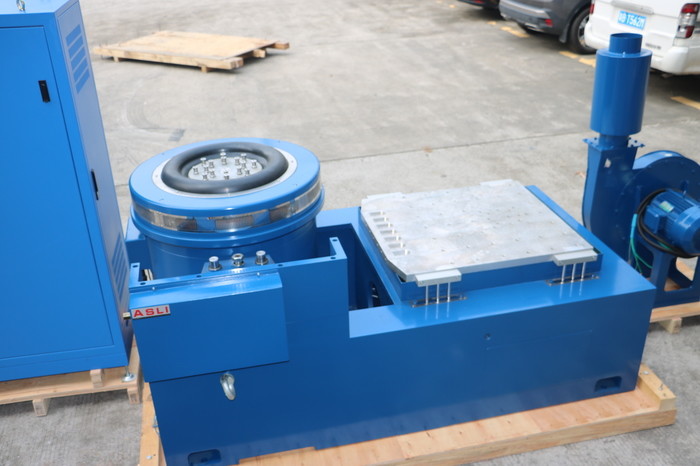

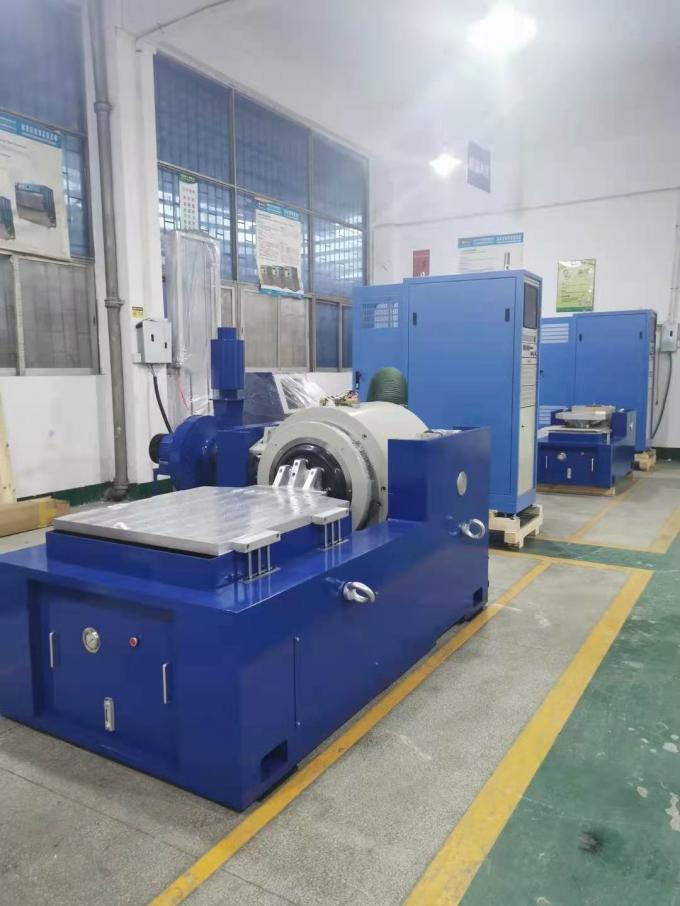

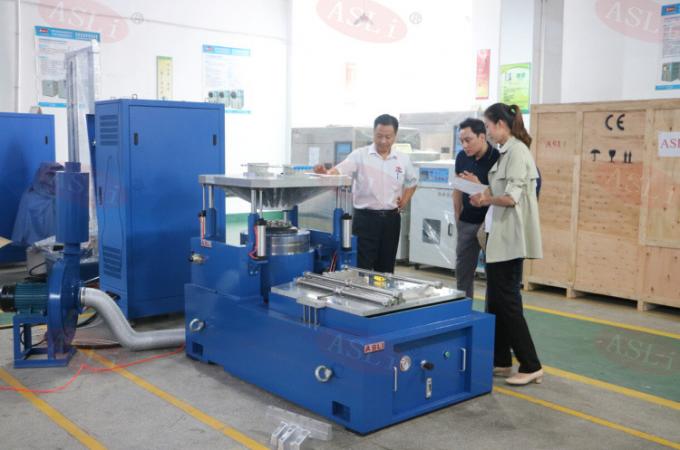

تستکننده ارتعاش الکترونیکی IEC62133 مطابق با استاندارد Ista برای باتری لیتیومی
تقویتکننده توان سوئیچینگ دیجیتال
این سیستم از یک تقویتکننده توان دیجیتال با مدولاسیون پهنای پالس سینوسی استفاده میکند. اصل کار به این صورت است: با استفاده از قابلیت سوئیچینگ با فرکانس بالای IGBT FET، سیگنال ولتاژ پایین ورودی توسط کنترلکننده توسط مدار دیجیتال تقویت شده و به سیگنال اصلی بازگردانده میشود و سپس به سیمپیچ متحرک میز لرزاننده خروجی داده میشود تا ارتعاش الکتریکی را تحریک کند. حرکت تایوان.
اجزای اصلی تقویتکننده توان ولتاژ بالا هوشمند عبارتند از: کنترل جلو، ماژول تقویتکننده توان، مدار حفاظت، بخش منبع تغذیه و کابینت برق. این سیستم از فرم خروجی ولتاژ بالا و جریان کم استفاده میکند که تلفات توان در حین انتقال را کاهش میدهد و به تطبیق امپدانس موثر و منطقی دست مییابد.
پارامترها:
| رانش سینوسی | 300 کیلوگرم نیرو |
| رانش تصادفی | 300 کیلوگرم نیرو rms |
| رانش ضربهای | 600 کیلوگرم نیرو |
| محدوده فرکانس | 5~2800 هرتز |
| جابجایی پیوسته | 25.4 میلیمتر |
| حداکثر سرعت | 1.8 متر بر ثانیه |
| تقویتکننده توان سوئیچینگ | |
| خروجی تقویتکننده | 3.5 کیلو ولت آمپر |
| نسبت سیگنال به نویز | >65 دسیبل |
| بهره IF | ≥80 |
| اعوجاج هارمونیک کل(در خروجی نامی) | کمتر از 0.5٪ زمانی که DC (0.1 هرتز) تا 500 هرتز باشد. کمتر از 1.0٪ زمانی که 500 هرتز تا 5000 هرتز باشد |
| تقویتکننده توانپاسخ فرکانسی | DC (0.1 هرتز) تا 4500 هرتز: ±3 دسیبل; |
| میانگین زمان بینخرابی (MTBF) | >35,000 ساعت |
| صفحه میز گسترش عمودی | |
| اندازه میز | 600 میلیمتر × 600 میلیمتر |
| محدوده بالاییفرکانس نامی | سینوسی 2200 هرتز، تصادفی 3500 هرتز |
| وزنه تعادل | 30 کیلوگرم |
| جنس صفحه میز | آلیاژ آلومینیوم |
| کنترلکننده ارتعاش | |
| سیستم عامل | ویندوز 7 |
| رابط کاربری | رابط چینی و انگلیسی |
| عملکرد نرمافزار | سینوسی، تصادفی، ضربه کلاسیک، جستجوی رزونانس و ماندگار |
ویژگی:
1. اسکلت دایره دینامیکی با طراحی خوب، با فرکانس رزونانس محوری مرحله بالاتر.
2. مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
3. یاتاقانهای غلتکی میله راکر مستقیم و جهتگیری بدنه کامپوزیت وارداتی، جهتگیری سفتی بار خارج از مرکز.
4. فونداسیون ایزولاسیون ترانیون اختصاصی برای استفاده از هورمون، نصب راحتی موبایل.
5. فناوری پیشرفته در اطراف سیستم برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
6. طراحی مجرای جدید و افزایش اثر خنککننده.
7. سفتی استاتیکی، سفتی دینامیکی بلون کوچک یاتاقان، افزایش ظرفیت بار میز لرزاننده، بهبود عملکرد فرکانس پایین.
لطفاً در صورت داشتن هرگونه شک و تردید یا نیاز در مورد با من تماس بگیرید.تستکننده ارتعاش الکترونیکی IEC62133 مطابق با استاندارد Ista برای باتری لیتیومی
