میز لرزاننده ارتعاش عمودی و افقی با RTCA DO-160F و IEC/EN/AS
تفاوت بین تست تصادفی & سینوسی چیست؟
تستهای ارتعاش سینوسی به اندازه تست تصادفی مفید نیستند، زیرا تست سینوسی بر روی یک فرکانس واحد در هر زمان تمرکز دارد. از سوی دیگر، تست ارتعاش تصادفی، تمام فرکانسها را در یک طیف تعریفشده در هر زمان تحریک میکند. توصیف Tustin از ارتعاش تصادفی را در نظر بگیرید - «من شنیدهام که مردم یک طیف پیوسته، مثلاً 10-2000 هرتز، را به عنوان 1990 موج سینوسی با فاصله 1 هرتز توصیف میکنند. نه، این نزدیک است اما کاملاً درست نیست. امواج سینوسی دامنه و فاز ثابتی دارند، چرخه به چرخه. فرض کنید 1990 مورد از آنها وجود داشت. آیا این مجموعه تصادفی خواهد بود؟ نه. برای اینکه این مجموعه تصادفی باشد، دامنه و فاز شروع هر برش باید به طور تصادفی و غیرقابل پیشبینی متفاوت باشد. تغییرات غیرقابل پیشبینی همان چیزی است که ما از آن به عنوان تصادفی یاد میکنیم. ارتعاش تصادفی با طیف گسترده شامل سینوسیها نیست، بلکه یک پیوستار از ارتعاشات است.»

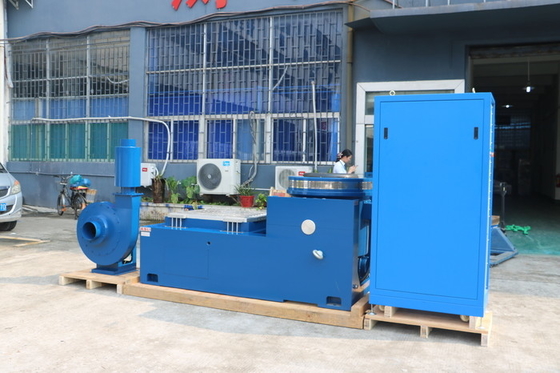

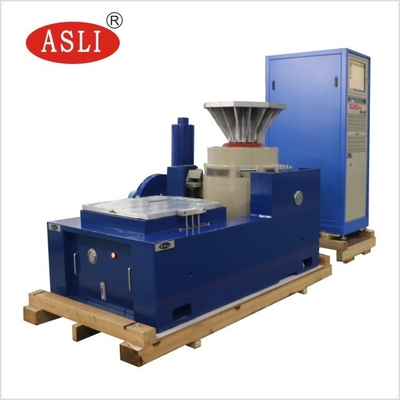

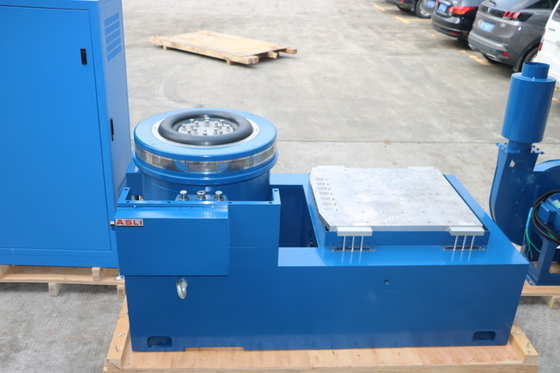

ترکیب سیستم تست

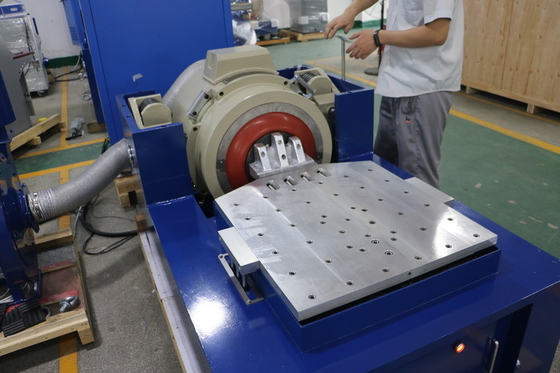

1. ژنراتور ارتعاش افقی یک تکه

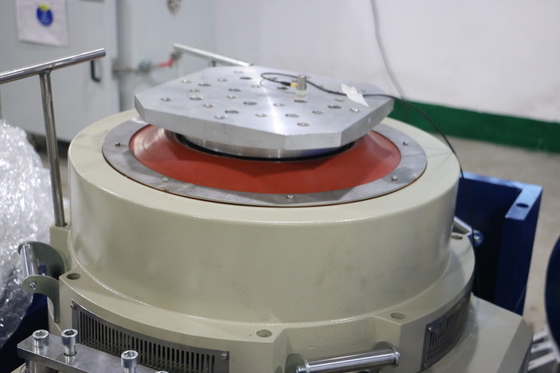

2. میز انبساط عمودی
3. فن خنک کننده با صدا خفه کن
4. تقویت کننده قدرت سوئیچینگ دیجیتال
5. ابزار اندازه گیری کنترل ارتعاش چند منظوره.
مشخصات
| نام | نیمکت تست ارتعاش باتری خودرو EN50604 IEC62133 UN38.3 برای آزمایشگاه | ||||||||
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (میلی متر) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
