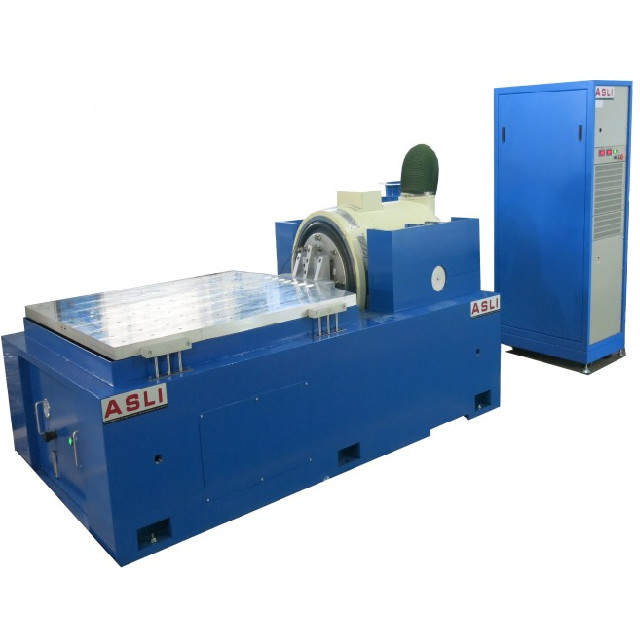

دستگاه ارتعاش الکترودینامیک دستگاه میز لرزاننده مکانیکی 3 محور
Product Details
| نیروی سینوسی: | 6000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 25 میلی متر | فرکانس: | 3 ~ 3500 هرتز |
| بارگذاری: | 180 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 230 میلی متر | ||
| برجسته کردن |
میز لرزاننده مکانیکی 6000N,میز لرزاننده مکانیکی الکترودینامیکی,لرزاننده مکانیکی الکترودینامیکی |
||
Product Description
دستگاه ارتعاش با فرکانس بالا از تکنولوژی های مدرن پیشرفته استفاده می کند از جمله یک ساختار مدار دوگانه مغناطیسی، دایره های عمل اسکلت خود تولید شده، پشتیبانی هوایی،لوله های رول و هدایت خطی، و جداسازی trunnion. این قادر به انجام X، Y، و Z سه محور آزمایش لرزش سینوسایدال و آزمایش لرزش تصادفی پهن باند،و همچنین آزمایشات اسپکتری پالس و واکنش شوک کلاسیک (نیمی سینوس)این تجهیزات به طور گسترده ای در صنایع دفاع ملی، سلاح، هواپیمایی، هوافضا، ارتباطات، الکترونیک، لوازم الکترونیکی و لوازم خانگی استفاده می شود.
- قدرت نامشخص:نیروی سایز 6000N؛ نیروی تصادفی 6000N؛ نیروی ضربه 12000N
- محدوده فرکانس:5 هرتز تا 3500 هرتز از حالت های فرکانس ثابت، جلو و عقب، سینوس، تصادفی و شوک پشتیبانی می کند
- حالت فرکانس پاک کردن:خطی، لوگاریتیمیک، جلو و عقب، فرکانس ثابت
- زمان فرکانس پاک کردن:از 1 تا 32767
- زمان فرکانس پاک کردن:فرکانس ثابت / تک 1 ′′ 3600 دقیقه؛ منحنی های فرکانس پاک کننده می توانند نمایش داده شوند
- حداکثر شتاب:1000 m/s2 (بدون بار)
- حداکثر بار:180 کیلوگرم
- حداکثر حرکت:25 میلی متر p-p (بدون بار) ، دو قله
- جابجایی ضربه:25 میلی متر
- وزن کویل متحرک:6.5 کیلوگرم
- جهت لرزش:عمودی
- امواج ارتعاشسینس، تصادفی، شوک
- قطر کویل متحرک:Φ230 میلی متر
- ابعاد سیستم ارتعاش (ملی متر):W850 × H750 × D550 میلی متر
- وزن سیستم ارتعاش:۵۹۰ کیلوگرم
- ژنراتور ارتعاش 1 مجموعه
- کنترل کننده ارتعاش 1 مجموعه
- اتاق اتصال ارتباطات 1 مجموعه
- DA-6 تقویت کننده قدرت 1 مجموعه
- قدرت تحریک 1 pc
- نرم افزار درایور 1 مجموعه
- سیستم خنک کننده 1 مجموعه
- کامپیوترهای صنعتی 1 مجموعه
| مدل | نیروی نامی سین (N) | قدرت تصادفی نامگذاری شده (N) | محدوده فرکانس (هرتز) | سرعت نامی (m/s2) | سرعت نامی (m/s) | حرکت نامی (p-p) mm | حداکثر بارگذاری (کیلوگرم) | سیم پیچ حرکت (کیلوگرم) | ابعاد کویل متحرک (ملی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ۳۰۰۰ دلار | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | ۳٫۲۸۰۰ | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
توجه: مدل ES-6 به عنوان پیکربندی اصلی برجسته شده است. مدل های دیگر برای نیازهای نیروی و بار بالاتر در دسترس هستند.
- اسکلت دایره ای به خوبی طراحی شده، با فرکانس رزونانس محوری بالاتر.
- طراحی دو مدار مغناطیسی باعث می شود که نشت جریان مغناطیسی کم، ساختار جمع و جور و طرح منطقی باشد.
- لوله های رول Rocker Rod با جهت گیری سفت و وارداتی و سخت بودن بدن کامپوزیت، که ظرفیت بارگذاری عجیب و غریب را فراهم می کند.
- پايه جدايي ترنيون اختصاص داده شده به استفاده از هورمون، ارائه آسان نصب قابل حمل.
- تکنولوژی پیشرفته سیستم حرکت در اطراف اطمینان از قابلیت اطمینان بالا از دایره پویا.
- طراحی کانال جدید اثر خنک کننده را افزایش می دهد
- سفتی ایستاتیک و سفتی پویا بالون کوچک حامل ظرفیت تحمل میز لرزش را افزایش می دهد و عملکرد فرکانس پایین را بهبود می بخشد.
