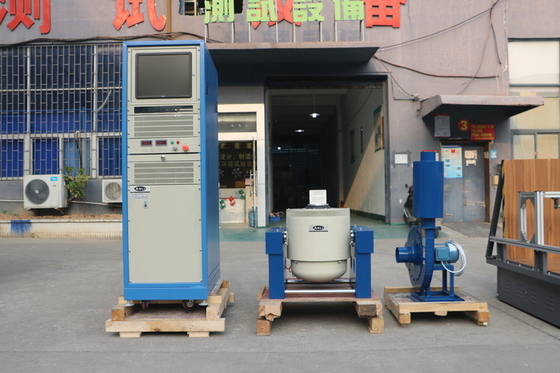

تستر ارتعاش الکترودینامیک کوچک برای برد PCB و سایر محصولات الکتریکی
Product Details
| نیروی سینوسی: | 3000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی | شتاب: | 100 گرم |
| فرکانس: | 3 ~ 3500 هرتز | قدرت: | 380 ولت 3 فاز |
| جابجایی: | 25 میلی متر | برنامه: | برد PCB و سایر محصولات الکتریکی |
| برجسته کردن |
لرزش سنج عمودی 1.6 متر بر ثانیه,لرزش سنج الکترودینامیکی,لرزاننده الکترودینامیک برد PCB |
||
Product Description
- قطعات و سیستم های خودرو - تست صلاحیت
- تست مونتاژ الکترونیکی و تجهیزات کامپیوتری
- تست هوافضا و سخت افزار
- تست قطعات ماهواره
- تست محصول و بسته بندی
- غربالگری استرس عمومی
ما تولید کننده سری محصولات تستر ارتعاش الکترودینامیکی فرکانس بالا / تستر خستگی ارتعاش فرکانس بالا هستیم. تجهیزات ما از فناوری های مدرن پیشرفته از جمله ساختار مدار دوگانه مغناطیسی، حلقه های عمل اسکلت خود تولید شده، پشتیبانی هوابرد، بلبرینگ های غلتکی و هدایت خطی، و ایزولاسیون لولا استفاده می کند. این سیستم ها می توانند تست های ارتعاش سینوسی محور X، Y و Z و تست های ارتعاش تصادفی پهن باند، و همچنین تست های پالس کلاسیک (نیمه سینوسی، ذوزنقه ای، موج دندان اره ای) و تست های طیف پاسخ شوک را انجام دهند.
این محصولات به طور گسترده در صنایع دفاع ملی، تسلیحات، هوانوردی، هوافضا، ارتباطات، الکترونیک، لوازم برقی و لوازم خانگی مورد استفاده قرار می گیرند.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- اسکلت دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- طراحی مدار دوگانه مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ های غلتکی میله راکر با استحکام بدنه کامپوزیت مستقیم و جهت دار وارداتی، که ظرفیت بارگذاری خارج از مرکز را فراهم می کند.
- پایه ایزولاسیون لولا که مخصوص استفاده هورمونی است، با نصب آسان و متحرک.
- سیستم حرکت پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کنندگی را بهبود می بخشد.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ با اثر بادکنک کوچک، ظرفیت میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
- در یک میز بارگذاری کوچک، شتاب و فرکانس کاری بالاتر حاصل می شود که ظرفیت بارگذاری و عملکرد کل میز دستگاه را بهبود می بخشد.
- میز افقی و میز ارتعاش از نوع یکپارچه با ساختار کامل هستند که نصب و تنظیم آنها آسان است.
- مسیر فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و بارگذاری جانبی. پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
| مدل | اندازه میز (میلی متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
میز گسترده عمودی VT و گیره های مشخص شده با دقت محاسبه شده و با ظرافت طراحی شده اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار کامل، مواد با کیفیت بالا و طرز کار به دست می آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | φ1200 |
