ویژگی های اصلی
* یک لرزاننده الکترودینامیکی با خنک کننده هوا
* کنترلر لرزش و تقویت کننده توان در یک کابینت یکپارچه
* دستیابی به نیروی رانش سینوسی پیک 2400 نیوتن.
* تست 3 محور X، Y، Z
| پارامترهای ژنراتور لرزش الکترومغناطیسی: | ||||
| حداکثر نیروی تحریک سینوسی | 5000 کیلوگرم نیرو پیک | |||
| بزرگترین نیروی لرزش تصادفی | 5000 کیلوگرم نیرو r.ms | |||
| بزرگترین نیروی لرزش شوک | 10000 کیلوگرم نیرو پیک | |||
| محدوده فرکانس | DC~4000 هرتز | |||
| حداکثر جابجایی | 75 میلی متر p-p (مقدار پیک به پیک) | |||
| حداکثر سرعت | 1.8 متر بر ثانیه | |||
| حداکثر شتاب | 100G (980 متر بر ثانیه مربع) | |||
| اولین فرکانس تشدید | 3500 هرتز | |||
| حداکثر بار | 750 کیلوگرم | |||
| قطر سیم پیچ متحرک (قطر صفحه کار) | قطر 450 میلی متر | |||
| کیفیت سیم پیچ متحرک | 50 کیلوگرم | |||
| حداکثر بار | 750 کیلوگرم | |||
| پیچ صفحه | 13 x M8 | |||
| نشت شار مغناطیسی | <10 گاوس | |||
| ابعاد | 800 میلی متر x 800 میلی متر x 800 میلی متر (دستگاه عمودی) | |||
| وزن | حدود 1500 کیلوگرم | |||
| سیستم سروو | ||||
| عملکرد | دما، فشار هوا، جابجایی، ولتاژ بیش از حد، جریان بیش از حد، ولتاژ ورودی کم، خطای خارجی، منبع تغذیه کنترل، منطق، ورودی نامتعادل. | |||
| کنترلر لرزش دیجیتال | ||||
| پیکربندی سخت افزار | 2 کانال ورودی، 1 کانال ورودی | |||
| کامپیوتر کنترل | کامپیوترهای صنعتی اصلی، نمایشگر کریستال مایع (با صفحه کلید/موس نوری) | |||
| نرم افزار | عملیات چینی/انگلیسی، تحلیل دامنه زمانی و دامنه فرکانسی، منبع سیگنال، تحلیل فرکانس جاروب سینوسی و غیره. WORD می تواند به طور خودکار گزارش های تست، نمایش سیگنال و داده ها، ذخیره سازی، تنظیم پارامترهای تست و تحلیل عملکرد را تولید کند. | |||
| سیستم عامل | ویندوز 2000/ XP | |||
| سنسور شتاب B&W |
دامنه فرکانس: 1-2000 هرتز حساسیت: 50mv/g محدوده دما: -24 تا 250 درجه سانتیگراد |
|||
| الزامات الکتریکی | ||||
| منبع الکتریکی | 3 فاز، 380 ولت/50 هرتز | |||
توابع کنترل
* لرزش سینوسی با فرکانس ثابت
* لرزش جاروب شده * لرزش تصادفی
* شوک کلاسیک
کاربردهای معمول سیستم
* تست محیطی
* تست غربالگری استرس
* تست لرزش
مزایای کاربر
* نصب آسان توسط کاربر
* رابط کاربری: صفحه نمایش لمسی LCD برای حالت محلی و ویندوز PC (از طریق اترنت) برای حالت از راه دور؛
* حالت محلی: شروع سریع یک تست از پیش تعریف شده، ده ها مشخصات تست قابل ذخیره سازی است؛
* حالت از راه دور: تمام عملیات سیستم، از جمله تعریف تست و ذخیره مشخصات تست در Mostar، کنترل تست، بررسی داده های تست و مستندسازی.

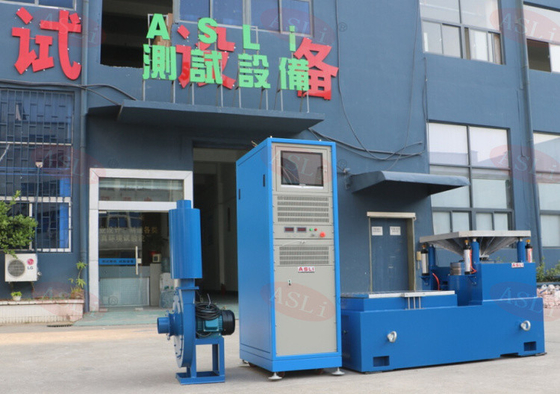

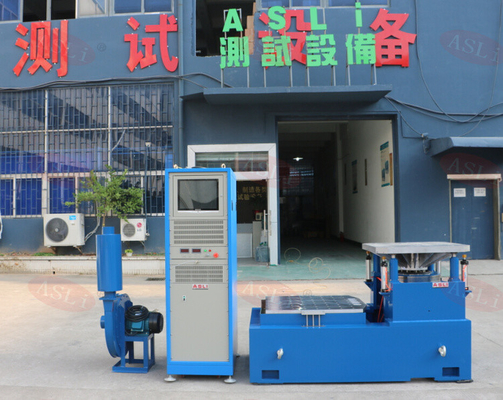

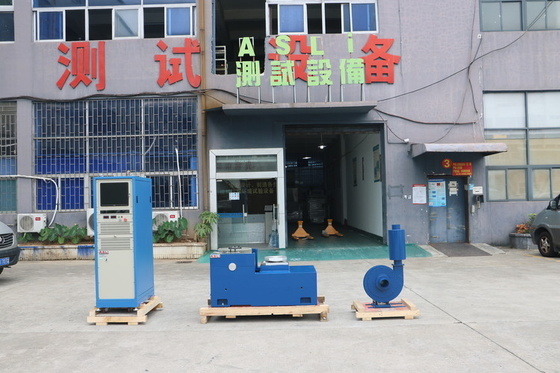

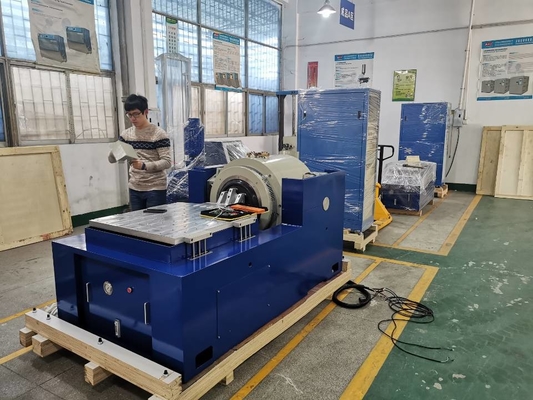

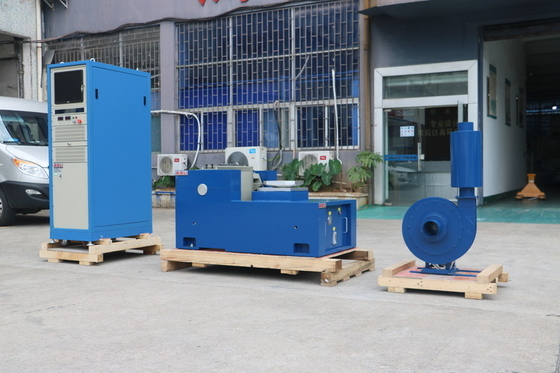

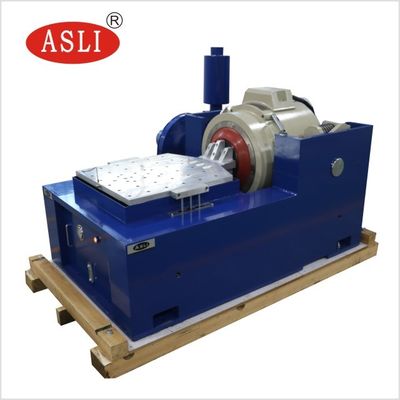

سیستم لرزاننده الکترودینامیکی فرکانس بالا
عمدتاً برای تست محیط لرزش و شوک محصولات، تست غربالگری استرس محیطی، تست قابلیت اطمینان استفاده می شود. تستر لرزش الکترومغناطیسی کاملاً مطابق با استاندارد طراحی تست های مربوط به باتری، شبیه سازی تحت شرایط خاص تست لرزش باتری، باتری یا بسته باتری روی میز لرزش ثابت می شود، مطابق با فرکانس، شتاب و حالت جابجایی تعیین شده در امتداد سه جهت عمود بر هم نمونه باتری لرزش می کند، باتری نباید نشت کند، از هم نپاشد، شکسته نشود، آتش نگیرد و منفجر نشود. دامنه کاربرد تست لرزش بسیار گسترده است، از برد مدار، باتری، هواپیما، کشتی، موشک، خودرو و لوازم خانگی و سایر محصولات صنعتی.مرور کلی محصول
