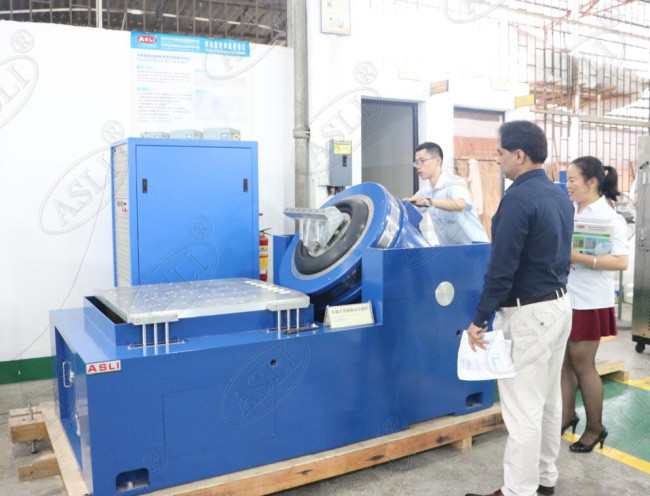

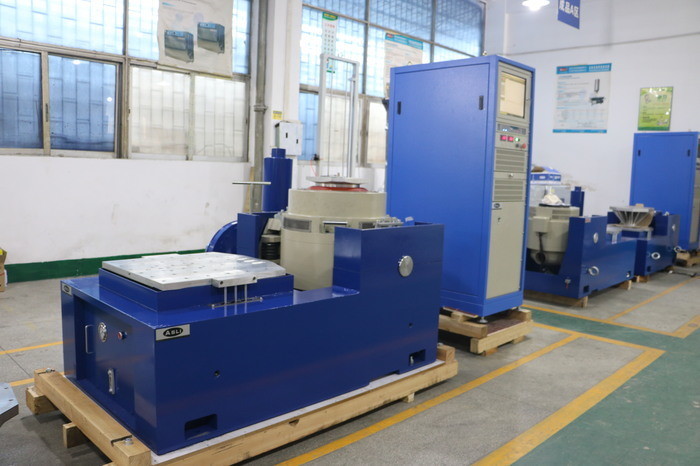

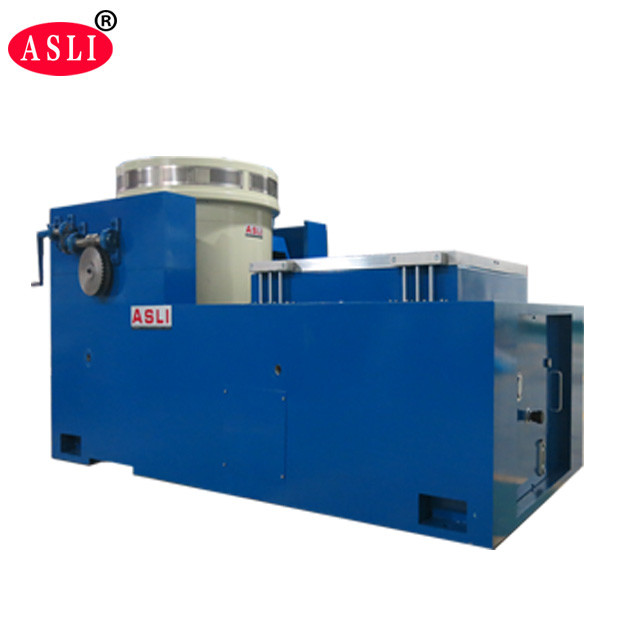

سیستم تست لرزش لرزان 40KN هوا خنک با میز ویبره 1000×1000 میلی متری
Product Details
| زور: | 40 کیلوگرم | سرعت: | 1.8m/s |
|---|---|---|---|
| جابجایی: | 51 میلی متر | فرکانس: | 3 ~ 2000 هرتز |
| بار: | 500 کیلوگرم | شتاب: | 100 گرم |
| زره پوش: | 450 میلی متر | اندازه جدول: | 1000 در 1000 میلی متر |
| برجسته کردن |
سیستم لرزش لرزان 40KN,سیستم لرزشگیر هوا خنک,میز لرزش 1000x1000 میلی متر |
||
Product Description
سیستم تست لرزاننده با نیروی 40 کیلونیوتن با خنک کننده هوا و میز لرزاننده 1000 × 1000 میلی‌متر، یک راه حل تست لرزش الکترومغناطیسی با فرکانس بالا است که برای تحریک عمودی و افقی طراحی شده است. این سیستم به طور گسترده برای ارزیابی فرکانس‌های تشدید طرح‌های محصول و بسته‌بندی و همچنین شبیه‌سازی لرزش تصادفی که در طول توزیع یا در محیط‌های استفاده رخ می‌دهد، استفاده می‌شود. این سیستم کاربری آسانی دارد و می‌تواند طیف وسیعی از تست‌های لرزش را مطابق با مشخصات دولتی، صنعتی و شرکتی انجام دهد.
لرزاننده یک دستگاه الکترومغناطیسی است که برای تست لرزش به منظور تحریک سازه تحت آزمایش استفاده می‌شود. این دستگاه معمولاً برای تست مودال یا تست استقامت به کار می‌رود. لرزاننده‌های لرزش در طرح‌های مختلفی برای مطابقت با نیازهای مختلف تست موجود هستند.
- ساختار ترکیبی محفظه تست و سیستم تبرید با طراحی فشرده و زیبا، همراه با کنسول مستقل برای عملکرد راحت.
- واحد کمپرسور تبرید اصلی و لوازم جانبی اصلی آن وارداتی از خارج.
- کنترلر صفحه لمسی رنگی LCD وارداتی قادر به کنترل خودکار برنامه‌های دما و رطوبت.
- مجهز به رابط مخابراتی RS-232. برای برآورده کردن نیازهای منحصر به فرد مشتری، کاربران می‌توانند از مدل‌های مختلف میز تست لرزش برای اطمینان از عملکرد خوب خنک‌کننده انتخاب کنند.
- سیستم آب‌بندی حرارتی و هوایی - این میز لرزش همچنین دارای اثر قابل توجهی از لرزش مکانیکی، تجهیزات تست قابلیت اطمینان و لرزش ضربه‌ای است.
میز لرزش بسته بندی / تستر میز لرزش برای قطعات خودرو
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
لرزاننده همچنین می‌تواند با یک محفظه تست دما و رطوبت برای تست‌های جامع محیطی و لرزشی ترکیب شود.
| مدل | THV-408(A~F) |
|---|---|
| ابعاد داخلی | W600 × H850 × D800 (میلی متر) |
| ابعاد خارجی | W850 × H1950 × D2100 (میلی متر) |
| محدوده دما | دمای پایین: (A: 25 درجه سانتیگراد؛ B: 0 درجه سانتیگراد؛ C: -20 درجه سانتیگراد؛ D: -40 درجه سانتیگراد؛ E: -60 درجه سانتیگراد؛ F: -70 درجه سانتیگراد) دمای بالا: 100 درجه سانتیگراد (150 درجه سانتیگراد) |
| محدوده رطوبت | 20%–98% RH (10%–98% RH / 5%–98% RH یک شرط اختیاری ویژه است و به رطوبت‌گیر نیاز دارد) |
| دقت تحلیلی / یکنواختی توزیع دما و رطوبت | 0.1 درجه سانتیگراد؛ 0.1% RH / ±2.0 درجه سانتیگراد؛ ±3.0% RH |
| دقت کنترل دما و رطوبت | ±0.5 درجه سانتیگراد؛ ±2.5% RH |
| نرخ سرعت بالا رفتن / پایین آمدن دما | افزایش دما تقریباً 0.1–3.0 درجه سانتیگراد در دقیقه / کاهش دما تقریباً 0.1–1.5 درجه سانتیگراد در دقیقه (حداقل سرعت کاهش دما 1.5 درجه سانتیگراد در دقیقه یک شرط اختیاری ویژه است) |
| مواد داخلی و خارجی | جنس جعبه داخلی فولاد ضد زنگ SUS 304# است؛ جعبه خارجی فولاد ضد زنگ یا فولاد نورد سرد SEE با پوشش رنگ است. |
| مواد عایق | مقاوم در برابر دمای بالا، چگالی بالا، مواد عایق فوم کلر فرمات، اتیل استاتوم |
| سیستم خنک کننده | خنک کننده با هوا یا آب / کمپرسور تک مرحله‌ای (-40 درجه سانتیگراد)، کمپرسور دو مرحله‌ای (-70 درجه سانتیگراد) |
| دستگاه‌های حفاظتی | کلید بدون فیوز، کلید حفاظت اضافه بار کمپرسور، کلید حفاظت مبرد فشار بالا و پایین، کلید حفاظت رطوبت بیش از حد و دمای بیش از حد، فیوزها، سیستم هشدار خطا، حفاظت هشدار کمبود آب |
| لوازم جانبی اختیاری | درب داخلی با سوراخ عملیاتی (اختیاری)، ضبط کننده (اختیاری)، تصفیه کننده آب، رطوبت‌گیر |
| تجهیزات تست لرزش | لطفاً میز تست لرزش مناسب را بر اساس شرایط تست مشتری انتخاب کنید. برای پارامترهای فنی، لطفاً به پارامترهای تستر لرزش نوع الکترودینامیکی در این کاتالوگ مراجعه کنید. |
| توان | AC380V 3 فاز 5 خط، 50/60 هرتز |
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- دو مدار مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر مستقیم و جهت‌گیری سفتی بدنه کامپوزیت وارداتی، با ظرفیت بار خارج از مرکز.
- پایه ایزوله ترونیون اختصاصی برای استفاده هورمون، با نصب متحرک راحت.
- سیستم متحرک با فناوری پیشرفته برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
- طراحی کانال جدید برای بهبود اثر خنک‌کنندگی.
- سفتی استاتیک و سفتی دینامیکی بلبرینگ بادکنک کوچک، افزایش ظرفیت بار میز لرزش و بهبود عملکرد فرکانس پایین.
