میز لرزاننده تست لرزش سینوسی و تصادفی با سیم پیچ متحرک کوچک
چه چیزی بر میزان نیروی مورد نیاز برای میز لرزش تأثیر می گذارد؟
شرح نمونه
جرم نمونه تست
ابعاد نمونه
پروفایل تست در صورت موجود بودن
حداکثر شتاب تست
تست در جهت X,Y,Z یا فقط تست در جهت Z
مشخصات مدلسیستم تست لرزش خنک شونده با هوا، میز لرزاننده دینامیکی با فیکسچر نمونه سفارشی
| مشخصات سیستم | |||
| مدل سیستم: | ES- 3 | ||
| محدوده فرکانس: | 3~3500 | ||
| نیروی نامی | سینوسی N | 3000 | |
| تصادفی N | 3000 | ||
| شوک N | 6000 | ||
| حداکثر شتاب. | سینوسی (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک (m/s2) | 2000 | ||
| حداکثر سرعت. | سینوسی (m/s2) | 1.6 | |
| شوک (m/s2) | 1.6 | ||
| حداکثر جابجایی. | حداکثر حرکت mm (p-p) |
25 | |
| سیم پیچ متحرک | 3.5 کیلوگرم | ||
| ابعاد سیم پیچ متحرک | قطر 230 میلی متر | ||
| حداکثر بار: | 100 کیلوگرم | ||
سایر انتخاب های لرزاننده لرزش موجود
| مدل |
سینوسی نامی نیرو (N) |
تصادفی نامی نیرو (N) |
فرکانس محدوده (هرتز) |
حداکثر شتاب (m/s2) | حداکثر سرعت (m/s) |
جابجایی نامی (p-p)mm |
حداکثر بار (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) |
ابعاد سیم پیچ متحرک (میلی متر) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال لرزش برای تست تصادفی
ویژگی ها:
1. اسکلت دایره ای دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
2. دو مدار مغناطیسی، نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
3. میله راکر، بلبرینگ های غلتکی مستقیم و بدنه کامپوزیت وارداتی با سفتی جهت دار، ظرفیت بارگذاری خارج از مرکز.
4. پایه ایزوله ترونیون اختصاصی برای استفاده هورمونی، نصب راحت.
5. سیستم حرکت پیشرفته برای اطمینان از قابلیت اطمینان بالای دایره دینامیکی.
6. طراحی کانال جدید و بهبود اثر خنک کننده.
7. سفتی استاتیک، سفتی دینامیکی بالون کوچک بلبرینگ، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.پارامترهای فنی میز لرزش افقی (تست محور X,Y)
پارامترهای فنی میز لرزش عمودی (تست محور Z):

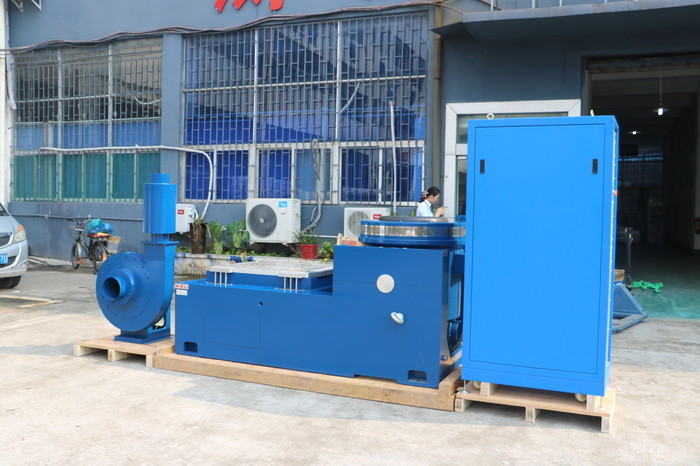

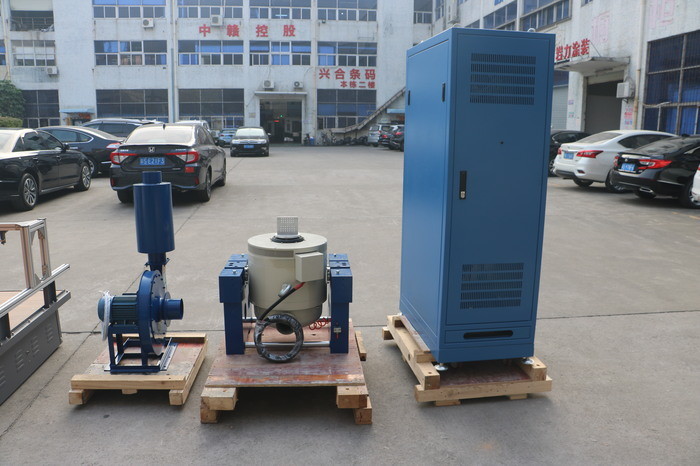

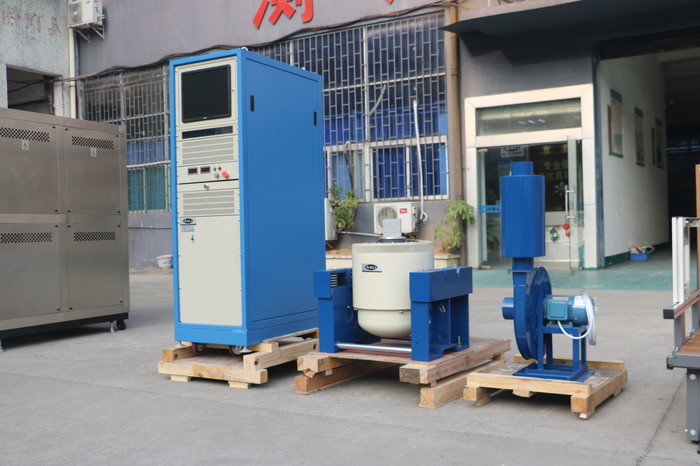

تصویر بسته بندی:
هر گونه سوال در مورد سیستم تست لرزش خنک شونده با هوا، میز لرزاننده دینامیکی با فیکسچر نمونه سفارشی، خوش آمدید با ما تماس بگیرید.
