DO-160 دستگاه های الکتریکی صنعتی الکترودینامیک نوع آزمایش لرزش
آزمایش لرزش چطور کمک می کند؟
آزمایش لرزش با تکرار شرایط (در یک محیط آزمایش) انجام می شود که یک محصول، ماشین یا ساختار ممکن است در طول عمر خود از طریق آن عبور کند یا مشاهده کند.از جمله شرایط در طول حمل و نقل و همچنین عملیاتبنابراین، آزمایش لرزش پیشگیری از مشکلات عملکرد و شکست های بالقوه حتی قبل از شروع یا رخ دادن آنها است.
همچنین، در صنایع تولید فشرده مانند نفت و گاز، تولید برق، فلزات و معادن و غیره،خرابی یا وقفه ی هر ماشین یا دستگاهی منجر به از دست دادن کارایی و افزایش هزینه های تولید و محیط کار نامطمئن می شود.بنابراین، این صنایع نیاز به آزمایش های لرزش مداوم و منظم دارند.
دانلود سند برای ذخیره -- اینجا کلیک کنید ----→تجهیزات آزمایش لرزش ES-10.pdf
برای DO-160 دستگاه های صنعتی الکتریکی الکترودینامیک نوع لرزش تست کننده لطفا آماده برای زیر و ارسال پرس و جو خود را، ما به شما کمک خواهد کرد به سفارش مدل مناسب
شرح نمونه
جرم آزمایش نمونه
ابعاد نمونه
مشخصات تست اگر در دسترس باشد
حداکثر شتاب آزمون
آزمایش جهت X،Y،Z یا فقط جهت Z
مشخصات مدل در نمایش
| مشخصات سیستم | |||
| مدل سیستم: | ES-10 | ||
| محدوده فرکانس: | 3 ~ 3500 | ||
| قدرت نامی | سینوس N | 10000 | |
| N تصادفی | 20000 | ||
| شوک N | 20000 | ||
| حداکثر Acc. | سینوس (m/s2) | 1000 | |
| تصادفی (m/s2 rms) | 1000 | ||
| شوک ((m/s2) | 2000 | ||
| حداکثر ول. | سینوس (m/s2) | 1.8 | |
| شوک ((m/s2) | 1.8 | ||
| حداکثر سرعت | حداکثر سفر mm (p-p) |
51 | |
| کپسول حرکت | 12 کیلوگرم | ||
| ابعاد کویل متحرک | ۲۴۰ میلی متر | ||
| حداکثر بار: | 270 کيلوگرم | ||
سایر انتخاب های موجود در دستگاه لرزش
| مدل |
سینس نامی نیروی (N) |
درجه بندی تصادفی نیروی (N) |
فرکانس محدوده (هرتز) |
سرعت نامی (m/s)2) | سرعت نامی ((m/s) |
جابجایی نامی (p-p) mm |
حداکثر بارگذاری (کیلوگرم) | سیم پیچ متحرک ((Kg) |
ابعاد سیم پیچ متحرک ((ملی متر) |
| ES-1 | 1000 | 1000 | ۳- ۳۵۰۰ | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ۳- ۳۵۰۰ | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ۳- ۳۵۰۰ | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ۳- ۳۵۰۰ | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ۳- ۳۵۰۰ | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | ۵ لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
نمونه لرزش برای آزمایش تصادفی
ویژگی ها:
1. اسکلت دایره ای پویا با فرکانس رزوناسیون محوری بالاتر
2دو مدار مغناطيسي، نشت نزديک فلوکس مغناطيسي، ساختار جمع و جور و عقلاني
3. لوله های رولر Rocker Rod مستقیم و وارداتی جهت گیری سخت بودن بدن کامپوزیت ، ظرفیت بار گیری عجیب
4. پايه ي جدايي ترنيون اختصاص داده شده به استفاده از هورمون ها ، نصب آساني موبايل
5. تکنولوژی پیشرفته حرکت در اطراف سیستم برای اطمینان از دایره پویا از قابلیت اطمینان بالا.
6طراحی کانال جدید و افزایش اثر خنک کننده
7- سفتی استاتیک، سفتی پویا از بالون کوچک حامل، افزایش ظرفیت میز لرزش، بهبود عملکرد فرکانس پایین.
پارامترهای فنی جدول ارتعاش افقی (بررسی محور X،Y)

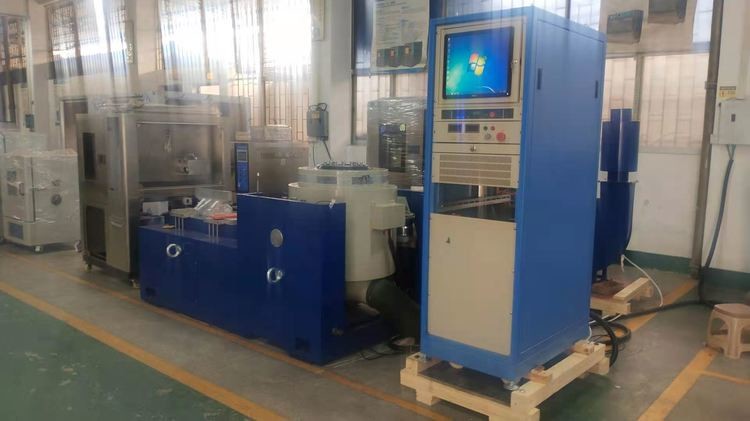

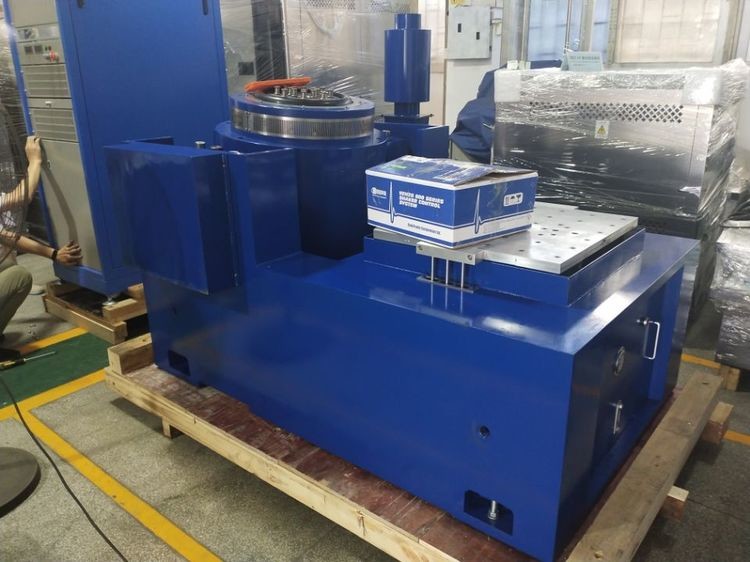

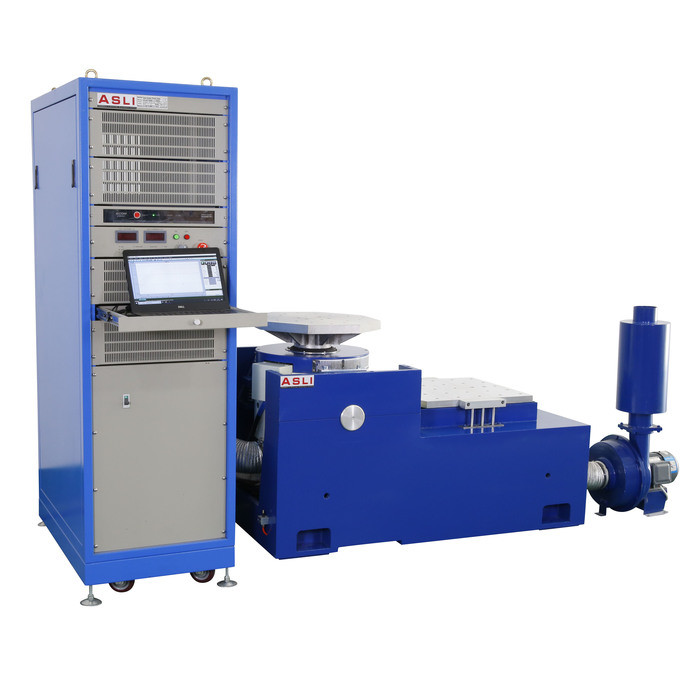

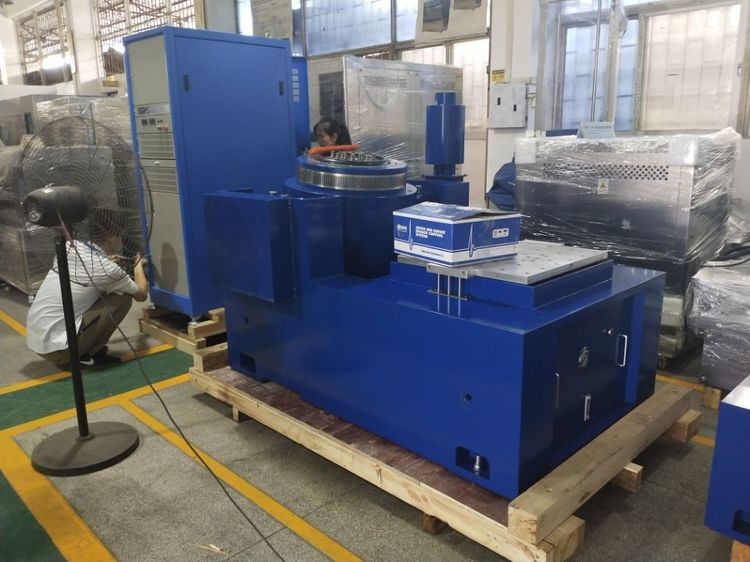

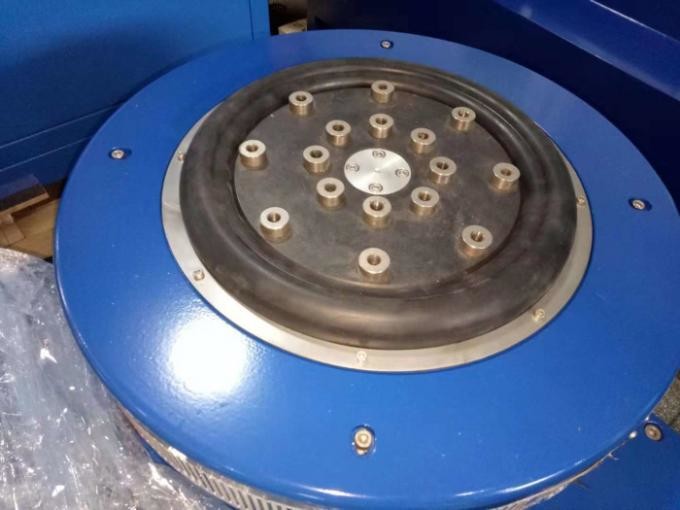

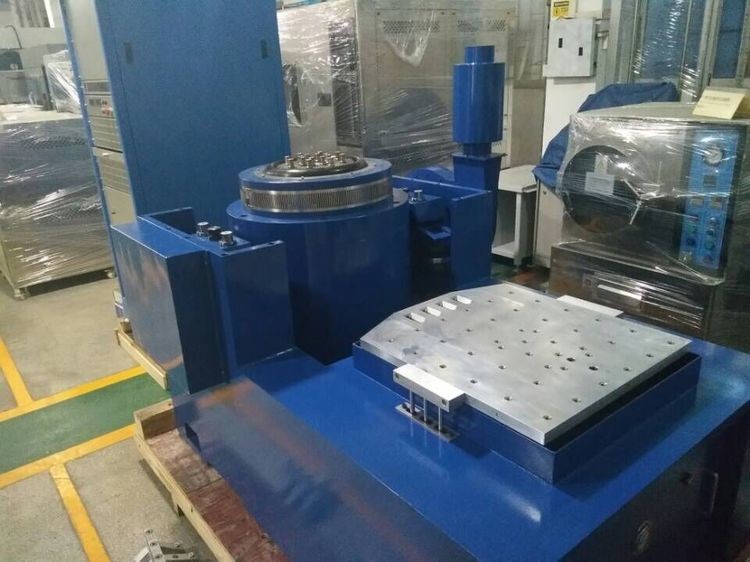

عکس ها برای مرجع:
اطلاعات بیشتر:
جزئیات بسته بندی:
