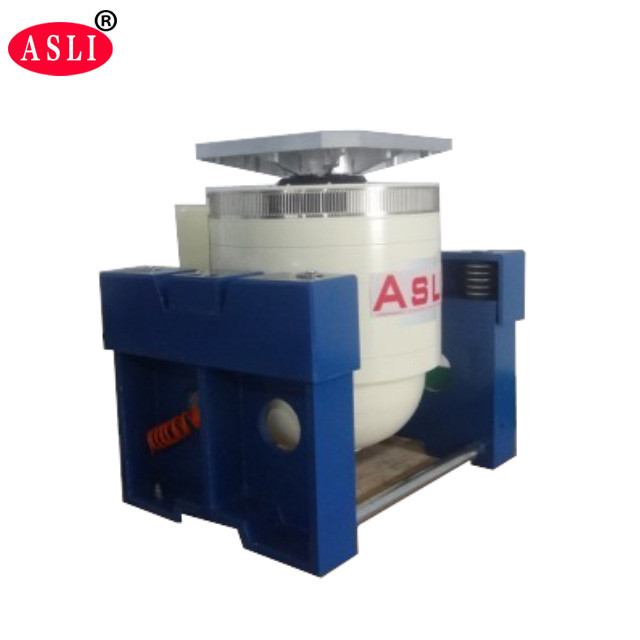

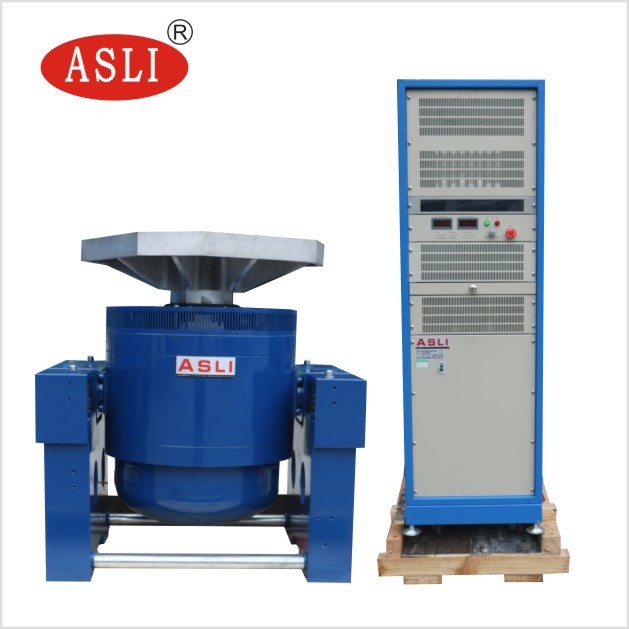

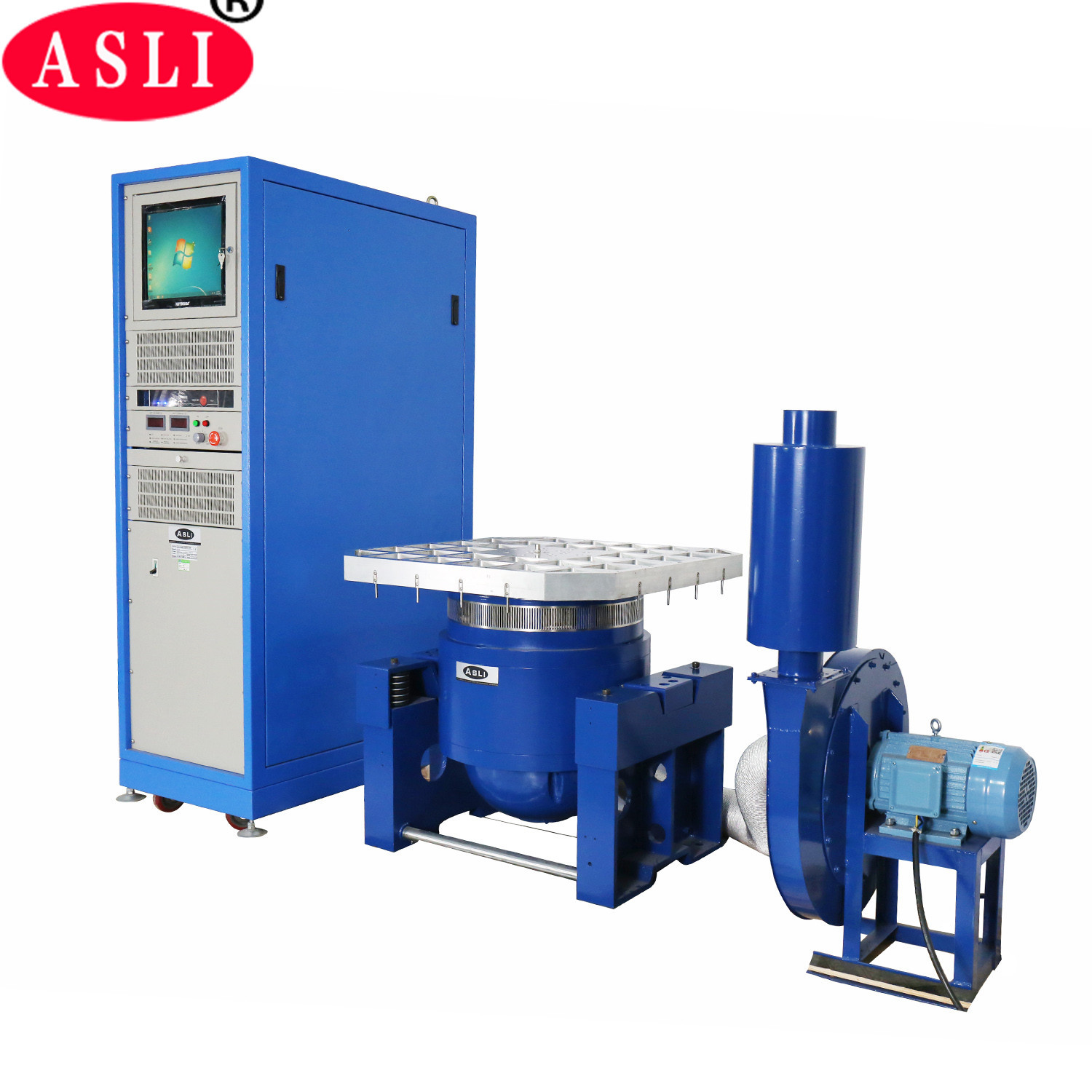

میز لرزاننده مکانیکی 10KN XYZ Axis Vibration Electrodynamic Mechanical

میز لرزش الکترودینامیک مکانیکی محور XYZ 10KN یک سیستم آزمایش لرزش با فرکانس بالا است که برای شبیه سازی دقیق و چند محور طراحی شده است.ارتعاش تصادفی پهن باند، و آزمایش شوک پالس کلاسیک در محور X، Y و Z، که آن را یک راه حل متنوع برای آزمایش دقیق محیط زیست و قابلیت اطمینان می کند.

با استفاده از تکنولوژی پیشرفته الکترودینامیک ساخته شده، این سیستم شامل یک ساختار مدار دوگانه مغناطیسی، دایره های عمل اسکلت خود تولید شده، پشتیبانی هوایی،لوله های رولر با هدایت خطیاین ویژگی های طراحی امکان تکرار دقیق لرزش های دنیای واقعی و شرایط شوک را برای تأیید محصول فراهم می کند.

این شیکر ارتعاش الکترودینامیک به طور گسترده ای در صنایع مورد استفاده قرار می گیرد که نیاز به استانداردهای سختگیرانه آزمایش ارتعاش و شوک دارند، از جمله:

• سیستم های دفاعی و تسلیحاتی ملی
• مهندسی هواپیمایی و فضانوردی
• ارتباطات و الکترونیک
• دستگاه های الکتریکی و لوازم خانگی
• تست صلاحیت و قابلیت اطمینان محصولات صنعتی

سیستم انجام X، Y، و Z سه محور آزمایش لرزش سینوسایدال، آزمایش لرزش تصادفی باند گسترده، و آزمایشات نبض کلاسیک (نیمی سینوس، تراپیز،موج دندون تراش) و همچنین آزمایش طیف پاسخ شوک.

• اسکلت دایره ای به خوبی طراحی شده که فرکانس رزونانس محوری بالاتر را ارائه می دهد.
• طراحی دو مدار مغناطیسی با نشت جریان مغناطیسی کم، ساختار جمع و جور و طرح منطقی.
• لوله های رول راکر با جهت گیری سفتی بدن کامپوزیت جهت واردات برای ظرفیت بارگذاری عجیب و غریب.
• پايه جدا کننده ترنيون اختصاص داده شده به جداسازی ارتعاش، با نصب قابل حمل آسان.
• تکنولوژی پیشرفته سیستم حرکت تضمین قابلیت اطمینان بالا از دایره پویا.
• طراحی کانال جدید که باعث افزایش اثر خنک کننده برای عملکرد پایدار می شود.
• سفتی استاتیک و سفتی پویا از حلقۀ حمل، بادکنک شدن را به حداقل می رساند، ظرفیت میز لرزش را افزایش می دهد و عملکرد فرکانس پایین را بهبود می بخشد.

پارامترهای زیر برای مدل ES-10 که با MIL STD 810 و IEC/EN/AS 60068 مطابقت دارد اعمال می شود.2.27 استانداردها برای سیستم های ارتعاش الکترودینامیکی.

1. نیروی نامی: نیروی سینوس 10000N؛ نیروی تصادفی 10000N؛ نیروی شوک 10000N.
2. محدوده فرکانس: 5 هرتز تا 3500 هرتز فرکانس ثابت، جلو و عقب، سینوس، تصادفی، شوک.
3. حالت فرکانس پاک کردن: خطی، لوگرتیمیک، پاک کردن جلو و عقب، فرکانس ثابت.
4. زمان فرکانس پاک کردن: 1 تا 32767
5. زمان فرکانس پاکسازی: فرکانس ثابت / یک بار 1 ¢ 3600 دقیقه؛ منحنی های فرکانس پاکسازی می توانند نمایش داده شوند.
6. حداکثر شتاب: 1000 m/s2 (بدون بار)
7. حداکثر سرعت: 1.8 متر در ثانیه
8. حداکثر جابجایی: 51 mm p-p (بدون بار) ، دو قله.
9. جابجایی ضربه: 51 میلی متر
10. وزن کویل متحرک: 14 کیلوگرم
11. جهت لرزش: لرزش عمودی + افقی
12. امواج ارتعاش: سینوس، تصادفی، شوک.
13. قطر کویل متحرک: Φ240 mm.
14. ابعاد سیستم لرزش (ملی متر): W1046 × H660 × D783 mm.
15. وزنه سيستم ارتعاش: 900 کيلوگرم

• صندلی بارگیری کوچک سرعت و فرکانس کار بالاتر را امکان پذیر می کند، ظرفیت بارگیری و عملکرد کلی صندلی ماشین را بهبود می بخشد.

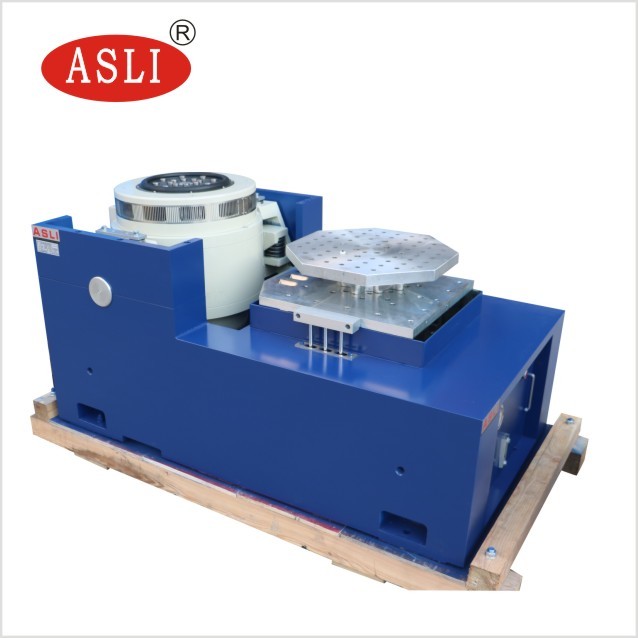

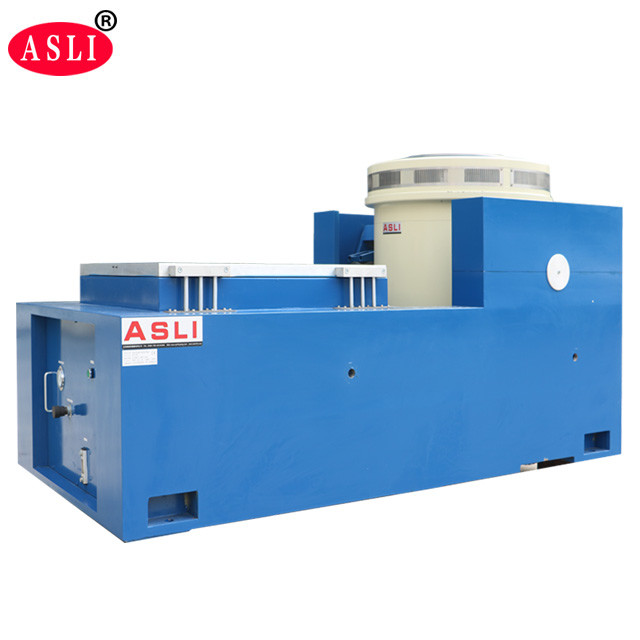

• صندلی افقی و صندلی لرزش یک نوع یکپارچه با ساختار قوی، آسان برای نصب و تنظیم است.
• مسیر فشار ایستاتیک با طراحی شکل V ظرفیت مقاوم به شیب و مقاومت در برابر بارگذاری تعصب را فراهم می کند.
• پمپ روغن ساخته شده با ساختار خوب برای کار آسان

1. کاربران باید برای جابجایی تجهیزات، برای جابجایی تجهیزات و ابزار جابجایی آماده شوند، زیرا بسیار سنگین است. لطفاً اطمینان حاصل کنید که درب به اندازه کافی گسترده است تا اجازه عبور تجهیزات را بدهد.
2. محیط کار باید در دمای اتاق باشد و تهویه خوبی داشته باشد. نصب یک تهویه مطبوع در منطقه کار به شدت توصیه می شود. حداقل فاصله: 700 میلی متر در سمت چپ، راست، چپ، راست و چپ.و پشتي ها؛ 1500 میلی متر در جلو.

سیستم ابتدا با فیلم PP پیچیده می شود، سپس با فوم 10 میلی متری بین دستگاه و کیس محافظت می شود و در نهایت در یک کیس استاندارد صادراتی بسته بندی می شود.
