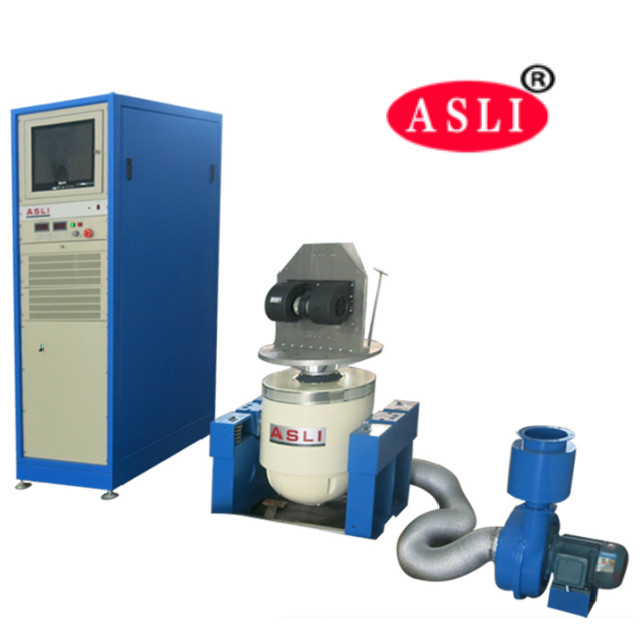

تجهیزات تست لرزش میز ارتعاشی برای جاده ANSI C135-31، روشنایی منطقه

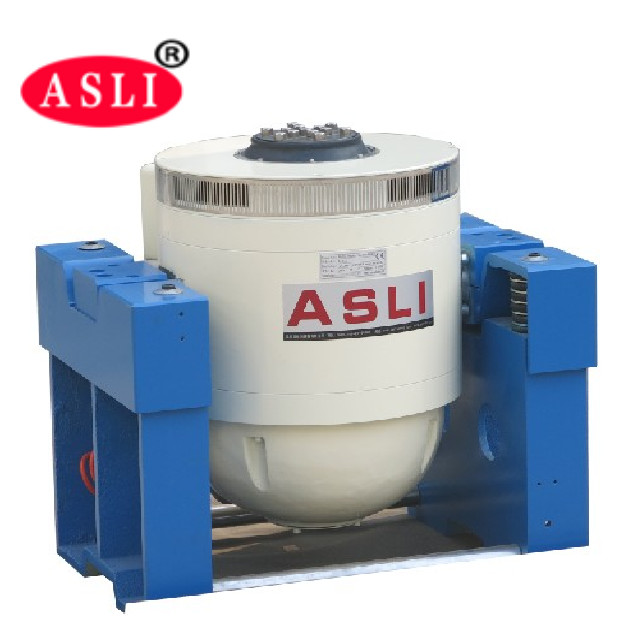

لرزش لرزان الکترومغناطیسی ژنراتور عمودی و افقی فرکانس بالا برای نیمه هادی برای ارزیابی فرکانس های تشدید طرح های محصول و بسته و شبیه سازی ارتعاش تصادفی که در محیط توزیع یا در حال استفاده رخ می دهد استفاده می شود. این دستگاه ساده برای استفاده می تواند طیف گسترده ای از تست ارتعاش را مطابق با مشخصات دولتی، صنعت و شرکت انجام دهد.
1. ساختار ترکیبی از محفظه آزمایش و سیستم سردخانه با طراحی فشرده و برازنده. کنسول مستقل
2. برای راحت کردن آن برای عملیات. یونیت کمپرسور یخچال اورجینال و لوازم جانبی اصلی آن وارداتی از خارج از کشور
3. کنترل کننده صفحه لمسی رنگی LCD وارداتی که قادر به کنترل خودرو برنامه های رطوبت دما است.
4. با رابط مخابراتی R232. برای برآورده کردن خواستههای منحصر به فرد مشتری، کاربران ممکن است از مدلهای مختلف میز تست ارتعاش انتخاب کنند تا اطمینان حاصل شود که علاوه بر خنک شدن خوب
5. سیستم مهر و موم گرما و هوا، این نیمکت ارتعاش همچنین دارای اثر قابل توجه ارتعاش مکانیکی است.
تجهیزات تست قابلیت اطمینان، لرزش شوک
تجهیزات تست ارتعاش میز ارتعاش برای جاده ANSI C135-31، پارامترهای فنی روشنایی منطقه:
| مدل | THV-408 (A~F) |
| ابعاد داخلی | W600×H850×D800 (mm) |
| ابعاد خارجی | W850×H1950×D2100 (mm) |
| محدوده دما | دمای پایین: (A:25ºC؛ B:0ºC؛ C: -20ºC؛ D: -40ºC؛ E: -60ºC؛ F: -70ºC؛ F: -70ºC) دمای بالا: 100ºC (150ºC) |
| محدوده رطوبت | 20% ~ 98% RH (10% -98% RH / 5% -98% RH یک شرایط اختیاری خاص است، نیاز به رطوبت گیر) |
|
دقت تحلیلی / توزیع دما و رطوبت |
0.1 درجه سانتیگراد؛ 0.1% RH/±2.0ºC؛ ± 3.0٪ RH |
|
دقت کنترل از دما و رطوبت |
± 0.5 درجه سانتیگراد؛ ± 2.5٪ RH |
|
دما صعود/سقوط نرخ سرعت |
افزایش دما تقریبا 0.1 ~ 3.0 درجه سانتیگراد / دقیقه / کاهش دما تقریباً 0.1 تا 1.5 درجه سانتیگراد در دقیقه؛ (نرخ سرعت سقوط حداقل 1.5 درجه سانتیگراد در دقیقه یک شرایط اختیاری ویژه است) |
|
داخلی و مواد خارجی |
جنس جعبه داخلی فولاد ضد زنگ SUS 304# است، جعبه بیرونی فولاد ضد زنگ یا فولاد نورد سرد با پوشش رنگ را ببینید. |
| مواد عایق | مقاوم در برابر درجه حرارت بالا، چگالی بالا، فورمات کلر، مواد عایق فوم اتیل استوم |
| سیستم خنک کننده | کمپرسور خنک کننده بادی یا آب خنک کننده/کمپرسور تک سگمنت (-40ºC، کمپرسور دو سگمنت -70ºC) |
| دستگاه های حفاظتی |
کلید بدون فیوز، سوئیچ حفاظت از اضافه بار برای کمپرسور، خنک کننده ولتاژ بالا و پایین سوئیچ حفاظتی، سوئیچ حفاظت در برابر رطوبت و دمای بیش از حد، فیوزها، سیستم هشدار خطا، حفاظت هشدار ذخیره آب کوتاه |
| لوازم جانبی اختیاری | درب داخلی با سوراخ عملیاتی (اختیاری)، ضبط کننده (اختیاری)، دستگاه تصفیه آب، رطوبت گیر |
|
لرزش تجهیزات تست |
با توجه به شرایط تست مشتری، پارامترهای فنی، میز تست ارتعاش مناسب را انتخاب کنید لطفا الکترودینامیک بگیرید |
| قدرت | AC380V 3 عبارت 5 خط، 50/60 هرتز |

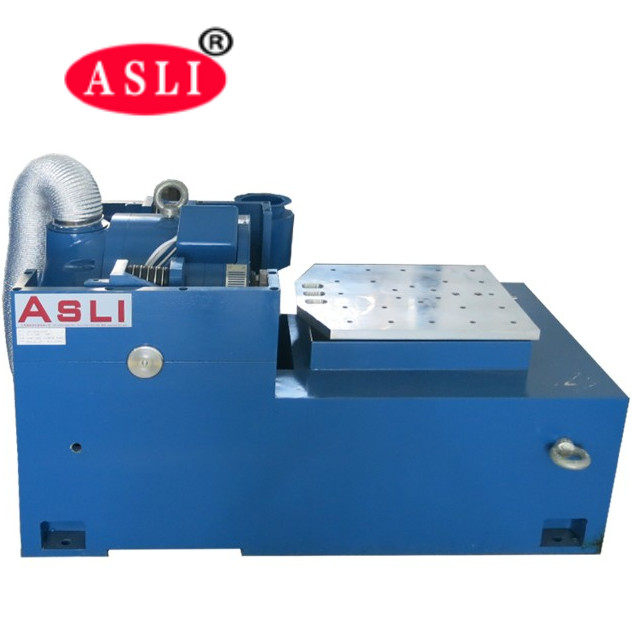

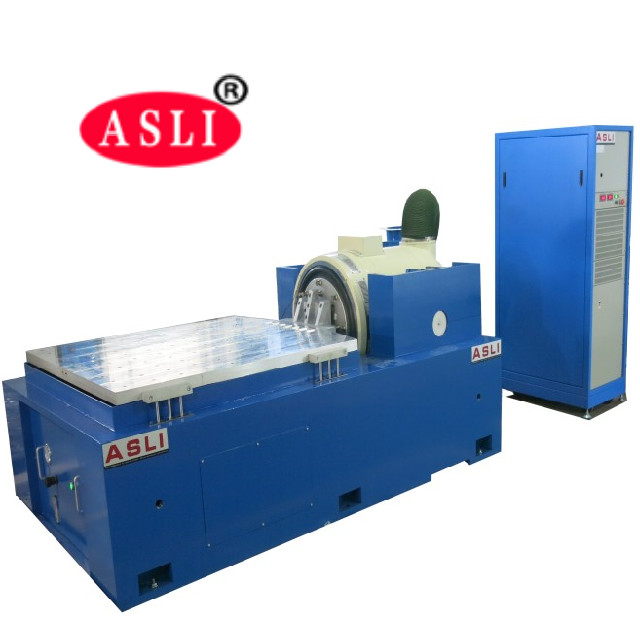

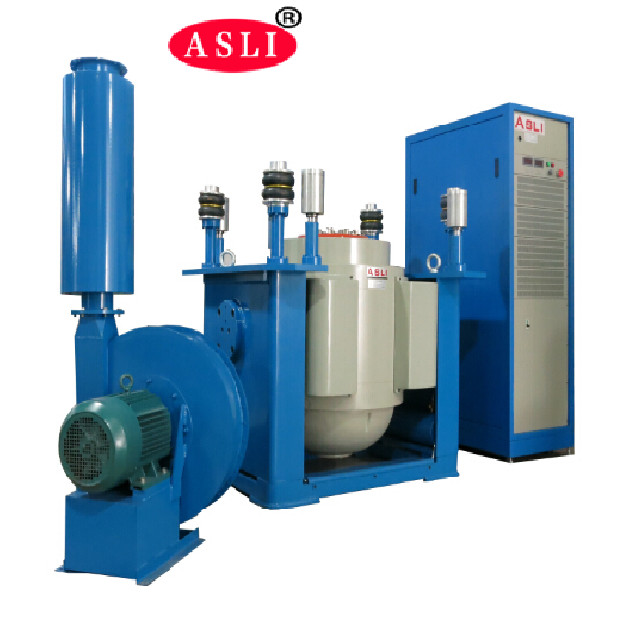

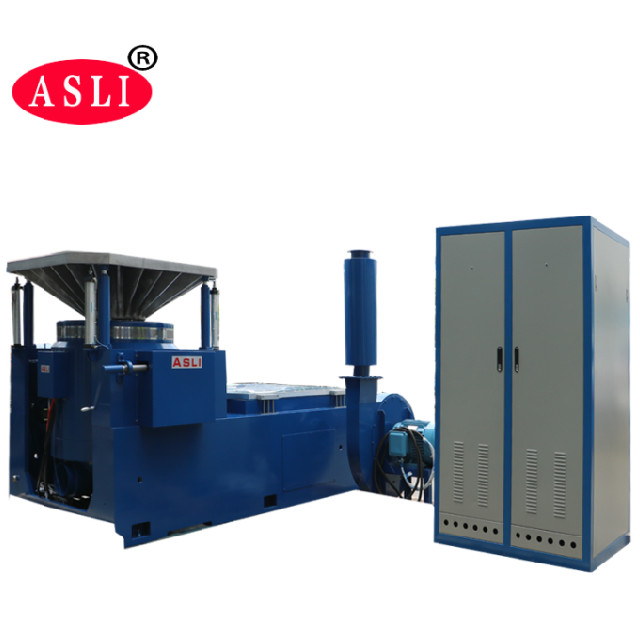

| نام | میز ارتعاش بسته بندی/تستر میز ارتعاش برای قطعات خودرو | ||||||||
| مدل | نیروی سینوسی دارای رتبه (N) | نیروی تصادفی رتبهبندی شده (N) | محدوده فرکانس (هرتز) | شتاب نامی (m/s2) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (pp)mm | حداکثر بارگیری (کیلوگرم) | سیم پیچ متحرک (کیلوگرم) | ابعاد سیم پیچ متحرک (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 لیتر | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
