ISO 13355 دستگاه تست ارتعاش فرکانس بالا الکترودینامیکی برای الکترونیک
Product Details
| نیروی سینوسی: | 6000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جابجایی: | 25 میلی متر | فرکانس: | 3 ~ 3500 هرتز |
| بارگذاری: | 180 کیلوگرم | شتاب: | 100 گرم |
| آرماتور: | 230 میلی متر | ||
| برجسته کردن |
دستگاه تست ارتعاش ISO 13355,دستگاه تست ارتعاش فرکانس بالا الکترودینامیکی,لرزشگیر با فرکانس بالا ISO 13355 |
||
Product Description
لرزاننده ارتعاش فرکانس بالا با استفاده از فناوری‌های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل کننده اسکلت خود تولید کننده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و راهنمای خطی، و جداسازی محور. این دستگاه قادر به انجام تست‌های ارتعاش سینوسی سه محوره X، Y و Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های پاسخ ضربه کلاسیک (نیم سینوسی) و طیف پاسخ شوک است. این تجهیز به طور گسترده در صنایع دفاع ملی، تسلیحات، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی مورد استفاده قرار می‌گیرد.
- نیروی نامی: نیروی سینوسی 6000 نیوتن؛ نیروی تصادفی 6000 نیوتن؛ نیروی شوک 12000 نیوتن
- محدوده فرکانس: 5 هرتز تا 3500 هرتز؛ فرکانس ثابت، رفت و برگشتی، سینوسی، تصادفی، شوک
- حالت جاروب فرکانس: خطی، لگاریتمی، رفت و برگشتی، فرکانس ثابت
- تعداد دفعات جاروب فرکانس: 1 تا 32767
- زمان جاروب فرکانس: فرکانس ثابت/تک 1-3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار)
- حداکثر بار: 180 کیلوگرم
- حداکثر جابجایی: 25 میلی‌متر p-p (بدون بار)، دو قله
- جابجایی ضربه: 25 میلی‌متر
- وزن سیم‌پیچ متحرک: 6.5 کیلوگرم
- جهت‌های ارتعاش: عمودی
- موج ارتعاش: سینوسی، تصادفی، شوک
- قطر سیم‌پیچ متحرک: Φ230 میلی‌متر
- ابعاد سیستم ارتعاش (میلی‌متر): عرض 850 × ارتفاع 750 × عمق 550 میلی‌متر
- وزن سیستم ارتعاش: 590 کیلوگرم

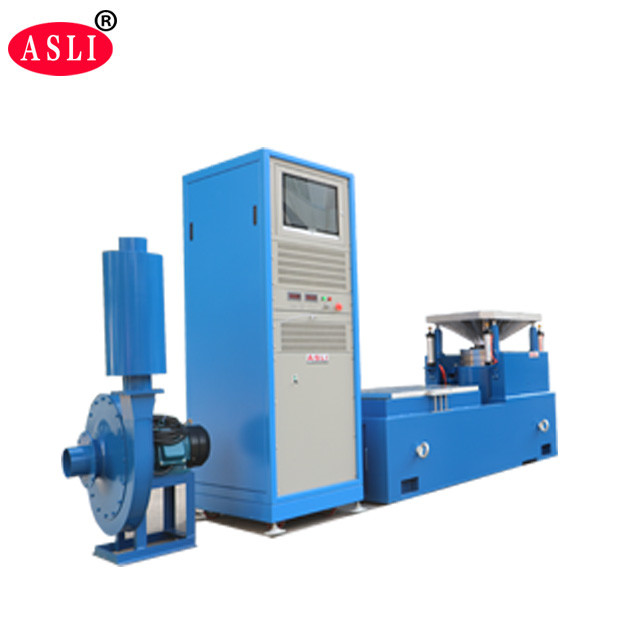

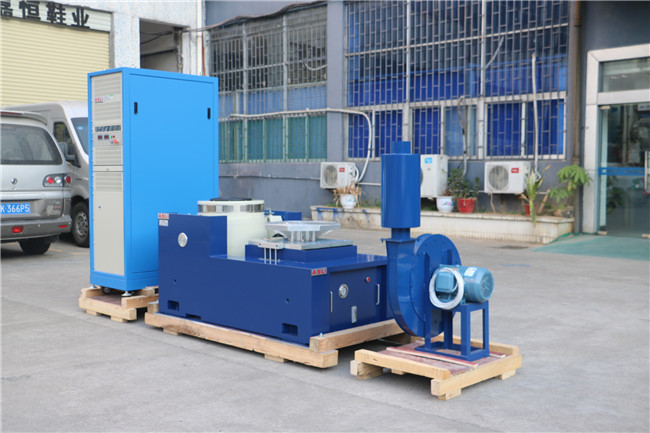

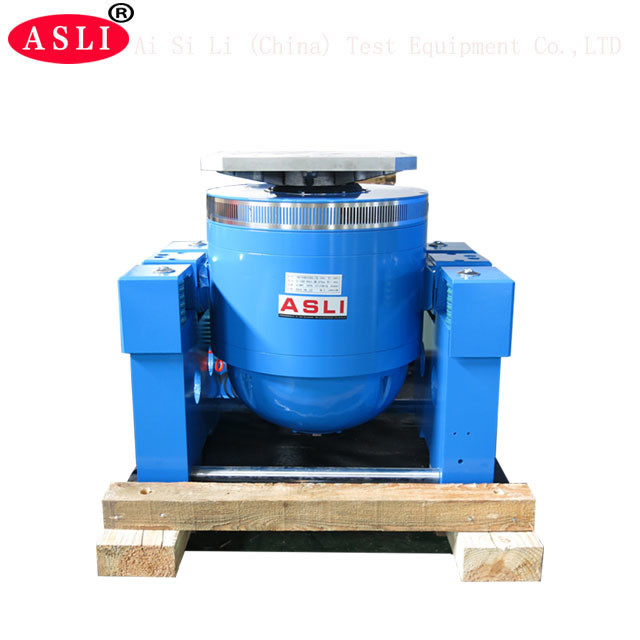

- (1) ژنراتور ارتعاش — 1 مجموعه
- (2) کنترلر ارتعاش — 1 مجموعه
- (3) محفظه اتصال ارتباطی — 1 مجموعه
- (4) تقویت کننده قدرت DA-6 — 1 مجموعه
- (5) منبع تغذیه تحریک — 1 عدد
- (7) نرم‌افزار درایور — 1 مجموعه
- (8) سیستم خنک کننده — 1 مجموعه
- (9) کامپیوتر صنعتی — 1 مجموعه
| مدل | نیروی سینوسی نامی (نیوتن) | نیروی تصادفی نامی (نیوتن) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- اسکلت دایره دینامیکی با طراحی خوب با فرکانس تشدید محوری بالاتر.
- طراحی مدار دو مغناطیسی با نشتی مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با استحکام بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، که ظرفیت بار خارج از مرکز عالی را فراهم می‌کند.
- پایه جداسازی محور اختصاصی برای استفاده هورمون، با نصب متحرک راحت.
- سیستم حرکت پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک کننده را افزایش می‌دهد.
- سفتی استاتیک و سفتی دینامیکی بالشتک کوچک یاتاقان، ظرفیت تحمل میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
