سیستم لرزش لرزان الکترودینامیکی 10KN MIL STD 810 IEC EN AS 60068.2.27
Product Details
| نیروی سینوسی: | 3000N تا 200000N | جهت ارتعاش: | لرزش عمودی یا x ، y ، z |
|---|---|---|---|
| سرعت: | 1.8 متر بر ثانیه | فرکانس: | 3 ~ 3500 هرتز |
| شتاب: | 100 گرم | جابجایی: | 25 میلی متر تا 100 میلی متر |
| برجسته کردن |
سیستم لرزاننده ارتعاشی MIL STD 810,سیستم لرزشگیر AS 60068.2.27,لرزاننده الکترودینامیکی 10KN |
||
Product Description
ما تولید کننده محصولات سری ارتعاش الکتریکی هستیم که از فناوری های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل اسکلت خود تولید شونده، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و راهنمای خطی، و عایق‌بندی ترونیون استفاده می‌کنیم. این فناوری‌ها به سیستم امکان می‌دهند تا تست‌های ارتعاش سینوسی سه محوره X، Y و Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های پالس کلاسیک (نیم سینوسی، ذوزنقه ای، موج دندان اره ای) و تست‌های طیف پاسخ ضربه را انجام دهد.
تستر ارتعاش فرکانس بالا به طور گسترده در دفاع ملی، سلاح، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم الکتریکی، لوازم خانگی و سایر زمینه ها استفاده می شود.
- اسکلت دایره دینامیکی با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی.
- بلبرینگ‌های غلتکی میله راکر با استحکام بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، که ظرفیت بارگذاری خارج از مرکز عالی را فراهم می‌کند.
- پایه عایق ترونیون اختصاصی برای استفاده هورمون، با نصب متحرک راحت.
- سیستم متحرک فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می کند.
- طراحی کانال جدید اثر خنک کنندگی را افزایش می دهد.
- سفتی استاتیک و سفتی دینامیکی بالون کوچک بلبرینگ، ظرفیت میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می بخشد.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی متر) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- نیروی نامی: نیروی سینوسی 10000 نیوتن؛ نیروی تصادفی 10000 نیوتن؛ نیروی ضربه 10000 نیوتن.
- محدوده فرکانس: 5 هرتز تا 3500 هرتز؛ فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی، ضربه.
- حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت.
- تعداد دفعات جاروب فرکانس: 1 تا 32767.
- زمان جاروب فرکانس: فرکانس ثابت/تک 1–3600 دقیقه؛ منحنی های جاروب فرکانس قابل نمایش هستند.
- حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار).
- حداکثر سرعت: 1.8 متر بر ثانیه.
- حداکثر جابجایی: 51 میلی متر p-p (بدون بار)، دو قله.
- جابجایی ضربه: 51 میلی متر.
- وزن کویل متحرک: 14 کیلوگرم.
- جهت های ارتعاش: ارتعاش عمودی + افقی.
- موج ارتعاش: سینوسی، تصادفی، ضربه.
- قطر کویل متحرک: Φ240 میلی متر.
- ابعاد سیستم ارتعاش: عرض 1046 × ارتفاع 660 × عمق 783 میلی متر.
- وزن سیستم ارتعاش: 900 کیلوگرم.
- درون میز بارگذاری کوچک برای دستیابی به شتاب و فرکانس کاری بالاتر، بهبود ظرفیت بارگذاری و عملکرد کل میز دستگاه.

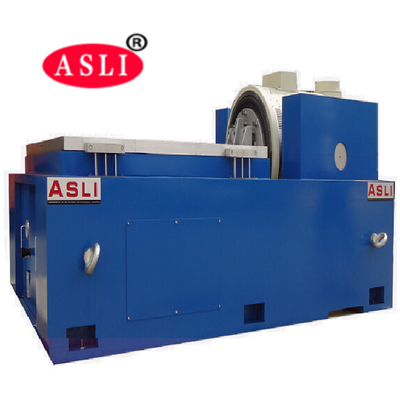

- میز افقی و میز ارتعاش از نوع یکپارچه، با ساختار کامل و راحتی در نصب و تنظیم.
- ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری بایاس.
- پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
- کاربران باید لیفتراک و ابزارهای جابجایی را برای جابجایی تجهیزات آماده کنند زیرا بسیار سنگین است. لطفاً همچنین اطمینان حاصل کنید که درب به اندازه کافی بزرگ است تا تجهیزات وارد شود.
- محیط عملیاتی دستگاه باید در دمای اتاق با تهویه خوب باشد. ما قویاً نصب تهویه مطبوع در محل کار را توصیه می کنیم. فاصله فضای سمت چپ/راست/پشت دستگاه باید حداقل 700 میلی متر باشد؛ قسمت جلو باید حداقل 1500 میلی متر باشد.
ابتدا فیلم PP، سپس فوم 10 میلی متری بین دستگاه و جعبه، و در بیرون یک جعبه تخته چندلا استاندارد صادراتی.
ما کارخانه ای با 28 سال تمرکز بر زمینه ابزارهای تست و 4 سال تجربه صادرات هستیم.
به طور کلی حدود 20 روز کاری. اگر محصولات آماده داشته باشیم، می توانیم ظرف 3 روز کاری حمل و نقل را ترتیب دهیم. لطفاً توجه داشته باشید که زمان تولید ما به اقلام خاص و تعداد اقلام بستگی دارد.
12 ماه گارانتی. پس از گارانتی، تیم حرفه ای خدمات پس از فروش پشتیبانی فنی عالی را ارائه می دهد و به مشتریان در حل مشکلاتی که هنگام استفاده از محصول با آن مواجه می شوند کمک می کند و مشکلات و شکایات مشتریان را به صورت حرفه ای و به موقع رسیدگی می کند.
خدمات: خدمات OEM، خدمات طراحی، خدمات برچسب خریدار.
کیفیت: هر دستگاه باید 100% بازرسی و تست کیفیت انجام دهد. محصولات نهایی باید قبل از حمل و نقل و تحویل از یک موسسه کالیبراسیون شخص ثالث عبور کنند.
اگر نصب و آموزش محصول آسان باشد، مشتریان می توانند برای نصب و استفاده به دفترچه راهنمای عملیات و نگهداری مراجعه کنند. اگر استفاده از محصول دشوار باشد، مشتریان می توانند برای یادگیری نحوه نصب و استفاده از آن به کارخانه ASLi مراجعه کنند. مهندسان ما پاسپورت دارند و می توانند به خارج از کشور بروند.
محفظه های محیطی، محفظه های دما (رطوبت)، محفظه های PCT/Hast (محفظه های تست استرس با شتاب بالا)، محفظه های ESS، محفظه های پایداری Walk-in، کوره های خلاء، محفظه های ارتفاع، سیستم های تست ارتعاش، تستر ضربه مکانیکی، محفظه های ارتعاش ترکیبی محیطی و غیره.
ما از مشتریان جدید و قدیمی خود برای بازدید از کارخانه ما برای میز لرزاننده ویبراتور استقبال می کنیم. برای هرگونه سوال، لطفاً با ما تماس بگیرید.
