سیستم تست لرزش MIL-STD-810F MIL-STD-810G 3000N برای آزمایشگاه
Product Details
| نیروی سینوسی: | 3000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی افقی | برنامه: | آزمایشگاه |
| فرکانس: | 3 ~ 3500 هرتز | قدرت: | 380 ولت 3 فاز |
| جابجایی: | 25 میلی متر | ||
| برجسته کردن |
سیستم تست لرزش MIL-STD-810F,سیستم تست ارتعاش MIL-STD-810G,سیستم تست ارتعاش 3000N |
||
Product Description
سیستم تست لرزش تصادفی برای برآورده کردن استانداردهای MIL-STD-810F و MIL-STD-810G مهندسی شده است و تست لرزش قابل اعتماد و دقیقی را برای محیط‌های آزمایشگاهی ارائه می‌دهد. این سیستم لرزاننده الکترودینامیکی برای طیف گسترده‌ای از کاربردهای شبیه‌سازی محیطی مناسب است.
- اسکلت دایره دینامیکی با طراحی خوب و فرکانس تشدید محوری بالاتر.
- طراحی مدار دوگانه مغناطیسی، شدت میدان مغناطیسی بالا، نشتی شار کم و ساختار فشرده و منطقی را تضمین می‌کند.
- بلبرینگ‌های غلتکی میله راکر، استحکام بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، و ظرفیت بار خارج از مرکز.
- پایه ایزولاسیون ترونیون اختصاصی برای استفاده هورمونی، با نصب متحرک راحت.
- فناوری پیشرفته ادغام شده در سراسر سیستم، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کنندگی را بهبود می‌بخشد.
- سفتی استاتیک و سفتی دینامیکی بادکنک کوچک یاتاقان، ظرفیت میز لرزش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
| پارامتر | مشخصات |
|---|---|
| نیروی نامی | نیروی سینوسی 3000 نیوتن؛ نیروی تصادفی 3000 نیوتن؛ نیروی ضربه 6000 نیوتن |
| محدوده فرکانس | 3 هرتز تا 3500 هرتز؛ فرکانس ثابت، رفت و برگشتی، سینوسی، تصادفی، ضربه |
| حالت جاروب فرکانس | خطی، لگاریتمی، رفت و برگشتی، فرکانس ثابت |
| تعداد دفعات جاروب فرکانس | 1 تا 32767 |
| زمان جاروب فرکانس | فرکانس ثابت / تک 1 تا 3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند |
| حداکثر شتاب | 1000 متر بر مجذور ثانیه (بدون بار) |
| حداکثر سرعت | 1.6 متر بر ثانیه |
| حداکثر جابجایی | 25 میلی‌متر p-p (بدون بار)، دو قله |
| جابجایی ضربه | 25 میلی‌متر |
| وزن سیم‌پیچ متحرک | 3.5 کیلوگرم |
| جهت‌های لرزش | عمودی |
| موج لرزش | سینوسی، تصادفی، ضربه |
| قطر سیم‌پیچ متحرک | φ150 میلی‌متر |
| ابعاد سیستم لرزش | عرض 750 × ارتفاع 599 × عمق 680 میلی‌متر |
| وزن سیستم لرزش | 490 کیلوگرم |
به عنوان تولید کننده محصولات سری لرزاننده لرزش فرکانس بالای الکترودینامیکی، ما از فناوری‌های مدرن پیشرفته از جمله "ساختار مدار دوگانه مغناطیسی"، "دایره‌های عمل خود تولید کننده اسکلت"، "پشتیبانی هوایی"، "بلبرینگ‌های غلتکی و راهنمای خطی" و "ایزولاسیون ترونیون" استفاده می‌کنیم. این سیستم‌ها می‌توانند تست‌های لرزش سینوسی سه محوره X، Y، Z و تست‌های لرزش تصادفی پهن باند، و همچنین تست‌های پالس کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان‌اره‌ای) و تست‌های طیف پاسخ ضربه را تکمیل کنند.
این محصولات به طور گسترده در زمینه‌های دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم خانگی برقی و لوازم خانگی استفاده می‌شوند.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (هرتز) | شتاب نامی (متر بر مجذور ثانیه) | سرعت نامی (متر بر ثانیه) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | سیم‌پیچ متحرک (کیلوگرم) | ابعاد سیم‌پیچ متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- ساختار مدار دوگانه مغناطیسی، شدت میدان مغناطیسی بالا و کاهش نشتی شار را تضمین می‌کند. یک ساختار خاص رفع مغناطیس می‌تواند نشتی شار را به زیر 1 میلی‌تسلا کاهش دهد.
- فنر U شکل، غلتک‌ها و یاتاقان خطی، مقاومت قوی در برابر بار خمشی ایجاد می‌کنند.
- فنر‌های هوایی برای ایزولاسیون لرزش استفاده می‌شوند. سیستم لرزش حتی تحت بار سنگین نیز به طور پایدار کار می‌کند و نیازی به پایه مخصوص ندارد.
- دستگاه‌های حفاظتی برای شرایط حرارت بیش از حد، بار بیش از حد، جریان بیش از حد، ولتاژ بیش از حد و جابجایی بیش از حد تستر لرزش ارائه شده‌اند. دستگاه‌های حفاظتی شبکه الکتریکی شامل ولتاژ بیش از حد، ولتاژ کمتر از حد و فاز ناقص هستند. حفاظت از توان درایو شامل محدودیت جریان، راه‌اندازی نرم، دمای بیش از حد، جریان کوتاه و حفاظت از خطای ماژول است.
- می‌تواند تست‌های محیطی سینوسی، تصادفی و ضربه‌ای را تکمیل کند.
- این سیستم حداقل الزامات را برای نوسان ولتاژ دارد - ±10% قابل قبول است.
- این سیستم حداقل الزامات را برای مقاومت زمین دارد - ≤4 اهم قابل قبول است.
- قابلیت اطمینان بالا، به خصوص مناسب برای اجرای طولانی مدت.
- در یک میز بار کوچک، شتاب و فرکانس کاری بالاتر حاصل می‌شود و ظرفیت بار و عملکرد کل میز دستگاه بهبود می‌یابد.

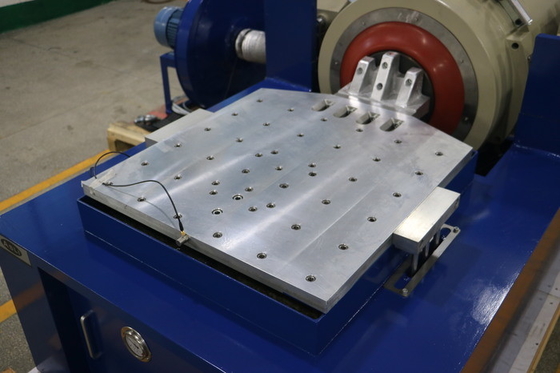

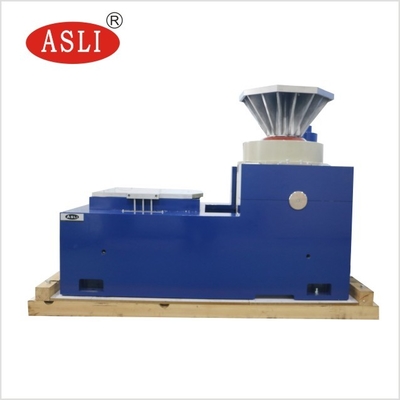

- میز افقی و میز لرزش از نوع یکپارچه هستند و ساختار کامل و نصب و تنظیم راحت دارند.
- ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و بار بایاس. پمپ روغن داخلی، ساختار خوب و عملکرد آسان.
| مدل | اندازه میز (میلی‌متر) | محدوده فرکانس (هرتز) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |

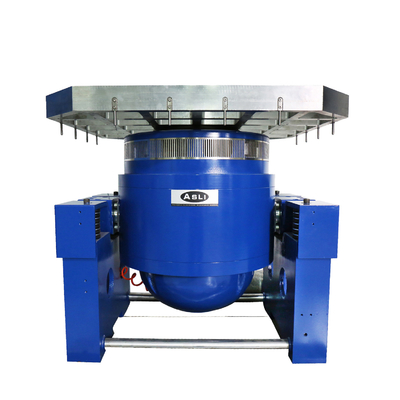

میز گسترش عمودی VT و گیره‌های مشخص شده با دقت محاسبه شده و با ظرافت طراحی شده‌اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار کامل، مواد با کیفیت بالا و طرز کار به دست می‌آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (هرتز) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | φ1200 |
