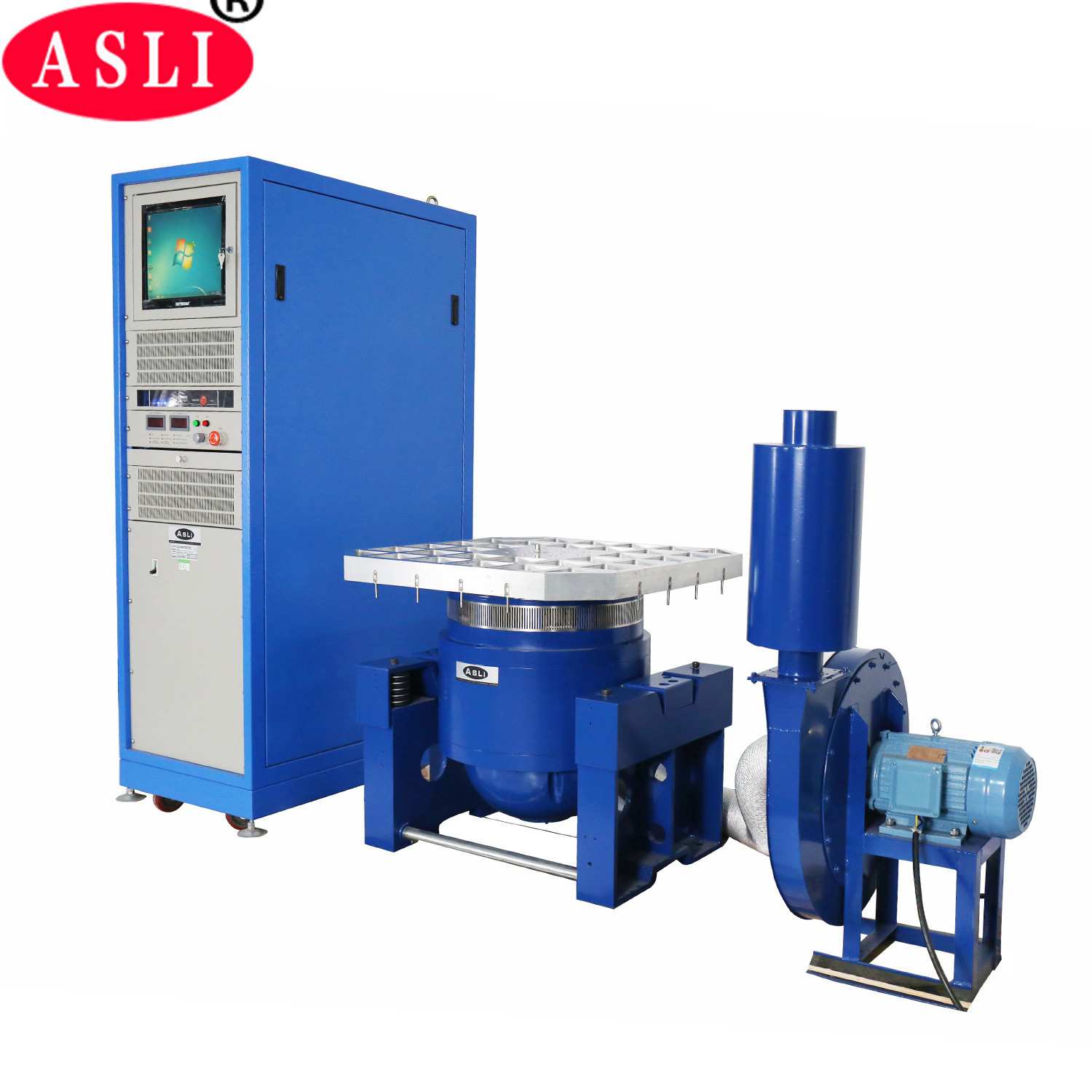

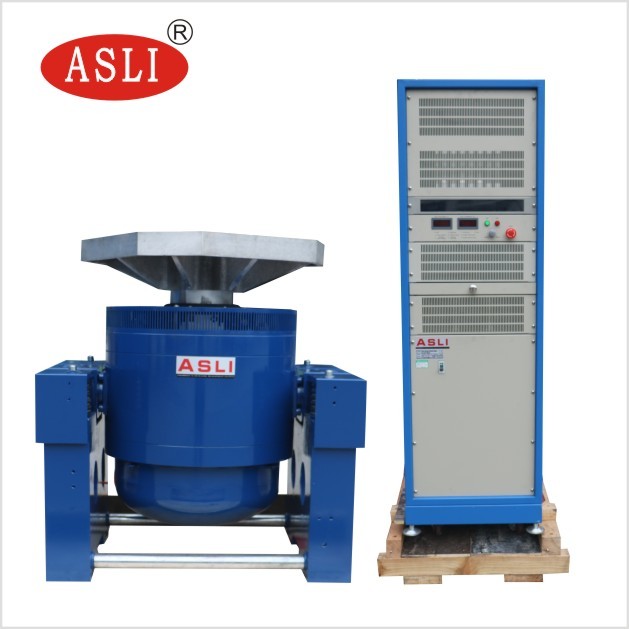

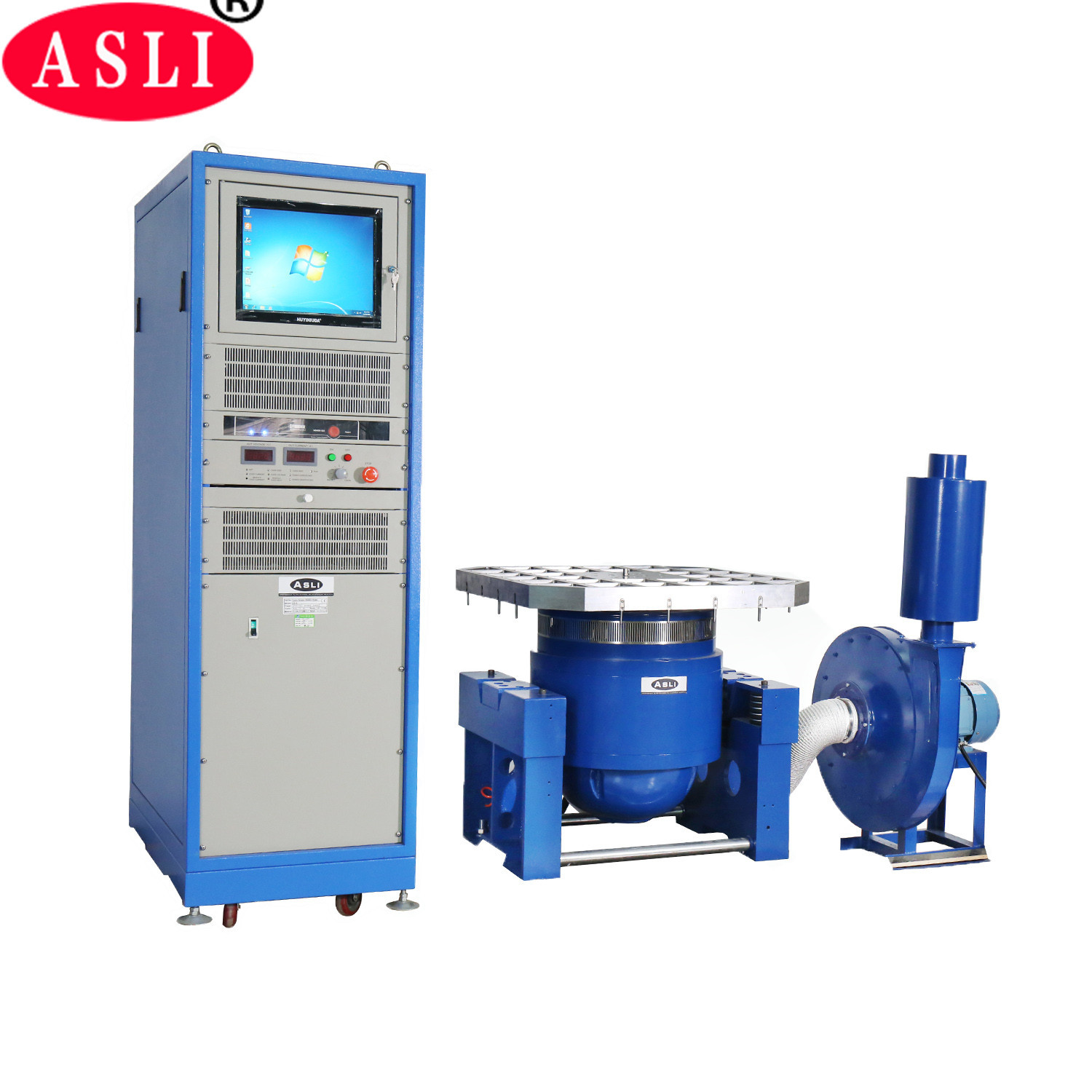

شیکر الکترودینامیکی سه محوره 10000N برای تست قابلیت اطمینان محصول

این دستگاه تست لرزاننده الکترودینامیکی سه محوره برای تأیید دقیق قابلیت اطمینان محصول مهندسی شده است. این دستگاه تست ضربه موج نیمه سینوسی با کارایی بالا را ارائه می‌دهد و از طیف گسترده‌ای از پروفیل‌های تست ارتعاش از جمله حالت‌های سینوسی، تصادفی و ضربه پشتیبانی می‌کند.

• اسکلت دایره دینامیکی با طراحی خوب و فرکانس تشدید محوری بالاتر.
• طراحی مدار دو مغناطیسی، نشت شار مغناطیسی کم، ساختار فشرده و چیدمان منطقی را تضمین می‌کند.
• یاتاقان‌های غلتکی میله راکر با جهت‌گیری سفتی بدنه کامپوزیت وارداتی برای ظرفیت بار خارج از مرکز عالی.
• پایه ایزوله ترونیون اختصاصی برای استفاده هورمون، نصب متحرک راحت را ارائه می‌دهد.
• سیستم متحرک با فناوری پیشرفته، قابلیت اطمینان بالای دایره دینامیکی را تضمین می‌کند.
• طراحی کانال جدید اثر خنک‌کننده را بهبود می‌بخشد.
• سفتی استاتیک و سفتی دینامیکی بادکنک کوچک یاتاقان، ظرفیت میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.

1. نیروی نامی: نیروی سینوسی 10000N؛ نیروی تصادفی 10000N؛ نیروی ضربه 10000N.
2. محدوده فرکانس: 5 هرتز تا 3500 هرتز؛ از حالت‌های فرکانس ثابت، جاروب رفت و برگشتی، سینوسی، تصادفی و ضربه پشتیبانی می‌کند.
3. حالت جاروب فرکانس: خطی، لگاریتمی، جاروب رفت و برگشتی، فرکانس ثابت.
4. تعداد دفعات جاروب فرکانس: 1 تا 32767.
5. زمان جاروب فرکانس: فرکانس ثابت/تک 1-3600 دقیقه؛ منحنی‌های جاروب فرکانس قابل نمایش هستند.
6. حداکثر شتاب: 1000 متر بر مجذور ثانیه (بدون بار).
7. حداکثر سرعت: 1.8 متر بر ثانیه.
8. حداکثر جابجایی: 51 میلی‌متر p-p (بدون بار)، دو قله.
9. جابجایی ضربه: 51 میلی‌متر.
10. وزن سیم‌پیچ متحرک: 14 کیلوگرم.
11. جهت‌های ارتعاش: ارتعاش عمودی + افقی.
12. موج ارتعاش: سینوسی، تصادفی، ضربه.
13. قطر سیم‌پیچ متحرک: Φ240 میلی‌متر.
14. ابعاد سیستم ارتعاش (میلی‌متر): عرض 1046 × ارتفاع 660 × عمق 783 میلی‌متر.
15. وزن سیستم ارتعاش: 900 کیلوگرم.

• میز بار کوچک، شتاب و فرکانس کاری بالاتری را تحقق می‌بخشد و ظرفیت بار و عملکرد کل میز دستگاه را بهبود می‌بخشد.

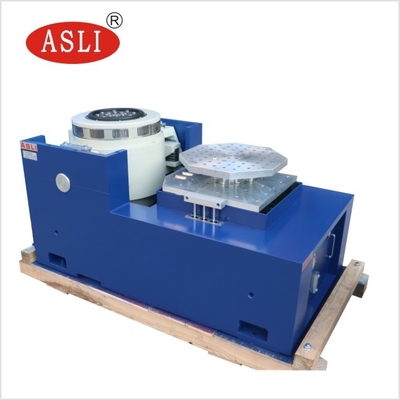

• میز افقی و میز ارتعاش از نوع یکپارچه هستند، با ساختار کامل و نصب و تنظیم راحت.
• ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و بار بایاس.
• پمپ روغن داخلی، ساختار خوب و عملکرد آسان.

1. کاربران باید لیفتراک و ابزار جابجایی را برای جابجایی تجهیزات آماده کنند زیرا بسیار سنگین است. لطفاً اطمینان حاصل کنید که درب به اندازه کافی بزرگ است تا تجهیزات وارد شود.
2. محیط عملیاتی دستگاه باید در دمای اتاق با تهویه خوب باشد. ما قویاً نصب تهویه مطبوع در محل کار را توصیه می‌کنیم. فاصله جانبی دستگاه از چپ/راست/پشت باید حداقل 700 میلی‌متر باشد؛ قسمت جلو باید حداقل 1500 میلی‌متر باشد.

ما تولید کننده محصولات سری ارتعاش الکتریکی هستیم و از فناوری‌های مدرن پیشرفته مانند "ساختار مدار دو مغناطیسی"، "حلقه‌های عمل اسکلت خود تولید"، "پشتیبانی هوایی"، "یاتاقان‌های غلتکی و هدایت خطی" و "ایزولاسیون ترونیون" استفاده می‌کنیم. تجهیزات ما می‌توانند تست‌های ارتعاش سینوسی سه محوره X، Y، Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های کلاسیک پالس (نیمه سینوسی، ذوزنقه، موج دندان اره) و طیف پاسخ ضربه را تکمیل کنند.

تستر ارتعاش فرکانس بالا به طور گسترده در دفاع ملی، تسلیحات، هوانوردی، فضانوردی، ارتباطات، الکترونیک، لوازم الکتریکی، لوازم خانگی و سایر زمینه‌ها استفاده می‌شود.

ابتدا فیلم PP، سپس فوم 10 میلی‌متری بین دستگاه و جعبه، و در بیرون یک جعبه تخته چندلا استاندارد صادراتی.

ما از مشتریان جدید و قدیمی خود برای بازدید از کارخانه ما برای میزهای لرزاننده استقبال می‌کنیم. برای هرگونه سوال، لطفاً با ما تماس بگیرید.
