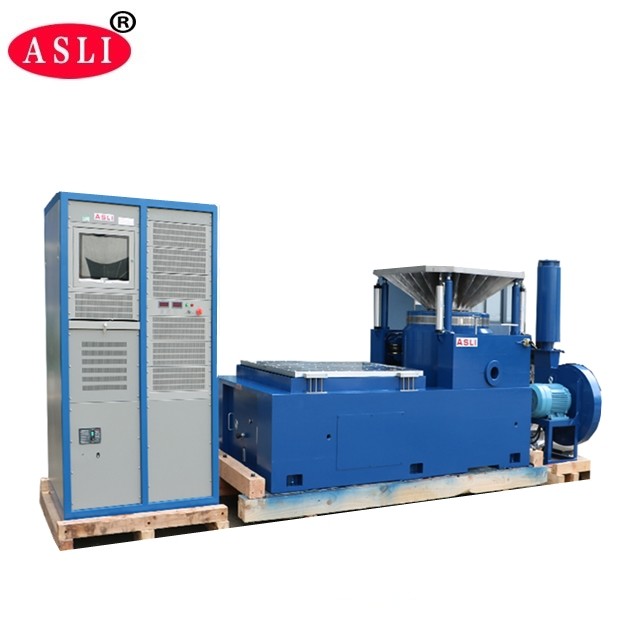

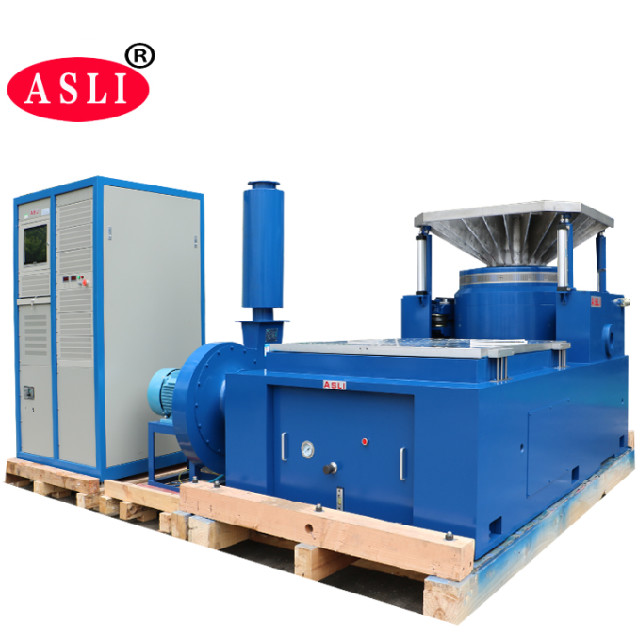

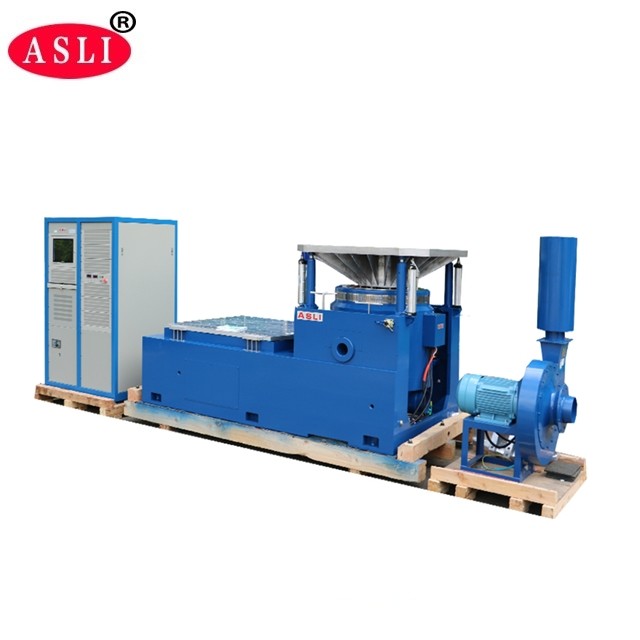

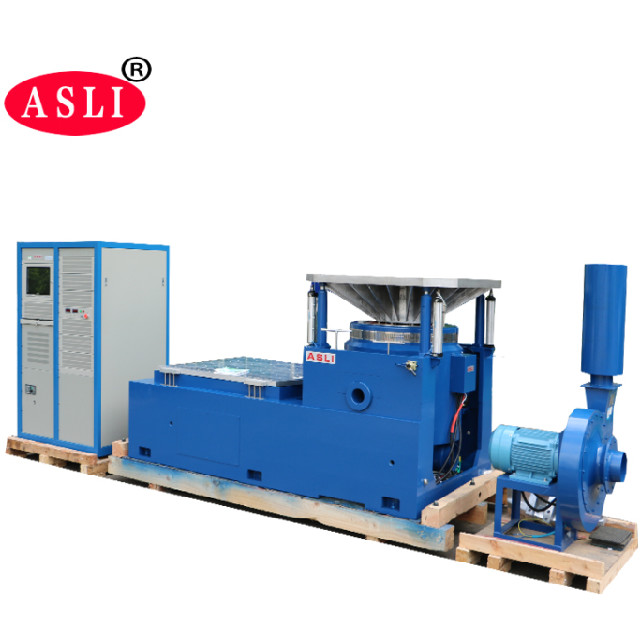

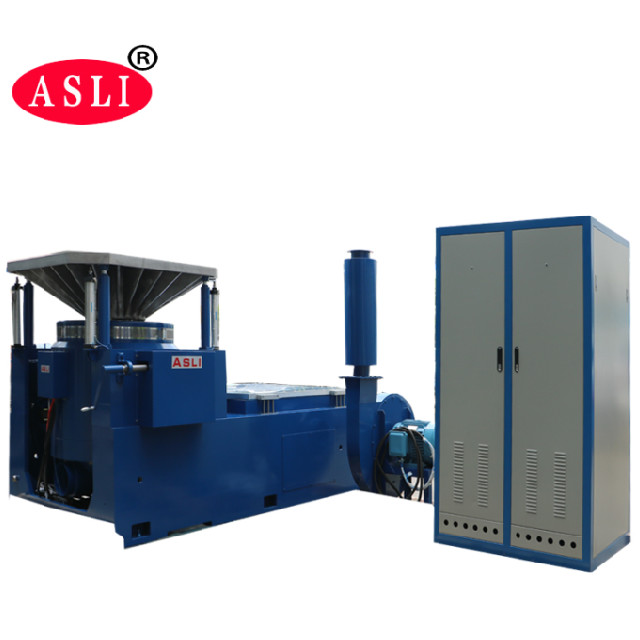

شیکر الکترودینامیک فرکانس بالا MIL-STD 202
Product Details
| نیروی سینوسی: | 3000 نیوتن | سرعت: | 1.6 متر بر ثانیه |
|---|---|---|---|
| جهت ارتعاش: | عمودی | شتاب: | 100 گرم |
| فرکانس: | 3 ~ 3500 هرتز | قدرت: | 380 ولت 3 فاز |
| جابجایی: | 25 میلی متر | ||
| برجسته کردن |
لرزاننده الکترودینامیکی فرکانس بالا,لرزاننده الکترودینامیکی MIL-STD 202,تجهیزات تست لرزش الکترودینامیکی |
||
Product Description
ما تولید کننده محصولات سری تست ارتعاش فرکانس بالا الکترودینامیکی / تست خستگی ارتعاش فرکانس بالا هستیم. تجهیزات ما از فناوری‌های مدرن پیشرفته از جمله ساختار مدار دو مغناطیسی، حلقه‌های عمل اسکلت خود تولید، پشتیبانی هوابرد، بلبرینگ‌های غلتکی و هدایت خطی، و جداسازی لولا استفاده می‌کنند.
این سیستم‌ها می‌توانند تست‌های ارتعاش سینوسی سه محور X، Y، Z و تست‌های ارتعاش تصادفی پهن باند، و همچنین تست‌های پالس کلاسیک (نیمه سینوسی، ذوزنقه‌ای، موج دندان اره‌ای) و تست‌های طیف پاسخ شوک را تکمیل کنند. این محصولات به طور گسترده در صنایع دفاع ملی، تسلیحات، هوافضا، ارتباطات، الکترونیک، لوازم الکتریکی و لوازم خانگی مورد استفاده قرار می‌گیرند.
- حلقه دینامیکی اسکلت با طراحی خوب، با فرکانس تشدید محوری بالاتر.
- طراحی دو مدار مغناطیسی با نشتی شار مغناطیسی کم، ساختار فشرده و منطقی.
- بلبرینگ‌های غلتکی میله راکر با سفتی بدنه کامپوزیت مستقیم و جهت‌دار وارداتی، که ظرفیت بارگذاری خارج از مرکز عالی را فراهم می‌کند.
- پایه جداسازی لولا اختصاصی برای استفاده هورمون، با نصب متحرک راحت.
- سیستم پیشرفته جابجایی، قابلیت اطمینان بالای حلقه دینامیکی را تضمین می‌کند.
- طراحی کانال جدید اثر خنک‌کننده را بهبود می‌بخشد.
- سفتی استاتیک و سفتی دینامیکی بادکنک کوچک بلبرینگ، ظرفیت میز ارتعاش را افزایش داده و عملکرد فرکانس پایین را بهبود می‌بخشد.
| مدل | نیروی سینوسی نامی (N) | نیروی تصادفی نامی (N) | محدوده فرکانس (Hz) | شتاب نامی (m/s²) | سرعت نامی (m/s) | جابجایی نامی (p-p) میلی‌متر | حداکثر بار (کیلوگرم) | کویل متحرک (کیلوگرم) | ابعاد کویل متحرک (میلی‌متر) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- در یک میز بارگذاری کوچک، شتاب و فرکانس کاری بالاتر حاصل می‌شود که ظرفیت بارگذاری و عملکرد کل میز دستگاه را بهبود می‌بخشد.
- میز افقی و میز ارتعاش از نوع یکپارچه با ساختار کامل هستند و نصب و تنظیم را آسان می‌کنند.
- ریل فشار استاتیک، V شکل، با ظرفیت مقاومت در برابر شیب و مقاومت در برابر بارگذاری جانبی.
- پمپ روغن داخلی با ساختار خوب و عملکرد آسان.
| مدل | اندازه میز (میلی‌متر) | محدوده فرکانس (Hz) | وزن قطعات متحرک (کیلوگرم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
پایه عمودی توسعه‌یافته VT و گیره‌های مشخص شده با دقت محاسبه و با ظرافت طراحی شده‌اند تا اطمینان حاصل شود که مشتری بهترین عملکرد را بر اساس ساختار کامل، مواد با کیفیت بالا و طرز کار به دست می‌آورد.
| مدل | وزن (کیلوگرم) | حداکثر فرکانس (Hz) | اندازه میز |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (میز گرد) | 220 | 350 | φ1200 |
Product Highlights
تکان دهنده الکترودینامیکی MIL-STD 202 نیروی سینوسی 3000 نیوتن، شتاب 100 گرم، فرکانس 3-3500 هرتز و جابجایی 25 میلی متر را ارائه می دهد. دارای مدار مغناطیسی دوگانه، جداسازی تراننیون، و خنک کننده پیشرفته برای تست لرزش محور X/Y/Z قابل اعتماد. ایده آل برای کاربردهای دفاعی، هوافضا و الکترونیک.
